2.2.2 Подсчёт объёмов работ

N

п/п

Наименование работ

Ед.

изм.

Кол-во

Эскиз и формула подсчета

1

2

3

4

5

1

I. Работы подготовительного периода

Общеплощадочные работы

Чел/дн

Суммируем общую потребность работ по трудоёмкости работ, по «Ведомости трудовых затрат» гр.8-общая потребность работ Q=

Берём Q – 5%=

2

Инженерная подготовка

Чел/дн

Берём Q – 4%=

3

Устройство средств диспетчерской связи

Чел/дн

Берём Q – 1%=

II Работы подземного цикла

4

Срезка растительного слоя бульдозером с перемещением до Lм.

L= Взд /2+а

1000м3

0,706

Vср=(Lзд+2а)(Взд+2а)хhср ,

где Lзд - длина здания в осях;

Взд - ширина здания в осях;

hср =0,2м; а=20м

a =20+20,9+20= 60,9 м

b =20+18,0+20= 58 м

S = 60,9 * 58 = 3532,2 м2

Vср= 3532,2 х 0,2= 706,44 м3

2

Планировка площадки бульдозером ДЗ-18

1000 м2

3,532

Fпл=Fср=(Lзд+2а)(Взд+2а)

Fпл = 60,9 * 58 = 3532,2 м2

a =20+20,9+20= 60,9 м

b =20+18,0+20= 58 м

3

Разработка грунта в котловане

1000м3

0,207

1

2

3

4

5

Согласно СНиП 3.02.01-87 расстояние от выступающей части сооружения до края бровки насыпи должно быть не менее 0,6м.

4

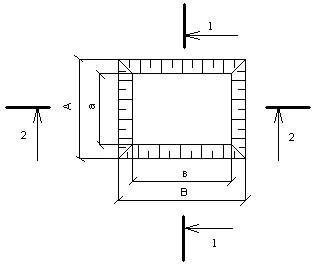

Vкот=

Vтраншеи= Fср * L

h=1,32 – 0,45 – 0,15 = 0,72 м , m=0,25 (для суглинка СниП 12-04-2002)

1) При ширине фундаментной подушки 0,8 м:

А = a + 2mH

a = aф + 2с - ширина

а = 0,8 +2*0,6 = 2 м

А = 2 + 2*0,25*0,72 = 2,36 м

Fн=(a + А) / 2 * H= (2 +2,36) / 2 *0,72 = 1,57 м2

Vтраншеи= 1,57 * 49,46= 77,653 м3

2) При ширине фундаментной подушки 1м:

А = a + 2mH

a = aф + 2с - ширина

а = 1+2*0,6 = 2,2 м

А = 2,2 + 2*0,25*0,72= 2,56 м

Fн=(a + А) / 2 * H= (2,2 +2,56) / 2 *0,72 = 1,714 м2

Vтраншеи= 1,714 * 29,28 = 50,186 м3

3) При ширине фундаментной подушки 1,2 м:

А = a + 2mH

a = aф + 2с - ширина

а = 1,2+2*0,6 = 2,4 м

А = 2,4 + 2*0,25*0,72 = 2,76 м

Fн=(a + А) / 2 * H= (2,4 +2,76) / 2 *0,72 = 1,858 м2

Vтраншеи= 1,858 * 42,52 = 79 м3

Vобщ = 77,653 + 50,186 + 79= 206,84 м3

5

Разработка грунта экскаватором, оборудованным обратной лопатой в отвал

1000м3

0,111

Vотв=Vкот-Vтранспорт= 206,84  95,387 = 111,45 м3

6

Разработка грунта экскаватором, оборудованным обратной лопатой с погрузкой в автотранспорт

1000м3

0,096

Vфундамента = Vфунд. бл + Vфунд.подуш =

∑Vф= 26,27 + 56,77 = 83,04 м3

Vтр=Vфундамента+Vп.п.= 83,04 + 12,347 =

= 95,387 м3

7

Разработка грунта вручную

100м3

0,06

Vруч=3%Vкот= 206,84 х 0,03= 6,21 м3

1

2

3

4

5

8

Устройство песчаной подготовки

1м3

12,347

1) При ширине фундаментной подушки 0,8 м:

S траншеи = 0,8 * 49,46 = 39,568 м2

V траншеи = 39,568 м2 * 0,1 м = 3,957 м3

2) При ширине фундаментной подушки 1м:

S траншеи = 1 * 29,28 = 29,28 м2

V траншеи = 29,28 м2

* 0,1 м = 2,93 м3

3) При ширине фундаментной подушки 1,2 м:

S траншеи = 1,2 * 42,52 = 54,624 м2

V траншеи = 54,624 м2

* 0,1 м = 5,46 м3

Vобщ = 3,957 м3 + 2,93 м3 + 5,46 м3 = 12,347 м3

9

Устройство и монтаж фундаментных подушек

до 0,5 т.

до 1,5 т.

до 3,5 т.

100 шт.

0,03

0,4 0,15

По спецификации

10

Монтаж фундаментных блоков массой

до 0,5 т.

до 1,5 т.

до 3,5 т.

100 шт.

1,07

0,06

0,98

По спецификации

11

Устройство горизонтальной оклеенной гидроизоляции по блокам фундамента в два слоя

100м2

2,47

S гор.гид.= 39,568 м2 + 29,28 м2 + 54,624 м2 = 123,472 * 2 м2 = 247

13

Устройство монолитных крылец с лестницами

100м3

0,011

Vкрыльца=(1,2 * 0,3 + (4* 0,4*0,12 )/ 2) * 2,5 = 1,140 м3

14

Устройство вертикальной обмазочной гидроизоляции в два слоя

100м2

0,934

Sвер.гид.= 121,26 * 0,77 = 93,371

15

Обратная засыпка грунта бульдозером ДЗ-18

1000м3

0,266

Vобр.з.= Vотвх0,9= 295,64 х0,9= 266,1м3

16

Обратная засыпка грунта вручную

100м3

0,295

Vобр.з.= Vотвх0,1= 295,64 *0,1=29,54 м3

17

Уплотнение грунта механизированным способом

100м2

2,66

Vупл=Vотвх0,9= 295,64 х0,9= 266,1м3

18

Уплотнение грунта вручную

100м2

0,295

Vупл= Vотвх0,1= 295,64 *0,1=29,54

1

2

3

4

5

III. Работы надземного цикла

19

Кирпичная кладка наружной стены (толщ. 380 мм)

м3

118,712

Vкл(наруж.стен)=(Fстен – Fоконхn–Fдверейхn) х 0,38,

где 0,38 -толщина наружной стены

n- количество,

Ось А

Vкл=[(21,7х4,47)-(0,9х1,5х4)-(2,2х4,47х1)]х0,38 =

= 81,765 * 0,38 = 31,07м3

Ось Г

Vкл=[(21,7х4,47)-(0,9х1,5х2)-(1,2х1,5х4)х0,38= 87,09 * 0,38 = 33,094 м3

Ось 1

Vкл=[(17,76х4,47)-(0,9х1,5х4)-(2,2х4,47х1)]х0,38 =

= 64,156 * 0,38 = 24,38 м3

Ось 4

Vкл=[(17,76х4,47)-(1,5х1,5х2)-х0,38 = 79,39 * 0,38 = 30,168м3

Vобщ = 31,07 + 33,094 + 24,38 + 30,168 = 118,712 м3

20

Кирпичная кладка внутренних стен под штукатурку

м3

63,73

Vкл(вн.стен)=(Fстен – Fдверейхn) х в,

где в - толщина внутренней стены,м

n- количество,

Ось Б

Vкл=[(5,69х3,0)-(1х2,1х1)-(1,4х2,1х1)]х0,38 = 12,03 * 0,38 = 4,57 м3

Ось В

Vкл=[(14,97х3,0)-(1х2,1х2)]х0,38 = 40,71 * 0,38 = 15,47 м3

Ось 2

Vкл=[(17,36х3,0)-(1,2х2,1х1)—(1х2,1х1)-(1,4х2,1х1)]х0,38 = 44,52 * 0,38 = 16,92 м3

Ось 3

Vкл=[(11,13х3,0) - (2,7х3,0) -(0,9х2,1) +(4,5х3,0)х0,38 = 23,4 *0,38 = 8,89м3

Vобщ = 4,57 + 15,47 + 16,92 + 8,89 = 45,85 м3

21

Кладка перегородок

100м2

1,75

Sпер.=((3,88 + 6,18 + 10,14 + 7,6 + 4,18 + 5,9)х3,0 =113,64 м2

22

Монтаж плит покрытия площадью

до 10 м2

100 шт.

0,41

По рабочим чертежам

1

2

3

4

5

23

Монтаж перемычек

100 шт.

0,29

По рабочим чертежам

24

Устройство пароизоляции из 1 слоя на битумной мастике δ=15 мм

100м2

3,78

Sкр=(17,76х20,66)х1,03=366,92 * 1,03 = 377,93 м2

25

Устройство утеплителя ТЕХНОРУФ

100м2

3,78

Sкр=(17,76х20,66)х1,03=366,92 * 1,03 = 377,93 м2

26

Устройство разделительного слоя

100м2

3,78

Sкр=(17,76х20,66)х1,03=366,92 * 1,03 = 377,93 м2

27

Устройство стяжки

100м2

3,78

Sкр=(17,76х20,66)х1,03=366,92 * 1,03 = 377,93 м2

28

Устройство 2 слоёв техноэласта

100м2

7,56

Sкр=(17,76х20,66)х1,03=366,92 * 1,03 = 377,93 * 2 = 755,86 м2

29

Заполнение оконных проёмов S до 2м2

100м2

0,29

Sок.бл= 1,5*0,9 + 1,5*1,2 + 1,5*1,5 = 28,8

30

Заполнение дверных проёмов до 3 м2

100м2

0,28

Sдв.бл =

2,1*0,9*2 + 2,1*1*5 + 2,1*1,2*3 + 2,1*1,5*2 = 27,72

31

Устройство бетонной подготовки 100 см

100м2

2,882

Смотри экспликацию полов (ПЗ)

32

Устройство гидроизоляции под полы

100м2

2,882

Смотри экспликацию полов (ПЗ)

33

Устройство экструзионного пенополистерола под полы

100м2

2,882

Смотри экспликацию полов (ПЗ)

34

Устройство пароизоляции под полы

100м2

2,882

Смотри экспликацию полов (ПЗ)

35

Устройство стяжки под полы 2*10

100м2

2,882

Смотри экспликацию полов (ПЗ)

36

Устройство материала подложки

100м2

2,882

Смотри экспликацию полов (ПЗ)

37

Устройство плиточных полов

100м2

0,27

Смотри экспликацию полов (ПЗ)

38

Устройство линолеумных полов

100м2

2,61

Смотри экспликацию полов (ПЗ)

IV. Отделочный цикл

Улучшенная штукатурка внутри здания

100м2

6,38

Смотри ведомость отделки помещения (ПЗ)

S= 637.59 м2

1

2

3

4

5

Водоэмульсионная окраска потолка

100м2

0,197

Смотри ведомость отделки помещений (ПЗ)

S= 19,74

Устройство натяжного потолка

100м2

2,61

Смотри ведомость отделки помещений (ПЗ)

S= 261,22

Клеевая окраска белым цветом

100м2

0,07

Смотри ведомость отделки помещений (ПЗ)

S= 7,2 м2

Оклейка стен обоями

100м2

6,21

Смотри ведомость отделки помещений (ПЗ)

S= 620,88 м2

Облицовка керамической плиткой

100м2

0,17

16,71

Установка стальных Радиаторов Пурмо

100 шт

0,18

18 шт.

Утепление фасада здания минераловатными плитами

100 м2

2,92

Sф=Рздхhзд

Sф= 61,765 + 87,09 + 64,156 + 79,39 = 292,4 м2

Декоративное оштукатуривание утепленного фасада здания

100 м2

2,92

Sф=Рздхhзд

Sф= 61,765 + 87,09 + 64,156 + 79,39 = 292,4 м2

Окраска фасада фасадной краской

100 м2

2,92

Sф=Рздхhзд

Sф= 61,765 + 87,09 + 64,156 + 79,39 = 292,4 м2

Отделка цоколя здания облицовочной плиткой

100 м2

0,345

Sф=Рздхhцоколя=

=(0,45 * 81) – 2,2*2*0,45 = 36,45 – 1,98 = 34,47 м2

Устройство щебёночного основания под отмостку

1м3

4,56

Vотм.=P∙a∙bотм.= (81 – 2,5*2)х0,05х1,2= 4,56 м3

Устройство асфальтной отмостки

100м2

0,91

Sотм.=Pх0,7=(81 – 2,5*2)х 1,2= 91,2 м2

Благоустройство территории

%

Qбл.=Qсмрх5%=

Неучтённые работы

%

Qнеучт.=Qсмрх10%=

VI. Специальные работы

Отопление и вентиляция

чел-дн

24,6

Vзд.= 21,7 * 18,8 * 4,02 = 1640 м3

х 1,5/100= 24,6

1

2

3

4

5

Водоснабжение и канализация

чел-дн

32,8

Vзд = 21,7 * 18,8 * 4,02 = 1640 м3 х2/100= 32,8

Электромонтажные работы

чел-дн

32,8

Vзд.= 21,7 * 18,8 * 4,02 = 1640м3х2/100=32,8

Радиооборудование

чел-дн

49,2

Vзд.= 21,7 * 18,8 * 4,02 = 1640 м3х1/100= 49,2

Телевидение

чел-дн

8,2

Vзд.= 21,7 * 18,8 * 4,02 = 1640 м3 х 0,5/100 = 8,2

Телефонизация

чел-дн

8,2

Vзд.= 21,7 * 18,8 * 4,02 = 1640 м3 х 0,5/100= 8,2

Наименование

элемента

Вес,

т

Наименование строповочных приспособлений

Характеристика

Эскиз

hс,

м

Q, т

Pс, т

1

2

3

4

5

6

7

1. Плиты покрытия

3,175

Траверса

2,1

0,205

3,2

2. Фундаментные подушки

1,63

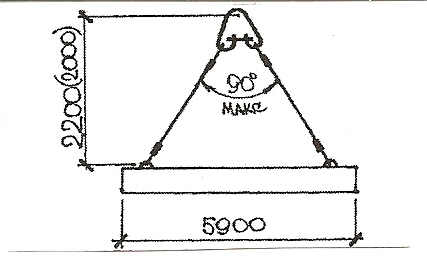

Строп 2 ветвевой

2СК-5,0

2,2

0,312

5

3. Фундаментные блоки

1,63

Строп 2 ветвевой

2СК-5,0

2,2

0,312

5

Монти-

руемый элемент

Вес,

т

Характеристика

стропа

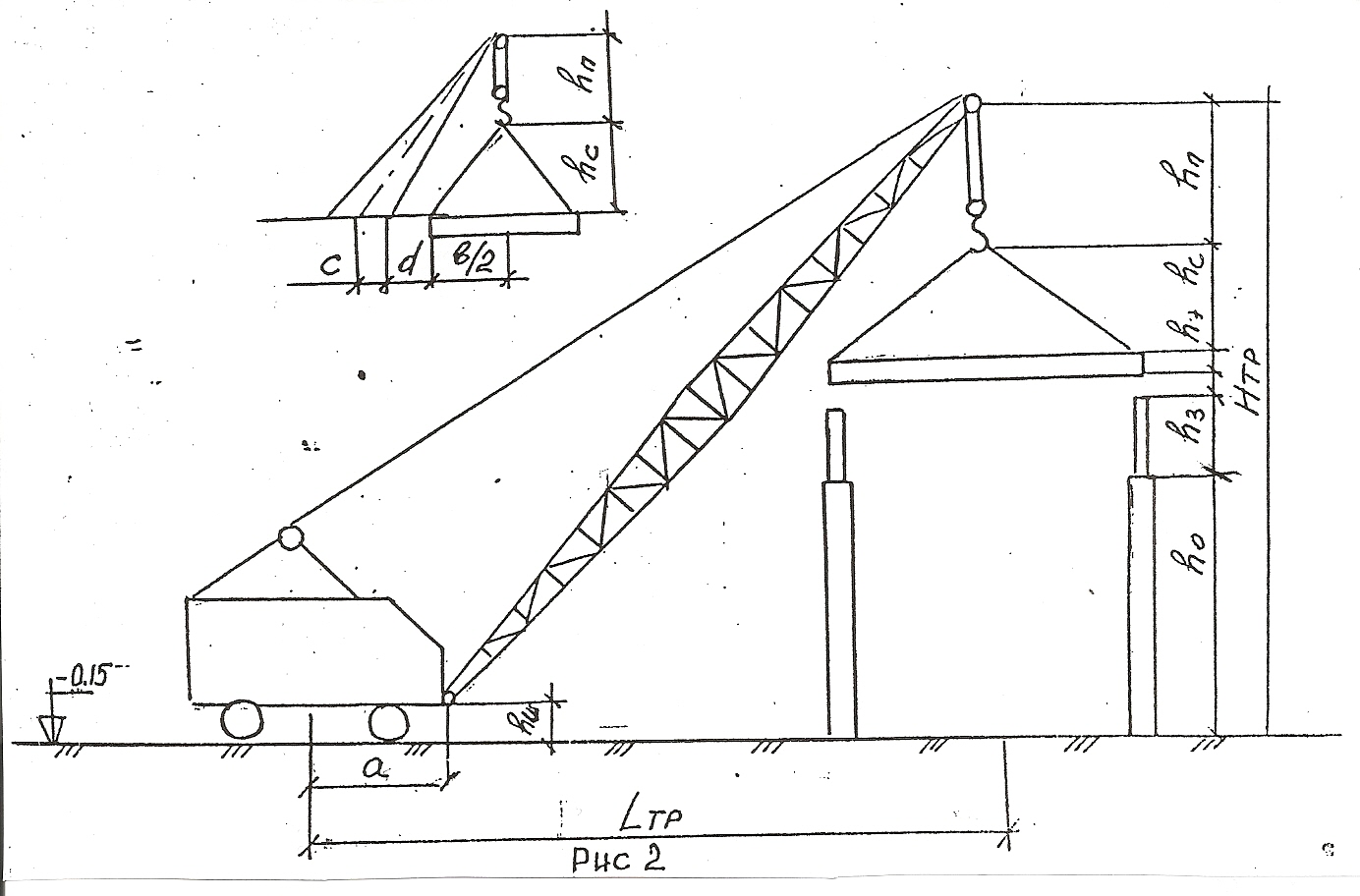

Требуемые параметры

Марка

крана

Рабочие параметры строительного крана

hс,

м

Qс,

т

Hтр,

м

Lтр,

м

Qтр,

т

Hраб,м

Lраб,м

Qраб,т

1

2

3

4

5

6

7

8

9

10

11

Плиты покрытия

3,175

2,1

0,205

10,52

8,589

11,47

К631

16

16

6
