1.1.4. Расчет мощности на участках вл 0,38 кВ
Расчетные мощности дневного и вечернего максимума нагрузки определяются по расчетным схемам. Расчетная схема подстанции отражает распределение потребителей по линиям, их конфигурацию, схему подключения потребителей, длину участков связи, принятую нумерацию узлов.
Расчетная схема для ТП-1 приведена на рис. 1.4. Ответвления от ВЛ для ввода в помещение потребителя не учитываем.
На участках с производственной или смешанной нагрузкой суммирование нагрузок осуществляется с помощью добавок мощности Р (приложение Б, табл. 2).
Р=Рmax+Р (Рmin),
где Р – результирующая нагрузка магистрального участка;
Рmax – большая из суммируемых нагрузок;
Р (Рmin)–добавка меньшей (Рmin) из суммируемых нагрузок.
Для определения полной составляющей нагрузки используем характерные значения cos  потребителей для дневного и вечернего максимума нагрузки (приложение Г, табл. 1):

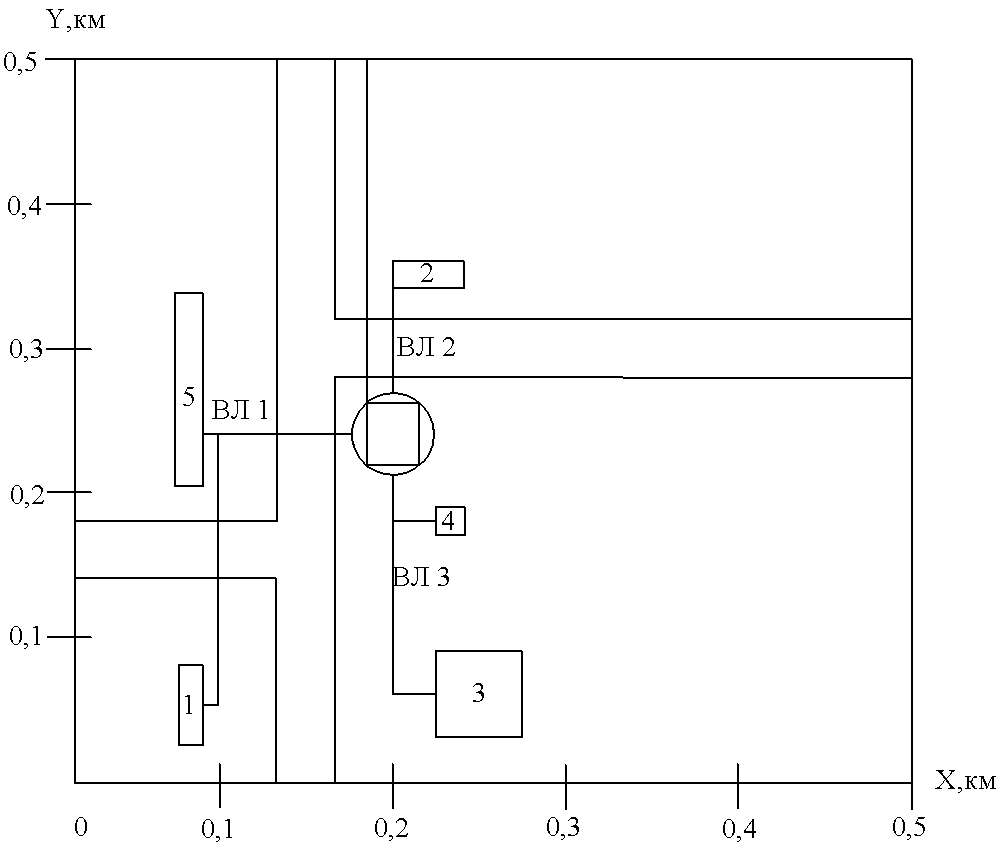

Рис. 1.3. План расположения объектов электроснабжения
и трасс ВЛ 0,38 кВ
Рис. 1.4. Расчетная схема ВЛ 0,38 кВ
Рассчитаем нагрузки участков отходящих ВЛ 0,38 кВ ТП-1.
Для дневного максимума.
Участок 11:
Р =5,04 кВт;
S =5,04/0,9 = 5,6 кВА;
Q =
=
2,44 кВАр.
Участок 12:
Р =18+Р (5,04)=18+3= 21 кВт;
S = 21/0,75 = 28 кВА;
Q =
= 18,52 кВАр.
Участок 21:
Р =80 кВт;
S = 80/0,7 = 114,268 кВА;
Q =
= 81,616 кВАр.
Участок 32:
Р = 10 кВт;
S = 10/0,8 = 12,5 кВА;
Q =
=
7,5 кВАр.
Участок 31:
Р = 15+Р (10)=15+6=21 кВт;
S = 21/0,85 = 28,235 кВА;
Q =
= 18,874 кВАр.
Для вечернего максимума.
Участок 11:
Р = 3,0 кВт;
S = 3,0/0,93 = 3,226 кВА;
Q =
= 1,168 кВАр.
Участок 12:
Р =19+Р (3,0)=19+18= 20,08 кВт;
S = 10,8/0,85 = 24,47 кВА;
Q =
=
12,891 кВАр.
Участок 21:
Р =80 кВт;
S = 80/0,75 = 106,667 кВА;
Q =
=
70,553 кВАр.
Участок 32:
Р = 1 кВт;
S = 1/0,85 = 1,176 кВА;
Q =
=
0,62 кВАр.
Участок 31:
Р =8+Р (1)=8+0,6= 8,6 кВт;
S = 8,6/0,9 = 9,556 кВА;
Q =
=
4,156 кВАр.
Результаты расчетов представлены в таблице 1.3.
Таблица 1.3. Расчетные нагрузки на участках ВЛ 0,38 кВ
Участок ВЛ  |
			Дневной максимум  |
			Вечерний максимум  |
		||||
P, кВт  |
			Q, кВар  |
			S, кВА  |
			P, кВт  |
			Q, кВар  |
			S, кВА  |
		|
Участок 11  |
			18,52  |
			2,44  |
			5,6  |
			3  |
			1,168  |
			3,226  |

Участок 12  |
			18,66  |
			16,457  |
			24,88  |
			20,8  |
			12,891  |
			24,471  |

Участок 21  |
			80  |
			81,616  |
			114,286  |
			80  |
			70,553  |
			106,667  |

Участок 32  |
			10  |
			7,5  |
			12,5  |
			1  |
			0,62  |
			1,176  |

Участок 31  |
			21  |
			18,774  |
			28,235  |
			8,6  |
			4,165  |
			9,556  |
