Министерство сельского хозяйства Российской Федерации
ФГБОУ ВПО «Воронежский государственный аграрный университет имени императора Петра I»
Кафедра электрификации сельского хозяйства
КУРСОВОЙ ПРОЕКТ
ПО ЭЛЕКТРОСНАБЖЕНИЮ
«Проектирование электроснабжения сельского населённого пункта»
Выполнил: студент группы АИ-4-5б
Тимохин А.В.
Проверил: Коробов Г.В.
Воронеж 2013. Содержание
ПРОЕКТИРОВАНИЕ ЭЛЕКТРОСНАБЖЕНИЯ СЕЛЬСКОГО НАСЕЛЕННОГО ПУНКТА 4
1.1. Расчет электрических нагрузок 4
1.1.1. Исходные данные для расчета 4
1.1.2. Расчет нагрузки группы жилых домов 5
1.1.3. Выбор количества и мест установки ТП 10/0,4 кВ 8
1.1.4. Расчет мощности на участках ВЛ 0,38 кВ 9
1.1.5. Расчет наружного освещения 13
1.1.6 Расчет нагрузок ТП 10/0,4 кВ и на участках ВЛ 10 кВ 14
1.2. Расчет электрических сетей 17
1.2.1. Расчет допустимых потерь напряжения 17
1.2.2. Выбор сечения проводов ВЛ 0,38 кВ 18
1.2.3. Расчет линии 10 кВ 23
1.2.4. Расчет режимов сети 10 и 0,38 кВ 24
1.3. Расчет электрической части трансформаторной 28
подстанции 10/0,4 кВ 28
1.3.1. Расчетные схемы и схемы замещения электрической сети 28
1.3.2. Расчет токов короткого замыкания 31
1.3.3. Выбор электрических аппаратов ТП 10/0,4 кВ 35
1.3.4. Защита силового трансформатора 10/0,4 кВ 38
1.3.5. Защита линий 0,38 кВ 39
2.4. Грозозащита и заземление подстанции 10/0,4 кВ 42
Проектирование электроснабжения сельского населенного пункта
1.1. Расчет электрических нагрузок
1.1.1. Исходные данные для расчета
Заданы потребители части населенного пункта, включающие производственную и коммунально-бытовую нагрузку. Расположение объектов на плане населенного пункта показано на рисунке 1.1.

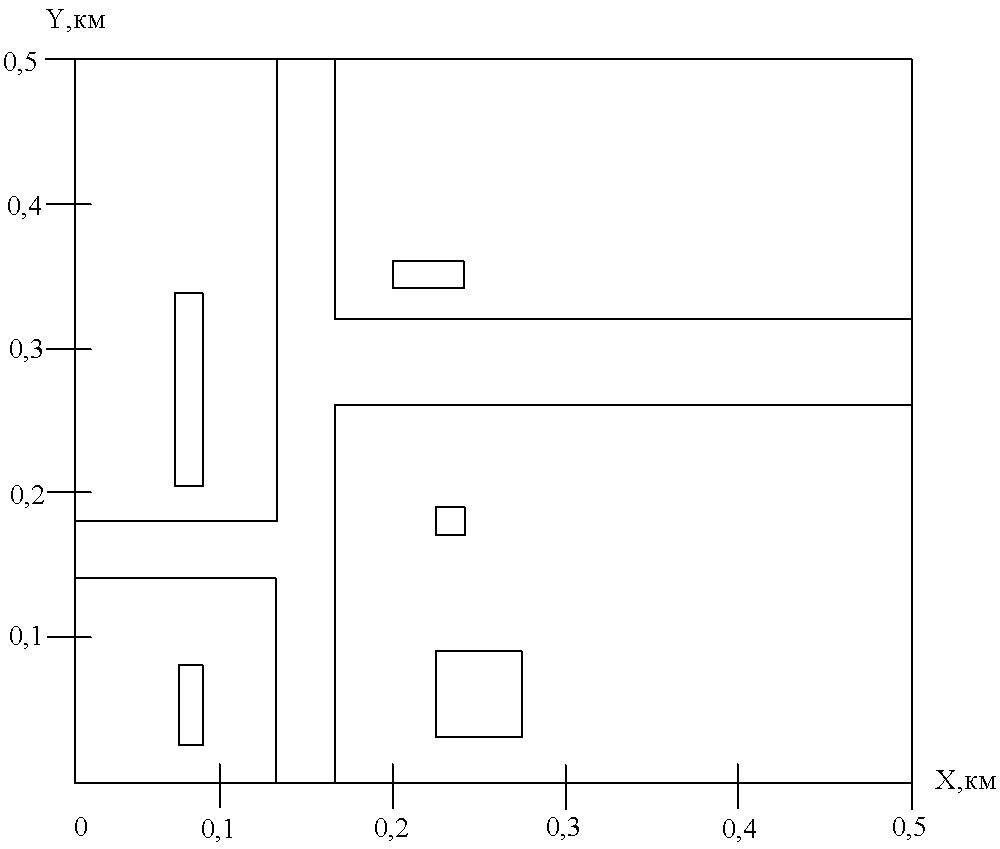

Рис. 1.1. План расположения потребителей 0,38 кВ
Расчетные максимумы активной мощности потребителей 1- 4 в дневные и вечерние часы. Потребитель 5 – группа из 10 газифицированных жилых домов.
Таблица 1.1. Характеристики нагрузок объектов электроснабжения
№ на плане |
Название объекта |
Дневной максимум Pд.max, кВт |
Вечерний максимум Рв.max, кВт |
1 |
Летний лагерь КРС на 200 голов |
18 |
19 |
2 |
Семенохранилище 1000 т. |
80 |
80 |
3 |
Маслобойка |
10 |
1 |
4 |
Административное здание на 15-25 человек |
15 |
8 |
5 |
Сельский жилой дом газифицированный |
1,1 |
3 |
В перспективе мощность нагрузок потребителей на данной территории возрастет в 1,3 раза.
Источником питания служат шины 10 кВ районной трансформаторной подстанции 35/10 кВ, удаленной на расстояние 11 км от объекта. Регулирование напряжения на шинах районной ТП осуществляется следующим образом: в часы максимальных нагрузок поддерживается надбавка напряжения -1 %, в часы минимальных нагрузок надбавка напряжения составляет +2 %.
Расчетный ток трехфазного короткого замыкания на шинах 10 кВ районной ТП по данным энергосистемы составляет IКс =1,5 кА.
