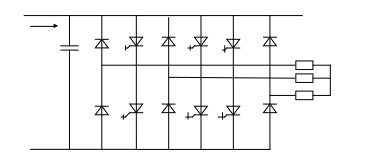

Трёхфазный мостовой инвертор напряжения.
+
I VD1 VS1 VD3 VS3 VS5 VD5
С0 a
b
Uп
VS2 VS4 VS6 c
VD4
VD2 VD6
-
Частота переменного тока в нагрузке определяется схемой управления. В течение одного периода трёхфазного выходного напряжения тиристоры могут быть открыты 180, 150 или 120˚эл.
Рассмотрим случай 180˚эл. За период происходят 6 коммутаций шести тиристоров, одновременно ток проводят три тиристора.
Uф=0,47Uл
Uл=0,815Uп
U(1)ф=0,45Uп
U(1)л=0,78Uп
Если уменьшить угол до 120˚эл., то одновременно будут проводить только два тиристора.
120˚эл
Uф=0,4Uп
Uл=0,7Uп
150˚эл
Uф=0,44Uп
Uл=0,76Uп
Применение автономных инверторов в тяговом электроприводе.
ВЛ80А
Мощность 9600кВт
Скорость 110км/ч
В каждой секции (всего их две) установлены четыре асинхронных двигателя мощностью 1200 кВт.
27,5 кВ
АИН1
+ 1дв
-
АИН2
+ 2дв
-

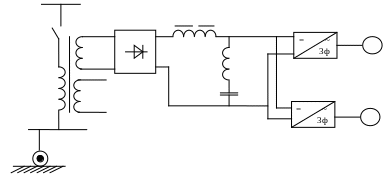

Каждый двигатель приводит через механическую передачу ось тележки, следовательно, в каждой секции тепловоза установлен один трансформатор, два однофазных выпрямителя и четыре автономных инвертора напряжения (АИН). АИН должен вырабатывать изменяющееся напряжение и изменяющуюся частоту, т. к. трёхфазный двигатель должен сохранять тяговое усилие при изменении числа оборотов.
Параметры асинхронного тягового двигателя:
Масса двигателя m=3900кг;
Ток одной фазы Iф1=680А;
КПД η=0,94;
cosφ= 0,835;
f1=10Гц;
f2=94 Гц;
крутящий
момент двигателя М=8200
;
nmax=1410;
Uф=750В.
Преобразование переменного тока в переменный ток других параметров.
Классический метод такого преобразования через ступень постоянного тока. Существует необходимость непосредственного преобразования в следующих установках:
преобразователи частоты.
Используются, чтобы из 50 Гц сделать 25 Гц. Применяются для питания рельсовых цепей на станциях.
регуляторы напряжения.
Применяются для изменения среднего значения напряжения в нагрузке без изменения частоты, форма тока из-за применения симметричных тиристоров сильно искажается.
