Автономные инверторы.
Автономные инверторы преобразуют постоянный ток в переменный ток частота которого определяется характером нагрузки или схемой управления инвертора. В зависимости от протекающих электромагнитных процессов бывает три типа автономных инверторов:
1) Инверторы тока.
Инверторы напряжения.
3) Резонансные инверторы.
1. Инверторы тока формируют в нагрузке ток (обычно прямоугольные импульсы), а форма и фаза напряжения зависит от параметров нагрузки.
L
+
I VS1 iн VS3
Rн
U
С
VS4 ic VS2
-

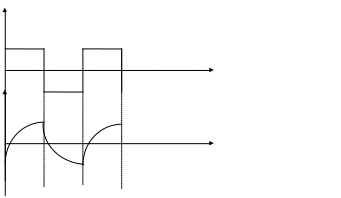

Источник постоянного тока U работает в режиме генератора тока, для чего на входе инвертора включается дроссель L большой индуктивности. Для получения переменного тока в нагрузке тиристоры работают попарно 1-2,3-4.Нарисуем временную диаграмму работы.
iн
U/Rн
t
Uн
tc
tc tc t
За время tc между анодом и катодом закрывающихся тиристоров поддерживается отрицательное напряжение, поступающее с конденсатора С без которого инвертор работать не сможет. В режиме холостого хода, когда конденсатор заряжается до напряжения U, инвертор не работает, т.к. тиристоры перестают открываться. При перегрузке, когда напряжение на конденсаторе сильно уменьшится, может произойти опрокидывание, т.е. тиристоры не успеют закрыться, при этом ток в цепи будет ограничен только сопротивлением дросселя L.
2. Инвертор напряжения формирует в нагрузке напряжение (прямоугольный импульс), а форма и фаза тока зависят от характера нагрузки.
+
I
С0 VD1 VS1 VS3 VD3
iн
U Rн
VD4 VS4 VS2 VD2
-
Источник питания работает в режиме генератора напряжения, параллельно ему установлен конденсатор С0 большой емкости, чтобы обеспечить низкое сопротивление на этот конденсатор через обратный выпрямительный мост VD1-VD4,обеспечивающий обмен энергии между индуктивностью нагрузки и конденсатором С0.
Р
ассмотрим

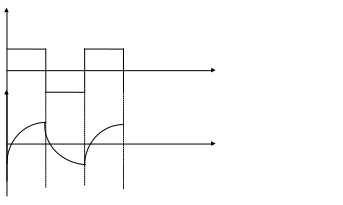

временную диаграмму работы.
Uн
U
t
iн
t
Инвертор напряжения может работать на х.х., но тиристоры должны закрываться принудительно.
Преимущества: возможность работы на разных частотах и независимость формы выходного напряжения от процесса коммутации.
3. Резонансные инверторы.
У них нагрузка имеет значительную индуктивность и образует с конденсатором из схемы инвертора колебательный контур с резонансом напряжений или токов. Тиристоры в резонансном инверторе закрываются автоматически при уменьшении тока до 0. На каждом полупериоде для чего резонансная частота контура должна быть меньше или равна рабочей частоты инвертора.
Недостаток резонансного инвертора: работа только на одной частоте и на строго выработанную нагрузку.
