48. Контрольные карты и их виды.

Контрольные карты — график изменения параметров выборки, обычно средних и среднеквадратичного отклонения

Цель построения контрольной карты — выявление точек выхода процесса из устойчивого состояния для последующего установления причин отклонения и его устранения.

Контрольная карта по количественному признаку.

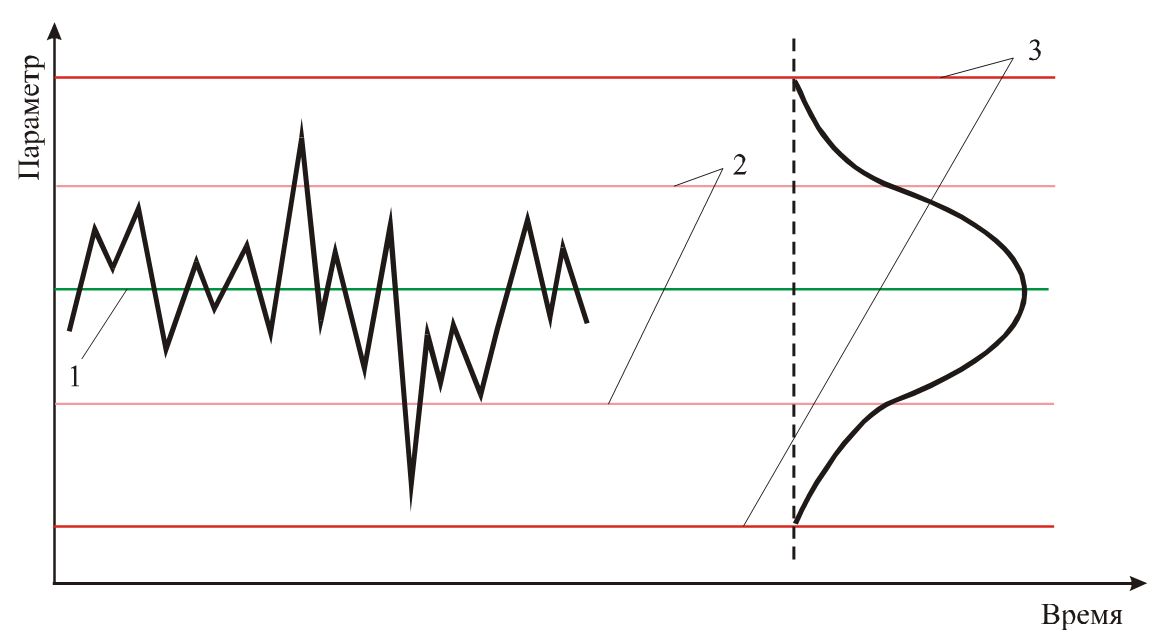

1 – среднее значение измеряемого параметра; 2 – допустимое отклонение параметра;3 – верхний и нижний контрольные пределы

Виды контрольных карт

– средних арифметических значений и среднего квадратического отклонения;

– контрольная карта доли дефектных изделий (Р);

– контрольная карта числа дефектных изделий (np);

– контрольная карта суммарного числа дефектов (С);

– контрольная карта числа дефектов на единицу продукции;

– контрольная карта для средних значений и размаха;

Сигналы о возможной разладке технологического процесса

1.выход точки за контрольные пределы; (процесс вышел из-под контроля);

2.расположение группы последовательных точек около одной контрольной границы, но не выход за нее, что свидетельствует о нарушении уровня настройки оборудования;

3.рассеяние точек на контрольной карте относительно средней линии, что свидетельствует о снижении точности технологического процесса.

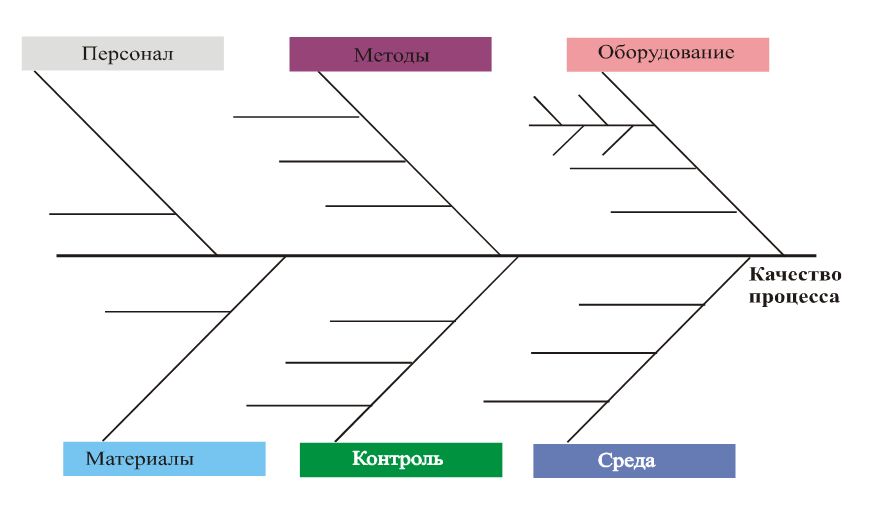

49. Диаграммы Исикавы и Парето.Причинно-следственная диаграмма (д. Исикавы)

Этапы построение диаграммы 1.выбор результативного показателя, характеризующего качество изделия (процесса ...);

2.в-р главных причин, влияющих на показатель качества;

3.в-р вторичных причин, влияющих на главные;

4.в-р(описание)причин третичного порядка ("мелкие кости"), к-ые влияют на вторичные;

5.ранжирование факторов по их значимости и выделение наиболее важных.

Диаграммы Парето 1.По результатам деят-ти.Они служат для выявления главной проблемы и отражают нежелательные результаты деятельности (дефекты, отказы и т. д.);

2. По причинам (факторам). Они отражают причины проблем, которые возникают в ходе произв-ва.

Этапы построения диаграммы Парето

1. Выбор вида диаграммы (по результатам деятельности или по причинам (факторам).

2. Классификация результатов (причин). Разумеется, что любая классификация имеет элемент условности, однако, большинство наблюдаемых единиц какой-либо совокупности не должны попадать и строку "прочие".

3. Определение метода и периода сбора данных.

4. Разработка контрольного листка для регистрации данных с перечислением видов собираемой информации. В нем необходимо предусмотреть свободное место для графической регистрации данных.

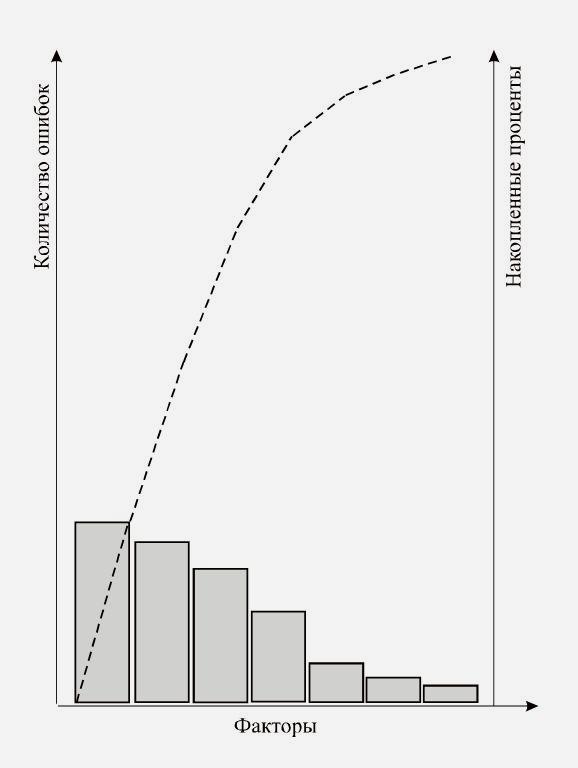

Контрольный листок (таблица проверок) Диаграмма Парето

Наим-ние документа			Контрольный листок деф.
Тип дефекта	Данные контроля	Итого
Деф. 1	///////////	11
Деф.2	////////////////	16
Деф.3	////	4
Деф.4	/////////	9
итого		30
