Міністерство освіти і науки, молоді та спорту України
Національний університет «Львівська політехніка»
Розрахунково-графічна робота
З дисципліни “Основи комп’ютерних технологій в картографії”
На тему:
Вирішення просторових задач за допомогою запитів і аналізу. Інструменти аналізу ArcToolbox.
Виконала: ст. гр. КРТ-41
Неповінних Ігор
Перевірив: Фоца Р.С.
Львів – 2013
Вирішення просторових задач за допомогою запитів і аналізу. Інструменти аналізу ArcToolbox.
Аналіз даних про місцеперебування
Побудова запиті в і аналіз даних є потужними засобами рішення різноманітних ГІС задач. Для вирішення реальних проблем, пов’язаних із географічними об’єктами використовуються інструменти побудови запитів і аналізу в ArcMap і ArcToolbox.
Відкриття документу карти

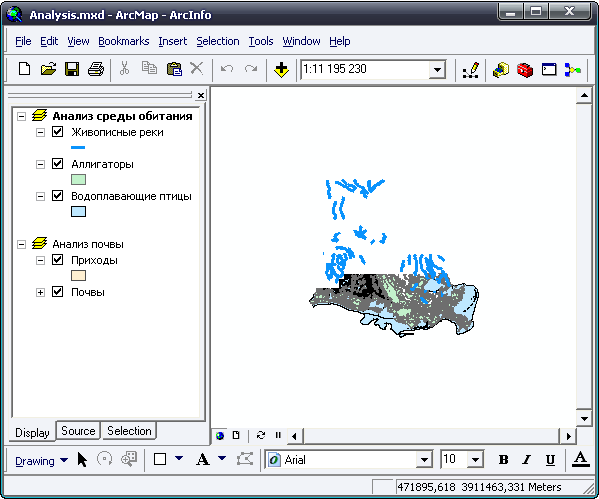

Запускаю ArcMap і відкриваю документ карти Analysis.mxd, розміщений в папці C:/ArcGIS9.3Execuses/Инструменты и функциональность/ИФ_Упр/Exercise13.
Карта вміщує два фрейми даних. До активного фрейму, Аналіз середовища перебування, входить шар живописні ріки і два шари із місцеперебуванням тварин у південній Луїзіані.
Вивчення шарів місцеперебувань

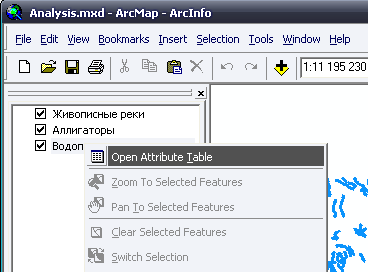

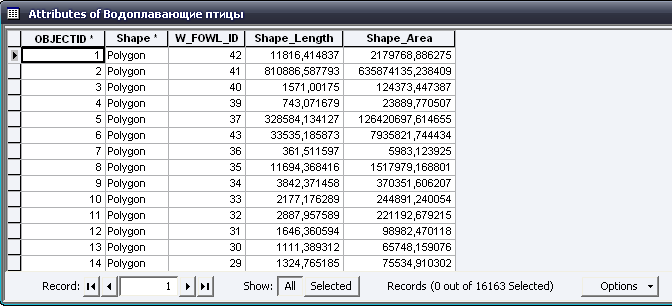

Відкриваю таблицю атрибутів шару Водоплавні птахи.
Натискаю Опції (Options) і вибираю Додати поле (Add Field).
У діалоговому вікні Додати поле (Add Field) вводжу Waterfowl у рядок Ім’я (Name).
У рядку Тип (Type) вибираю Text.
У рядку Довжина (Length) змінюю 50 на 5. Натискаю OK.

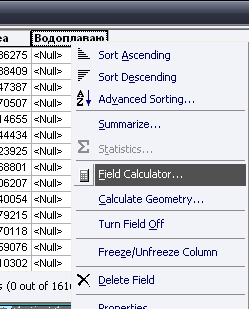

Натискаю правою клавішею мишки поле Водоплавні (поле Waterfowl відображається в таблиці під російським псевдонімом) і вибираю Калькулятор поля (Field Calculator).
У вікні запиту про виконання обрахунків поза сеансом редагування, натискаю Так (Yes).

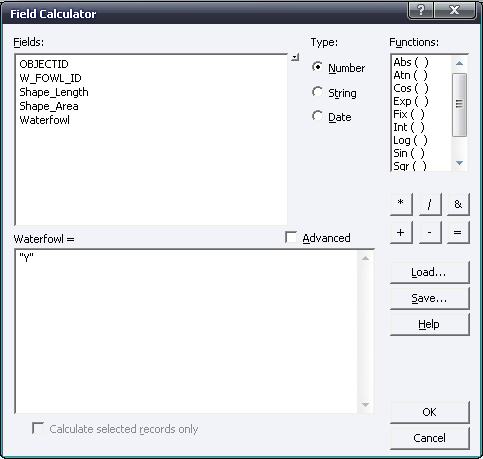

У віконці під Waterfowl=, вводжу “Y”. Натискаю OK.

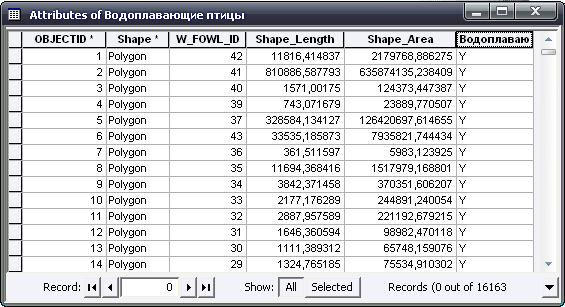

Відкриваю таблицю атрибутів шару Водоплавні птахи та переконують в тому, що поле Waterfowl (Водоплавні) додано та вичислено. Закриваю таблицю атрибутів.
Отже, я маю поле для визначення місцеперебування водоплавних птахів. Зараз додаю схоже поле в таблицю атрибутів шару Алігатори (Gator) іншим методом.
Відкриваю вікно ArcToolbox.

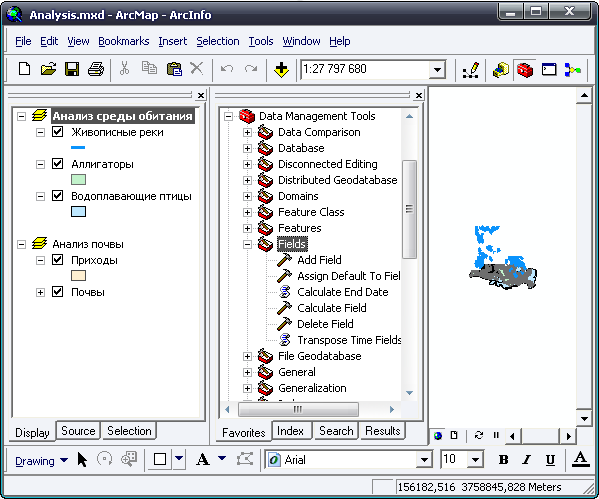

Розгортаю набір інструментів Керування даними (Data Management Tools), потім розгортаю групу Поля (Fields).
Двічі натискаю інструмент Додати поле (Add Field).
У рядку Вхідна таблиця (Input Table) вибираю із списку Алігатори (Gator Habitat).
У рядку Ім’я поля (Field Name) вводжу Gator.
У рядку Тип поля (Field Type) вибираю TEXT.
У рядку Довжина поля (Field Length) вводжу 5. Натискаю OK.
У вікні виконання вмикаю опцію Закрити цей діалог при успішному завершенні (Close this dialog when completed successfully). Закриваю вікно виконання.

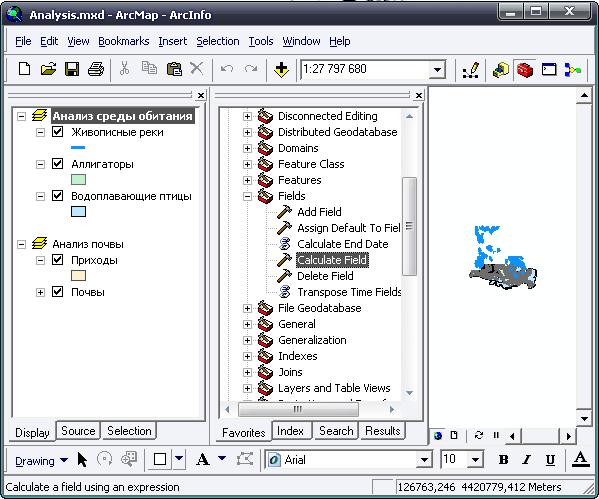

В ArcToolbox двічі натискаю на інструменті Вирахувати поле (Calculate Field).
У рядку Вхідна таблиця вибираю Алігатори.
У рядку Ім’я поля (Field Name) вибираю Gator.
У рядку Вираження (Expression) вводжу “Y”. Натискаю OK.
Відкриваю таблицю атрибутів шару Алігатори. Знаходжу поле Gator. Закриваю таблицю атрибутів.
