2.5 Трикутник rgb та його перетворення

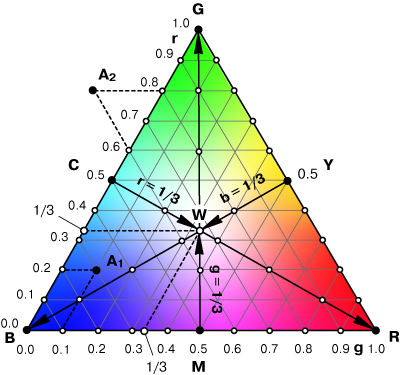

Трикутник Ма́ксвела – одна з уявлень колірних моделей. Вершини трикутника Максвелла відповідають положенню трьох основних кольорів: червоного (R), зеленого (G) і синього (B). У центрах сторін трикутника розташовуються додаткові жовтий (Y), пурпурний (M) і блакитний (C) кольори, а в точці перетину перпендикулярів відновлених від сторін трикутника знаходиться білий колір (W), що задається координатами колірності r=g=b=1/3. На лініях W–R, W–G, W–B розташовуються червоні, зелені і сині кольори, а на лініях W–C, W–M, W–Y – додаткові їм жовтий, пурпурний і блакитний кольори за збільшенням їх насиченості. Колір A₁ визначається координатами колірності r=0,1; g=0,2 і виходить змішуванням червоного, зеленого та синього кольорів у відповідних пропорціях, тоді як колір A₂ з координатами колірності r=0,8; g=–0,2 розташований поза колірним трикутником і не може бути отриманий змішенням червоного, зеленого і синього кольорів.

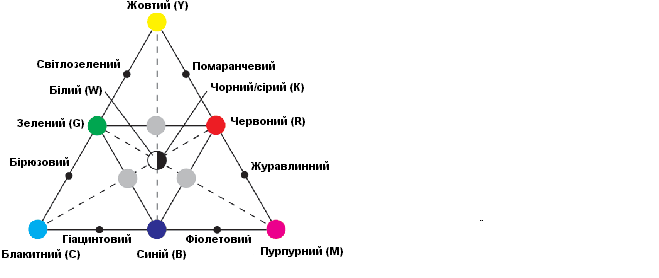

У вершинах великого трикутника розташовані двозональні кольори: жовтий = зелений + червоний, блакитний = зелений + синій і пурпурний = синій + червоний. Другий трикутник вписаний у перший і за його вершинами розташовані однозональні кольори: синій, зелений і червоний. Пунктирами дані висоти (вони ж медіани і бісектриси) обох трикутників. Точка перетину висот – чорно-білий круг. На рис. 2.14:

– великий трикутник – субтрактивний простір кольору CMY (CMYK);

– малий трикутник – адитивний простір кольору RGB;

– обидва трикутники в такому поєднанні – простір автотипного синтезу кольору на відбитку (кольори тріадних фарб – CMY, кольори бінарів – RGB, де R=M+Y, G=C+Y і B=C+M, колір чорної фарби – К і колір білого паперу – W);

– перетин прямих ліній YB і RG, включаючи точку WK, – психологічний колірний простір CIE LAB;

– точки перетину висот із сторонами великого трикутника (середина сторін) – додаткові кольори: жовто-синій (YB), блакитно-червоний (CR) і пурпурно-зелений (MG);

– точки в середині сторін великого трикутника – кольори світлофільтрів, вживаних при кольороділенні в поліграфії для друку з використанням тріадних фарб (CMY). Для жовтої фарби (Y) використовують синій світлофільтр (B), для пурпурної (M) – зелений (G), для блакитної (C) – червоний (R);

– у центрі трикутників – білий, якщо кольори створені джерелом випромінювання – Y+M+C або R+G+B; чорний, якщо це кольори фарб Y+M+C або R+G+B, хоча досить двох фарб різних кольорів з малого трикутника, щоб отримати чорний (сірий), – R+B, G+B або R+G;

– три зовнішні трикутники – YGR, GCB і BMR – підказують, з яких кольорів випромінювання (з яких зон спектру) створені двозональні кольори Y = G+R, C = G+B і M = B+R;

– коло в центрі трикутників WK – найсильніший неподразливий контраст нейтрального (ахроматичного) кольору – це чорний на білому фоні. Менший контраст – білий на чорному фоні. У поліграфії таке поєднання визначають терміном «виворітка». Інші контрасти створюються між сірим і білим, а також між сірим і чорним кольорами. Їх сила залежить від різниці за яскравістю;

– пряма CR – найсильніший кольоровий контраст: червоний на блакитному фоні або блакитний на червоному фоні;

– пряма MG – сильний кольоровий контраст: зелений на пурпурному фоні або пурпурний на зеленому фоні;

– пряма YB – найсильніший кольоровий контраст: жовтий на синьому фоні або синій на жовтому фоні;

– точка WK (біле, сіре, чорне) сполучає усі кольори трикутників (Y, R, M, B, C, G і Y), створюючи сірого, чорного (K) і білого (W);

– пари кольорів кожного з двох головних трикутників добре поєднуються між собою навіть при найвищій насиченості (чистоті) кожного з них – наприклад блакитне з жовтим або пурпурним, червоне із зеленим або синім;

– сусідні кольори на великому трикутнику (вершини трикутника і середини його сторін) погано поєднуються між собою;

– найкращий контраст забезпечують кольори чотирикутника RYGC – допустимі їх парні та потрійні поєднання або навіть поєднання усіх чотирьох кольорів. Ці поєднання характерні для природи: жовтого із зеленим (купавка), червоного із зеленим (маки), блакитного із зеленим (незабудки) і червоного з синім (захід на морі);

– на перетині висот великого трикутника із сторонами малого трикутника отримуємо точки сірого. Ці три точки обмежують область, поза якою знаходяться реальні природні (не створені людиною) кольори фарбувальних речовин і джерел випромінювання, відтінки цих кольорів і їх розбілені і зачорнені варіанти, а також сірі кольори з кольоровим відтінком. У природі немає нейтрально білих, сірих або чорних тонів. Навіть сніг, крейда і сажа мають кольорові відтінки, оскільки містять домішки. Область усередині трьох точок сірого кольору містить штучно створені кольори – білий, сірий і чорний;

– якщо необхідно розширити назви відтінків кольору, то їх можна вказати на сторонах великого трикутника між вже названими кольорами: між жовтим і червоним – помаранчевий, між червоним і пурпурним – журавлинний, між пурпурним і синім – фіолетовий, між синім і блакитним – гіацинтовий, між блакитним і зеленим – бірюзовий, між зеленим і жовтим – салатовий.

Колірні простори трикутника

Рис. 2.14 – Трикутник Максвела
