1 Принципи вимірювання кольору

1.1 Поняття про колориметричну систему

Будь-яка точна наука базується на вимірювання, тому що виявлення зв’язків між явищами, здійснюється за рахунок кількісного їх співвідношення. Експериментальна перевірка будь-якого висновку вимагає проведення вимірювань. «Наука, – за словами Д.І. Менделєєва, – начинается с момента, когда начинают измерять». Англійський фізик У. Томсон (Кельвін) сказав: «Каждая вещь известна лишь в той мере, в которой ее можна измерять».

Наука про вимірювання називається метрологією. Техніка – поліграфія, кінематографія, репрографія – виробляє репродукції кольорових об'єктів. Фахівці галузі мають справу не тільки з технологією відтворення, але й з методами визначення якості продукції, а також матеріалів і проміжних зображень – фарб, кольорових негативів та ін. Таким чином, практикам необхідно володіти методами кольорових вимірювання. Вчення про вимірювання кольору називається метрологією кольору або колориметрією.

Колориметрія використовує два способи кількісного опису кольорів:

1. Визначення кольорових координат, кольору за якими не тільки описують колір, але й відтворюють. Системи вимірювання кольору називаються колориметричними.

2. Знаходження в деякому наборі еталонних кольорів зразка, тотожного даному кольору. Сукупність зразків складає систему, що називається системою специфікації.

Для вимірювання кольору використовують прилади, що називаються колориметрами. Колориметричне визначення кольору здійснюється за допомогою синтезу кольору, тотожного вимірюваному за рахунок трьох основних (рис. 1.1, а). Дві грані білої призми, що спостерігаються через окуляр, утворюють фотометричне поле, яке дозволяє порівнювати колірності та інтенсивності падаючих на призму світлових пучків. На одну половину поля направляють вимірюване випромінювання (нижня грань призми), на іншу – основні. Їх кількість можна регулювати, наприклад, за допомогою діафрагм, сіток або нейтральних оптичних клинів. Спостерігач бачить обидві половини поля і змінює співвідношення кількостей основних на тій грані, де відбувається синтез, так, щоб зрівняти кольори обох половин поля. Знаючи характеристики світлорегулюючих пристроїв, при яких досягається візуальна тотожність полів, за значеннями коефіцієнтів пропускання знаходять кількість основних, необхідних для синтезу кольору, тотожного виміряному. Тим самим визначаються координати вимірюваного кольору.

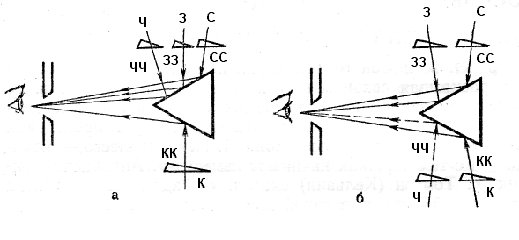

Рис. 1.1 – Схеми вимірювання кольору

На рис. 1.1, б наведена схема вимірювання кольору у випадку, якщо він невідтворний за насиченістю. У цьому випадку, одна або дві координати мають негативні значення. Координати кольору дозволяють відтворити необхідний колір.

1.2 Нормалізація колориметричних вимірювань

Результати будь-яких вимірювань повинні бути однозначними і зіставними – одна з основних вимог метрології. Для її здійснення необхідно, щоб умови вимірювання, від яких залежать результати, були постійними, прийнятими за норму. Сукупність нормованих умов вимірювання кольору складає колориметричну систему. Нормують колірності основних, рівень яскравості, одиниці кількостей основних, розміри фотометричного поля – всі ці фактори визначають значення кольорових координат вимірюваного кольору.

В основі будь-якої колориметричної системи є колірності кольорів – тріади, від яких залежать результати вимірювань. Наприклад, реакція синьочутливих рецепторів на довжину хвилі =390 нм дорівнює 0,02 одиниці, а для =410 нм – більше 0,20 одиниць. Отже, випромінювання =390 нм і =410 нм викликають однакові реакції синьочутливих рецепторів при потужностях, у співвідношенні 10:1. Якщо за основний прийнято колір монохроматичного =390 нм, то синя координата даного кольору в 10 раз більша, ніж при основному =410 нм.

Основні випромінювання обирають лінійно незалежними згідно з першим законом Грасмана. Цій вимозі відповідають випромінювання синього, зеленого та червоного кольорів. Трійка лінійно незалежних кольорів називається тріадою. Для вимірювання кольору можна користуватися різними тріадами: основні можуть займати різні спектральні інтервали і ділянки спектру. Однак практично їх кількість обмежена. Це пов’язано з тим, що колориметрія висуває до основних не тільки вимогу лінійної незалежності, але й інші. Серед них – можливість простого і точного здійснення основних, а також ймовірно велика насиченість відтворюваних тріадою кольорів.

Відомо, що з рівнем яскравості об’єкта пов’язана контрастна чутливість ока. Тому дві ділянки різних кольорів, які розрізняються при одній їх яскравості, не можуть бути розрізненими при іншій, коли чутливість ока знижується. Отже, вимоги колориметричних вимірювань доцільно нормувати так, щоб рівень яскравості поля був оптимальним відносно чутливості ока.

Це стосується й розмірів фотометричного поля. Спочатку у 1933 р. його розмір був встановлений 2⁰, пізніше у 1964 р. нарівні з ним було прийнято більш широке поле – 10⁰.
