2 Анализ информационных потоков при учете записей актов гражданского состояния о браке
Создание функциональной модели с помощью AllFusion Process Modeler на рисунке 3 изображена контекстная диаграмма учета государственной регистрации заключения брака.[6] На рисунке 4 изображена диаграмма декомпозиции учета государственной регистрации заключения брака.

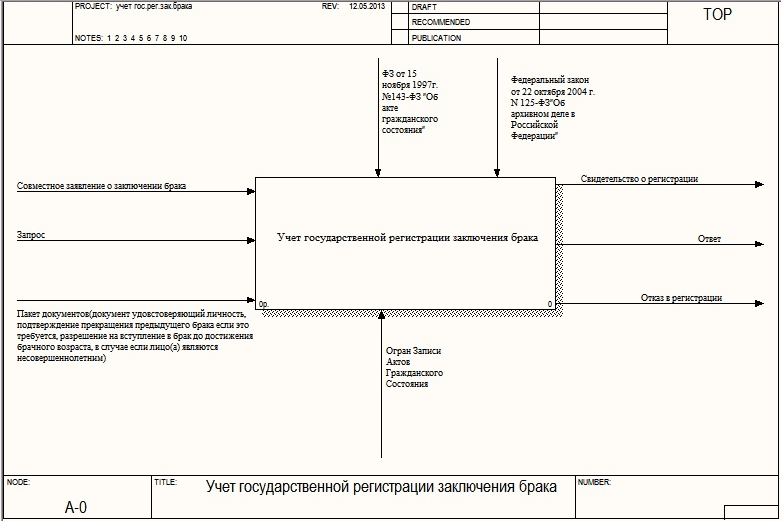

Рисунок 3 – Построенная контекстная диаграмма

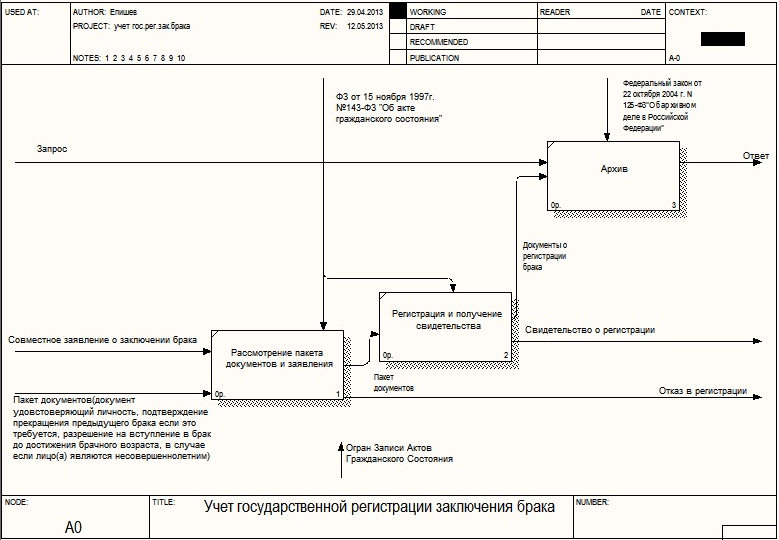

Рисунок 4 – Диаграмма декомпозиции
3 Разработка базы данных для учета записей актов гражданского состояния о браке
3.1Концептуальная модель данных
Описание предметной области позволило выделить сущности, которые описаны в таблице 1.
Таблица 1
Описание сущностей
№ п.п. |
Имя сущности |
Особенности |
1 |
Заявление о заключении брака |
Регулируемая обществом и, в большинстве государств, регистрируемая в соответствующих государственных органах семейная связь между двумя людьми, достигшими брачного возраста, порождающая их права и обязанности по отношению друг к другу, а также, при появлении у пары детей, — и к детям. Для заключения брака необходимо взаимное согласие вступающих в брак и достижение ими брачного возраста. В ряде стран при оформлении брака заключается брачный контракт. |
2 |
Реквизит(Документ, удостоверяющий личность) |
В России является основным документом, удостоверяющим личность гражданина Российской Федерации на территории Российской Федерации: паспорт, водительское удостоверение, СНИЛС.В паспорт фиксируется фамилия, имя и отчество гражданина, дата и место его рождения, пол, семейное положение, регистрация, сведения о воинской обязанности, данные о выдаче заграничного паспорта. |
3 |
Человек (Супруг, супруга) |
Муж (супруг) — мужчина по отношению к женщине, состоящей с ним в официальном браке, то есть к жене. Жена́ (супруга) — женщина по отношению к мужчине, состоящему с ней в браке, то есть к мужу. Замужняя женщина — находящаяся замужем (за мужем, т.е. за спиной мужа), под защитой мужчины. |
4 |
Отдел ЗАГС |
Орган исполнительной власти в России и ряде иных государств, регистрирующий факты рождения, установления отцовства, усыновления (удочерения), заключения брака, расторжения, смерти и перемены имени. |
Между сущностями определены логические связи и их кардинальность, что показано в таблице 2.
Таблица 2
Описание связей между сущностями
№ п.п. |
Имя сущности 1 |
Тип связи |
Имя сущности 2 |
Кардинальность (Тип соответствия) |
1 |
Человек |
Имеет |
Реквизит |
1:М |
2 |
Отдел ЗАГС |
Принимает |
Заявление о заключении брака |
1:M |
3 |
Заявление о заключение брака |
Содержат |
Супруг, супруга |
М:2 |
В таблицах 3-6 описаны атрибуты выделенных сущностей.
Таблица 3
Описание атрибутов сущности «Отдел ЗАГС»
Наименование сущности |
Отдел ЗАГС |
||||||||
№ п.п. |
Атрибут |
Описание |
Тип данных |
Длина |
Ограничения |
Примеры допустимых значений |
Допустимость NULL |
Ключ |
|
1 |
Наименование |
|
Текстовый |
50 |
|
Отдел администрации г. Барнаула по записи торжественного акта о заключении брака |
нет |
* |
|
2 |
Адрес |
|
Текстовый |
50 |
|
г. Барнаул ул. Ленина 46 |
нет |
|
|
Таблица 4
Описание атрибутов сущности «Заявление о заключение брака»
Наименование сущности |
Заявление о заключение брака |
|||||||
№ п.п. |
Атрибут |
Описание |
Тип данных |
Длина |
Ограничения |
Примеры допустимых значений |
Допустимость NULL |
Ключ |
1 |
Регистрационный № |
|
Текстовый |
15 |
|
2356 |
нет |
*
|
2 |
Дата принятия |
|
Дата/время |
|
≤ Текущей даты |
12.12.2012 12:12 |
нет |
|
Таблица 5
Описание атрибутов сущности «Человек(Супруг, Супруга)»
Наименование сущности |
Человек(Супруг, Супруга) |
|||||||
№ п.п. |
Атрибут |
Описание |
Тип данных |
Длина |
Ограничения |
Примеры допустимых значений |
Допустимость NULL |
Ключ |
1 |
Реквизит |
|
Текстовый |
50 |
|
Паспорт, водительское удостоверение, СНИЛС |
нет |
*
|
2 |
ФИО |
|
Текстовый |
50 |
|
Пупкин Иван Иванович |
нет |
|
3 |
Пол |
|
Подстановка |
|
|
Муж; Жен |
нет |
|
4 |
Дата рождения |
|
Дата/время |
|
Текущая дата – 14 лет |
01.01.1990 |
нет |
|
5 |
Место рождения |
Населенный пункт |
Текстовый |
100 |
|
Россия Алтайский край Топчихинский район с. Труд |
нет |
|
6 |
Гражданство |
|
Подстановка |
80 |
|
Гражданин РФ; Двойное гражданство; Иностранный гражданин; Лицо без гр.
|
нет |
|
Таблица 6
Описание атрибутов сущности «Реквизит»
Наименование сущности |
Реквизит |
||||||||
№ п.п. |
Атрибут |
Описание |
Тип данных |
Длина |
Ограничения |
Примеры допустимых значений |
Допустимость NULL |
Ключ |
|
1 |
Вид |
|
Подстановка |
30 |
|
Паспорт; СНИЛС; Водительское удостоверение |
нет |
|
|
2 |
Серия № |
|
Текстовый |
10 |
|
0107 12121 |
нет |
* |
|
На рисунке 5 показана диаграмма «Сущность-связь».
Рисунок 5 – Диаграмма «Сущность-связь»
