Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

Высшего профессионального образования

Владимирский Государственный Университет

имени Александра Григорьевича и Николая Григорьевича Столетовых

(ВлГУ)

Кафедра УКТР

Лабораторная работа № 5

ИССЛЕДОВАНИЕ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ ДЕТАЛЕЙ

Выполнила:

ст. гр. НТб – 110

Гущина А.Э

Принял:

Орлов Ю.А

Владимир 2013

Цель работы. Изложить методику исследования параметров шеро­ховатости поверхности деталей с помощью щупового прибора (профило-графа-профилометра мод. 201), а также оценить годность заданной детали по шероховатости поверхности в зависимости от ее назначения.

1. Общие сведения

1.1. Шероховатость и параметры для ее оценки

Шероховатостью поверхности называют совокупность неровностей поверхности с относительно малыми шагами, выделенную с помощью ба­зовой длины.

Согласно ГОСТ 2789-73 шероховатость поверхности изделий неза­висимо от материала и способа изготовления (получения поверхности) оценивается следующими основными параметрами (рис. 1).

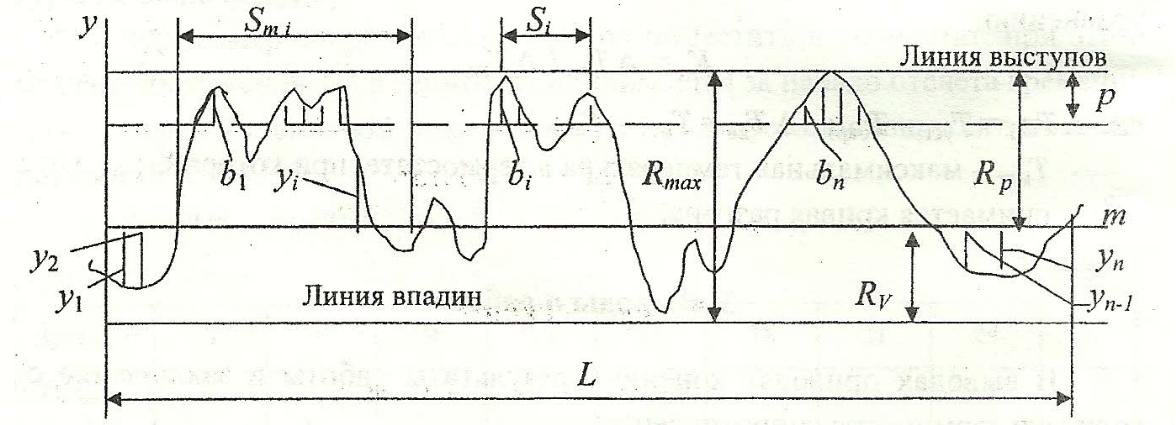

Рис. 1. Профилограмма к определению параметров шероховатости поверхности

Среднеарифметическое отклонение профиля R_a - это среднее ариф­метическое из абсолютных значений отклонений профиля в пределах базо­вой длины

l

R _а = (1/l) J I y(x)Idx или R _а = 1/n сумма Iy_i I, (1)

0

где l - базовая длина; n - число выбранных точек профиля на базовой дли­не; у - расстояние между любой точкой профиля и средней линией.

Высота неровностей профиля по десяти точкам Rz - сумма сред­них абсолютных значений высоты пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины

5 5

R_z =1/5[сумма Iy_pi I +сумма Iy_vi I, (2)

i=1 i=i

где у _pi - высота i - го наибольшего выступа профиля; y_vi - глубина i-й наи­большей впадины профиля.

Наибольшая высота неровностей профиля R_mах - расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины R_max = Rp + R₀.

Средний шаг неровностей профиля S _т - среднее значение шага не­ровностей профиля в пределах базовой длины

S_m=l/n сумма S_mi , (3)

i=1

где п - число шагов неровностей по вершинам в пределах базовой длины; S_mi - шаг неровностей профиля по вершинам, равный длине отрезка средней линии между проекциями на нее двух наивысших точек соседних высту­пов профиля;

Средний шаг местных выступов профиля S - среднее значение шага местных выступов профиля в пределах базовой длины

S =1/n сумма Si, (4)

где п - число шагов неровностей по вершинам в пределах базовой длины; S_i - шаг неровностей профиля по вершинам, равный длине отрезка средней

линии между проекциями на нее двух наивысших точек соседних высту-пов профиля;

Относительная опорная длина профиля t_p - отношение опорной длины профиля к базовой длине

t_P = (n(ню)p/l ) 100 % = (1/l сумма b_t) 100 %, (5)

где n(ню)p - опорная длина профиля, или сумма длин отрезков b_ь отсекаемых на заданном уровне р в материале профиля линией, эквидистантной сред-ней линии т в пределах базовой длины.
