Графічна частина містить

1. План ДТВ з відображенням технічних засобів ОДР (дорожні знаки і розмітка, світлофори і огородження) М 1 :500 (1:1000, 1:2000). На плані вказують радіуси округлень, ширину кожної смуги руху, загальної смуги руху в одному напрямку і проїзної частини в цілому, ширину велосипедних доріжок, бордюрів, тротуарів, технічних смуг для підземних комунікацій та обладнання, і відмостох біля будинків та ширину дороги в червоних лініях, а також напрям та величину поздовжніх ухилів.

2. Поперечний профіль вулиці в перерізі “стоп-лінії”

М гор 1:200 (1:400), М верт. 1:100.

На поперечному профілі вказують лінійні розміри усіх елементів дороги та поперечні ухили проїзної частини.

Креслення виконуються на одному аркуші формату A3 (297*420 мм) вручну чи з допомогою графічних систем проектування AutoCAD, Компас та ін. з обов'язковим дотриманням правил інженерної графіки та умовних графічних позначень.

Поперечні профілі будують перпендикулярно до осі проїзної частини вулиці: на початку та в кінці запроектованої ділянки вулиці перед перехрестям, на зломах, на вертикальних кривих, на віражах та інших важливих місцях вулиці.

Розташування інженерних мереж, зелених насаджень для заданого вузла відображається на кресленнях поперечного профілю та плану вулиці.

Ширину автомобільної дороги на плані зображають у масштабі креслення, але не меншою 2 мм. Якщо величина зображення ширині дороги с меншою, ніж 2 мм, проектовану дорогу зображають суцільною основною лінією.

Умовні позначення технічних засобів для організації і регулюванні дорожнього руху, які використовують на схемах розташування планах, виконують із врахуванням наступних вимог:

- нумерацію дорожньої розмітки приймають за ДСТУ 2587-94 вказують на поличках ліній-виносок. Для дотримання розмірності прі нанесенні дорожньої розмітки прийнята величина співвідношення лінії розмітки „а";

- нумерацію дорожніх знаків приймають за ДСТУ 4100-2002, Н; виносних лініях вказують номери знаків і їх пікетажне положення;

- розміри дорожніх знаків допускається змінювати, проте їх величина повинна бути достатньою для виконання позначення знака дотриманням співвідношення встановлених розмірів;

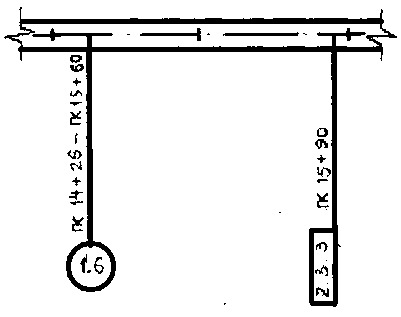

- при виконанні дрібномасштабних схем допускається указувати номери дорожніх розміток - в кружечку, номери дорожніх знаків - в прямокутнику, з вказівкою їх пікетажного положення (рис. 5).

Рис -5. Схема нанесення позначень

Використана література.

1. ДЕРЖАВНІ БУДІВЕЛЬНІ НОРМИ УКРАЇНИ- Споруди транспорту. ДБН В.2.3-4-2007 „Автомобільні дороги”,- К., 2007 - 145с.

2. МЕТОДИЧНІ ВКАЗІВКИ ДО ВИКОНАННЯ КУРСОВОГО ПРОЕКТУ „ПРОЕКТ ДОРОЖНЬОЇ РОЗВ'ЯЗКИ" ДЛЯ СТУДЕНТІВ СПЕЦІАЛЬНОСТІ 6.092105 „Автомобільні дороги та аеродроми". - Л., ЛДТУ, 2007 - 44с.

3. Ганьшин В.Н., Хренов Л.С. ТАБЛИЦЬІ ДЛЯ РОЗБИВКИ КРУГОВИХ ПЕРЕХОДНЬІХ КРИВЬІХ. М., 1966 - 424с.
