Лабораторные работы 40 Flash mx. Редактирование изображений. Инструменты выделения и рисования Инструмент Pen

До сих пор мы рассматривали инструменты, которые автоматически создавали контуры. Инструмент Pen (Перо) позволяет непосредственно работать с контурами. С его помощью можно создавать прямые и изогнутые сегменты, регулировать длину прямых и наклон изогнутых сегментов.

Линейная опорная точка

Выберите инструмент Pen, щелкните мышью (вы поставили первую опорную точку), переместите курсор, щелкните мышью (это вторая опорная точка). В результате получится ломаная, как на рис. 30. Опорные точки, показанные на рис. 30, называются линейными, так как сходящиеся в них сегменты — линейные. Линейная точка не имеет направляющих.



Рис. 30. Пример построения ломаной линии с помощью инструмента Pen

Гладкая опорная точка

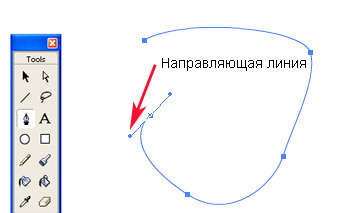

Рис. 31. Пример построения гладкой кривой с помощью инструмента Pen

Для того чтобы поставить гладкую опорную точку, выберите инструмент Pen, нажмите левую кнопку мыши и, не отпуская ее, слегка переместите мышь, в результате появятся гладкая опорная точка и выходящая из нее направляющая линия (рис. 31). Поворачивая и удлиняя направляющую линию, можно менять кривизну очередного сегмента.

Для создания незамкнутого контура необходимо выполнить двойной щелчок мышью по последней точке. Отпустив клавишу мыши, переместите курсор и поставьте следующую опорную точку; повторяя эту процедуру, можно получить гладкую линию, как на рис. 31.

Чтобы замкнуть контур, приблизьте курсор к начальной опорной точке или к линии контура. После того как курсор примет вид пера с кружочком, щелкните мышью — и контур замкнется.

Если в точке соединяются два независимых сегмента, то она является угловой. Например, если соединить прямолинейный и криволинейный сегменты, то на их пересечении появится угловая точка (рис. 32).

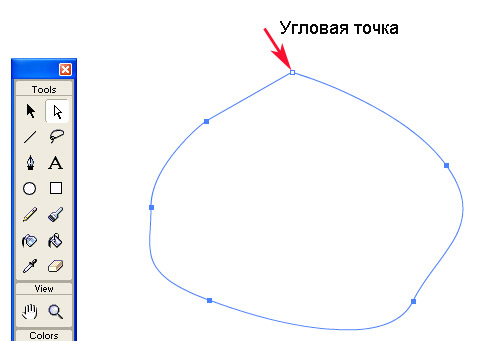

Рис. 32. На пересечении прямолинейного и криволинейного сегментов образуется угловая точка

Узловые точки можно преобразовывать, перемещать и удалять.

Для преобразования угловой точки в гладкую выберите инструмент Subselection. Щелкните мышью по угловой точке и, удерживая клавишу Alt, перетащите точку — она станет гладкой, и появится направляющая линия, позволяющая менять кривизну сегментов, соединяющихся в данной гладкой точке (рис. 33).

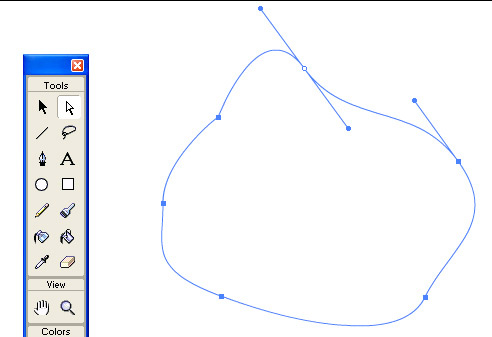

Рис. 33. Пример преобразования угловой точки в гладкую

По умолчанию выделенные гладкие точки кривой отображаются как полые точки, а выделенные угловые точки — как полые квадраты.

Использование инструментов Pen и Subselection для работы с опорными точками

Вид преобразования	Действие
Преобразовать гладкую точку в угловую	Щелкните инструментом Pen на этой точке
Добавить узловую точку	Щелкните инструментом Pen на сегменте
Удалить угловую точку	Щелкните инструментом Pen на точке
Удалить гладкую точку	Дважды щелкните инструментом Pen на точке
Удалить узловую точку	Выберите точку инструментом Subselection и нажмите клавишу Delete

Аналогично можно создавать точки на линиях, проведенных другими инструментами рисования Flash: Pencil, Brush, Line, Oval, Rectangle, и регулировать эти линии.

В частности, на рис. 34 показан контур, полученный с помощью инструмента Oval путем превращения одной гладкой точки в угловую (с помощью инструмента Pen) и перетаскивания угловой точки посредством инструмента Subselection.

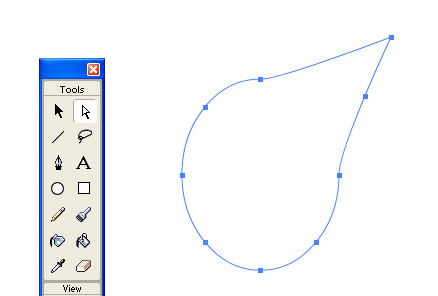

Рис. 34. Контур, полученный с помощью инструмента Oval путем превращения одной гладких точек в угловую и перетаскивания ее
