Раздел 3.1 Архитектурная физика

Расчет теплозащиты наружной стены собственной констркукции(г. Боровое)

53°05′14″ с. ш.

70°18′00″ в. д.

Обеспечение микроклимата

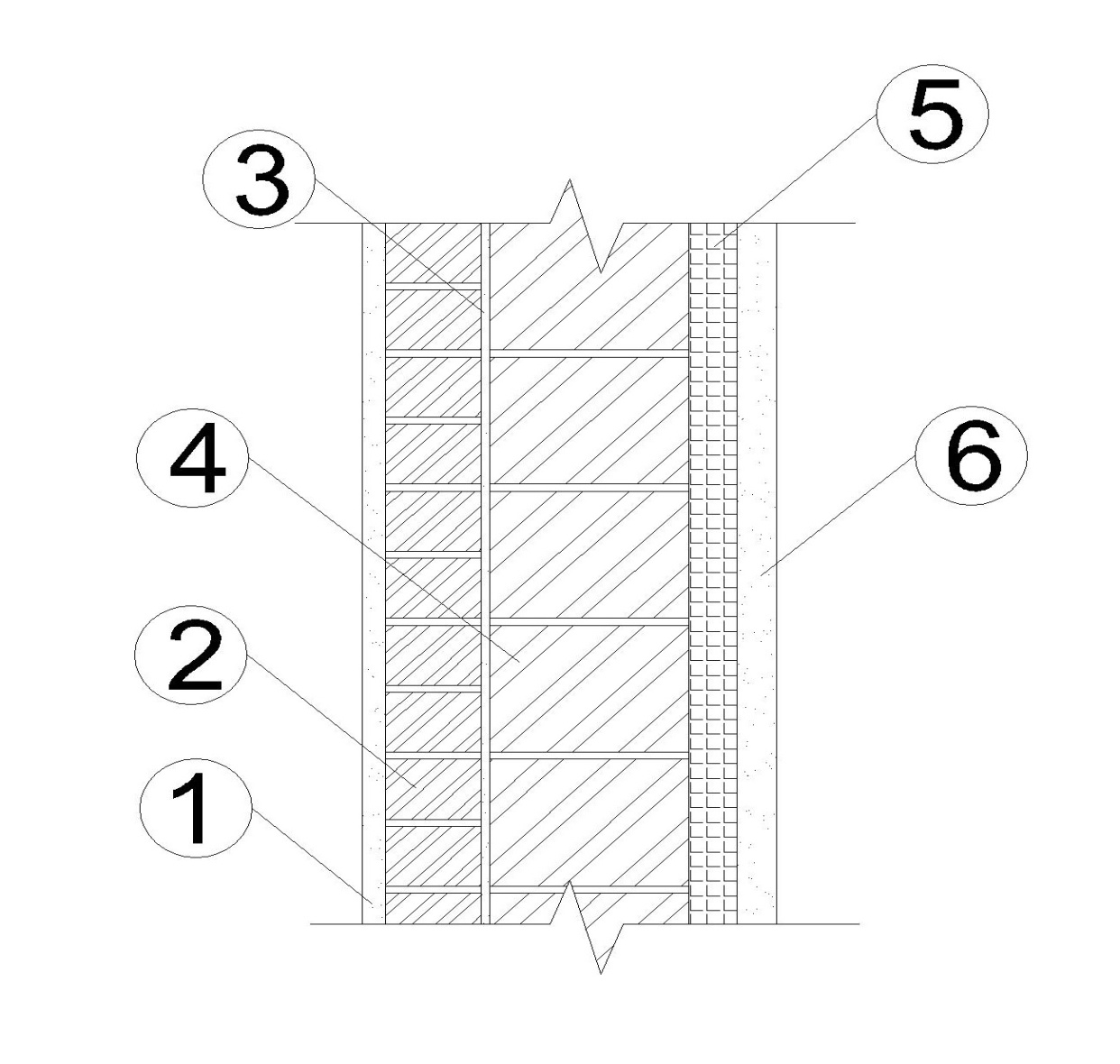

Таблица характеристики материалов

№	Материал		Характеристики материалов в сухом состоянии			Толщина
			Плотность	Удельная теплоемость	Коэффициент теплоемкости
1	Гипсоперлитовый раствор		600	0,84	0,14	0,02
2	Кладка керамического кирпича		1600	0,88	0,41	0,125
3	Цементно-песчанный раствор		600	0,84	0,21	0,01
4	Кирпичная кладка силикатного кирпича		1800	0,88	0,70	0,25
5	ТИМ(минерало-ватные плиты повышенной жесткости)		200	0,084	0,064	0,05
6	Сложный раствор		1700	0,84	0,52	0,03

Теплотехнический расчет

1. Сопротивление теплопередаче:

R=0.02/0.14+0.125/0.41+0.01/0.21+0.25/0.70+0.05/0.064+0.03/0.52=

=0.142+0.304+0.048+0.357+0.781+0.057=1.689 м²/Вт

2. Общее сопротивление теплопередаче:

Rтр=1/8,7+1,689+1/23=0,115+1,689+0,043=1,847 м²/Вт - Удовлитворительно т.к. Rmin=1.2

3. Общий коэффициент теплопередачи:

U=1/Rтр=1/1,847=0,5 Вт/м² - Удовлитворительно т.к. Umax=0.5

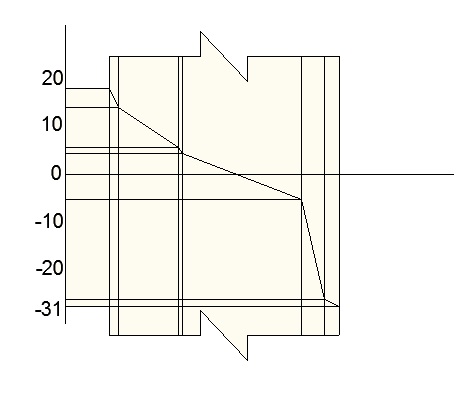

4. Распределение температуры по сечению конструкции

Т=tв-tн=20-(-31)=51 гр.С

t = (T*R_н)/ R_тр

tв=51*0,115/1,847=3,175

t1=51*0,142/1,847=3,92

t2=51*0,304/1,847=8,394

t3=51*0,048/1,847=1,325

t4=51*0,357/1,847=9,857

t5=51*0,781/1,847=21,565

t6=51*0,057/1,847=1,57

tн=51*0,043/1,847=1,187

Проверка:

T=20-3,175-3,92-8,394-1,325-9,857-21,565-1,57-1,187=-30.993

5. Тепло-накопительная способность Q.

Q =m’*C* Q = (p1*d1*c1 + p2*d2*c2 + p3*d3*c3 + p4*d4*c4 + p5*d5*c5 + p6*d6*c6)*(tв-tcp)*(600*0,84*0,02+1600*0,88*0,125+600*0,84*0,01*+1800*0,88*0,25+200*0,084*0,05+1700*0,84*0,03)(20-14,5)=638,6*5,5=3510,9 Дж/м²

6. ГСОП

ГСОП=( tв- tот.пер.)*Zот.пер= (20-8)*22=264

Вывод:

Расположенный снаружи утеплитель защищает кирпичную кладку зимой от сильного охлаждения, а летом – от сильного нагревания и обеспечивает тем самым хорошим тепло-накоплением, за счет отдачи накопленного тепла в воздух помещения зимой. Летом кладка в течении дня принимает в себя днем избыточное тепло из воздуха помещения, а в ночное время суток она снова отдает тепло в охлажденный воздух помещения. Тепло-охлаждение обеспечивает баланс и выравнивание температуры в помещении днем и ночью.

При отключении отопления наружу будет передаваться небольшое количество тепловой энергии, т.к. ее передача будет задерживаться. Поэтому не будет возникать трещин от температурных деформаций, внутренняя штукатурка и большая масса стены смогут выполнять важную задачу накопления тепла. Следствием является комфорт жилища в любое время года.
