32. Дифузійний пароструйний насос.

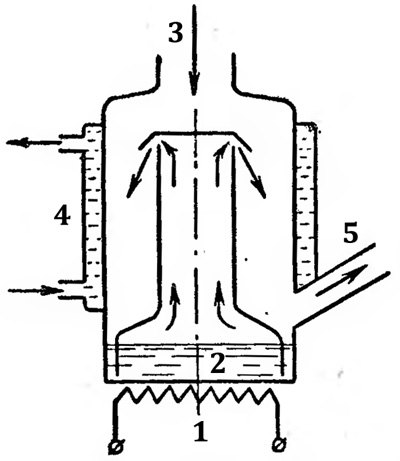

1 – нагрівач; 2– рідина; 3– відкачуваний газ; 4 – водяна сорочка; 5 – до форвакуумного насосу.

Запропонований Ленгмюром.

Дає вакуум до 10^-9 торр.

Відкачуваний газ потрапляє "дифундує" в струю пару і вже не може звідти вибратися, адже тиск у струї достатньо великий. Назад молекули не дифундують, оскільки швидкість дифузії у вакуумі дуже велика, такі насоси мають високу швидкість відкачки.

Вони бувають ртутними і масляними.

Недоліки ртуті: токсичність, високий тиск пари. Недоліки масла: розкладається, скрізь просочується.

Після встановлення сталого тиску, який дає форвакуумний насос, рідина починає підігріватися і випаровуватися. Підіймається пар по трубі, викидається у сопла, конденсується на стінках за рахунок їхнього охолодження. Це відбувається постійно. Молекули відкачуваного газу захоплюються струєю, потрапляють вниз і засмоктуються форвакуумним насосом.

33. Багатоступінчасті дифузійні насоси.

В плив розмірів складових насоса на швидкість ефективність відкачки:

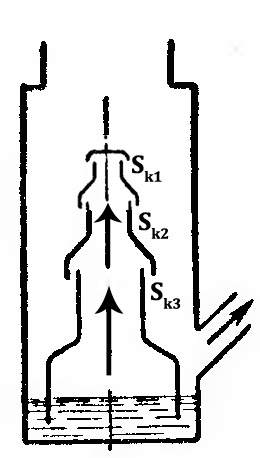

S_k1 > S_k2 > S_k3 =>

Дає вакуум до 10^-13 торр

В переважній частині 10^-9..10^-10 торр

34. Кріогенні насоси

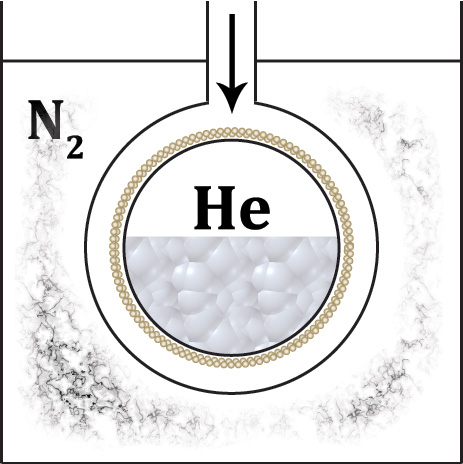

П рацює на принципі конденсації газів при зниженні Т.

При d=10 см швидкість відкачки 3-4 * 10³м/с.

Дає вакуум 10^-13-10^-14 торр

Недоліки: рідкий гелій дорогий.

3 5. Адсорбційний вакуумний насос.

3 6. Орбітронний насос

Під дією електричного поля газ іонізується, і йони потрапляють на титанову пластинку. Потенціали Катоду та Аноду вибираються так, щоб траєкторія їх руху була найдовшою, за рахунок чого відбувається більше актів іонізації.

Дає вакуум до 10^-13 торр.

При діаметрі d=10см швидкість відкачки 5*10⁴ л/с.

37. Магніторозрядний насос

У схрещених магнітних і електронних полях заряджені частки (іонізований газ) зазнають дрейфу і рухаються по циклоїді. В наслідок дрейфу йони потрапляють на титанові пластинки, де і залишаються.

Таким насосом можна відкачати вакуум до 10^-13 торр.

38. Молекулярний насос

V_ротора = 10 000 об/хв.

Дає вакуум до 10^-10 торр

Недоліки: прецезійний механізм

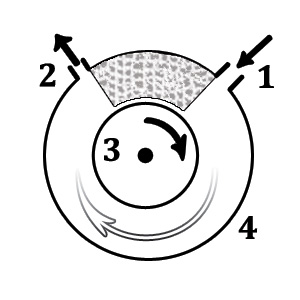

На малюнку: 1 – відкачуваний газ; 2 – форваукуумний насос; 3 – ротор; 4 – статор

39. Турбомолекулярний насос.

Д ає вакуум до 10^-10 торр.

Модель запропонував Баккер ©

Переваги на молекулярним: немає прецесійного механізму.

Недоліки: ^{незнаю © Danjer}

40. Абсолютні манометри(U – подібний і Мак-Леода).Довести що вони є абсолютними

U- подібний:1.Закритий 2.відкритий

P =A-B P=P₀-(A-B)

Недоліки: неможливо виміряти малий тиск

2.Компресійний манометр PV=hV₁

Вимірюють від 0,1 до 10^-6 мм. рт. ст.

Недоліки:

1.Дискретний контроль тиску

2. Не вимірює тиск насичених парів, які можуть бути присутні: вони конденсуються

Принцип дії базується на законі Бойля-Маріотта
