5. Енергетичні і економічні характеристики циклів гту. Визначення площі теплообмінника
Характеристика циклу ГТУ з регенерацією ,

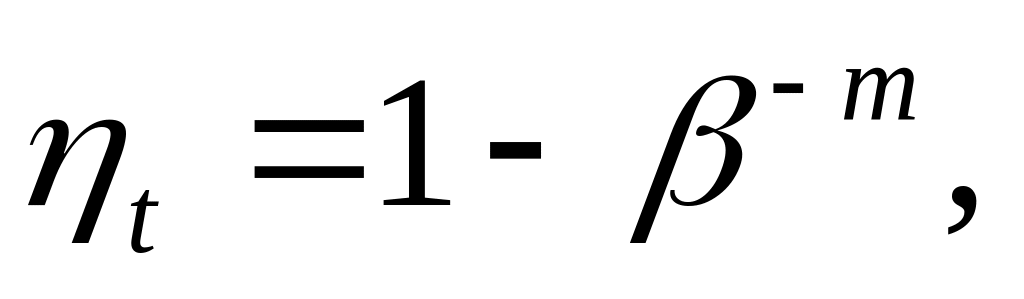

Термічний коефіцієнт корисної дії знаходимо за формулою :
де
значення
та
знаходимо як:

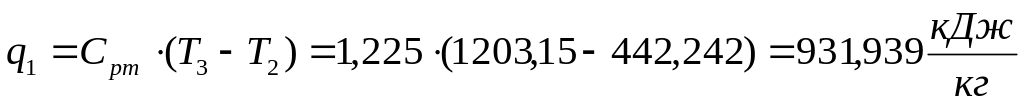

Питому теплоту, яка підведена до робочого тіла, знайдемо за формулою :
Питома теплота відведена від тіла:
Питома робота адіабатного стиску робочого тіла :
де
- масова теплоємність при сталому

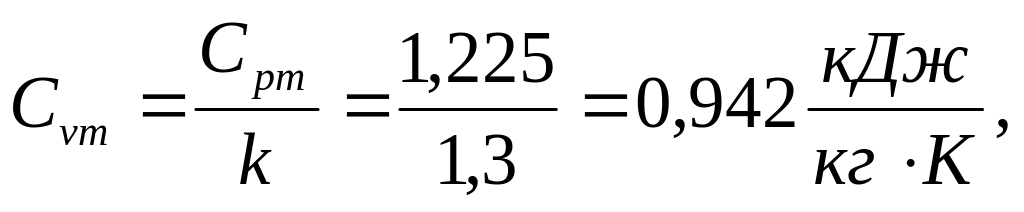

об’ємі , яку знаходимо за формулою :
тоді:
Питома робота адіабатного розширення робочого тіла
Питома робота компрессора:
Питома робота турбіни:
Питому роботу циклу знайдемо за формулою:
Розрахуємо термічний ККД циклу ГТУ з регенерацією теплоти за формулою:
де
– передана теплота у регенераторі,
визначаємо за формулою:
де
– степінь регенерації,
–
наявна
питома теплота, яка теоретично може
бути передана у регенераторі гарячим
теплоносієм холодному, знаходимо за
формулою:
Тоді:
Характеристики циклу Карно
Термічний коефіцієнт корисної дії знаходимо за формулою:
Питома теплота, підведена до робочого тіла :
Питома теплота, відведена від робочого тіла:
Питома робота циклу Карно дорівнює:
Визначення площі теплообмінника.
Площа поверхні теплообміну регенератора визначається за формулою:
де:
– секундна витрата теплоносія,
,
– середнє
значення коефіцієнта теплопередачі у
регенераторі

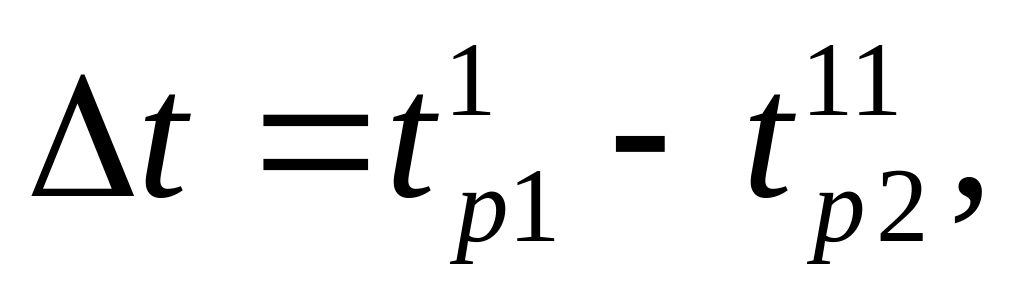

– середня
різниця температури у регенераторі, К.
Середня різниця температури (температурний перепад) для теплообмінних апаратів з протитічною схемою руху теплоносіїв:
де
–
температура гарячого теплоносія на
вході у теплообмінник;
–
темпаратура
холодного теплоносія на виході.
Температура
гарячого теплоносія на вході у

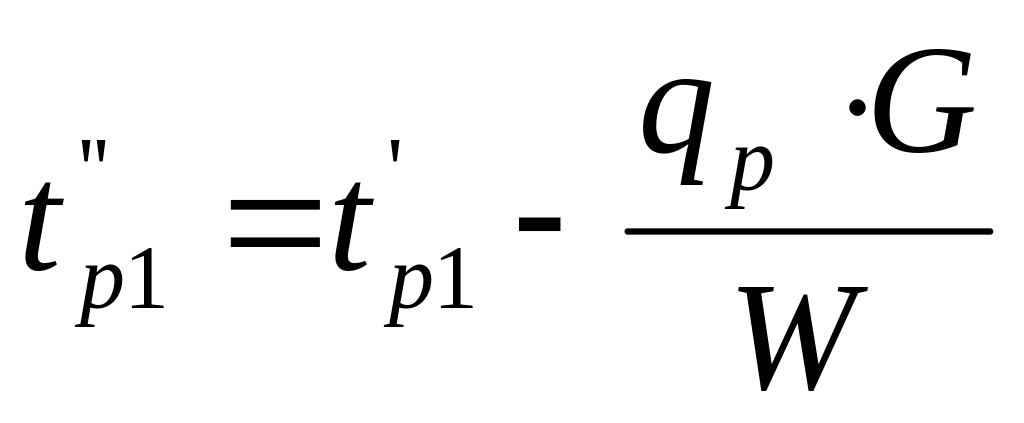

теплообмінник , визначаємо за формулою
:
Температура гарячого теплоносія на виході з теплообмінника
де
–
водяний еквівалент теплоносія ,який
визначається за формулою :
тоді:
Температура холодного теплоносія на вході у теплообмінник
Температура холодного теплоносія на виході з теплообмінника
Параметри стану робочого тіла у точках 5 і 6 циклу ГТУ з регенерацією теплоти.
Визначаємо за наступними залежностями параметри стану:

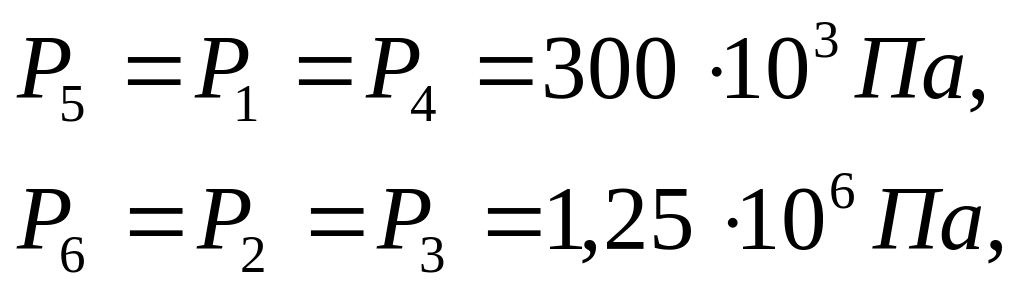

абсолютні тиски
абсолютна
температура
питомі об'єми
зміна питомої ентропії
6. Паливо і продукти його згорання. Енергетичні характеристики гту Нижча теплота згорання газоподібного палива
Нижча теплота згорання газоподібного палива при температурі t = 20 °C і тиску р = 101,3 кПа визначається за формулою
Hu = 100,5·N2 + 334,1·CH4 + 598,5·C2H6 + 865,3·C3H8 + 1142,7·C4 H10 +
+1440,2·C5H12 +117,8·CO2 + 217,5·H2S
де
Hu – нижча теплота згорання палива, кДж/кг;
Н2 , СН4 , … – об’ємна концентрація відповідно водню,
метану і т. д. у паливі, %.
Оскільки тип палива Шебелинський газ, то відповідно для нього об’ємна концентрація елементів становить:
CH4 = 92,2; C2H6 = 4,10; C3H8 = 1,00; H2S= 0,0
C4 H10 = 0,36; C5H12 =0,33; CO2= 0,1; N2 = 2,0

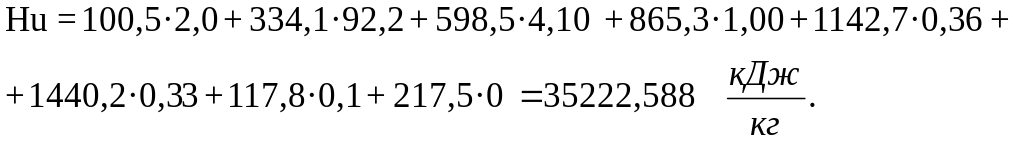

Підставивши значення у формулу отримаємо
Стехіометрична витрата сухого повітря для згорання 1м³ газоподібного палива
Vo = (0,5·CO2 + 0,5·H2 + 1,5·H2S + Σ(n + m/4)·CnHm – O2)/21
де
Vo – стехіометрична витрата повітря , м³;
CO2, H2, H2S, O2 – об’ємна концентрація у паливі моноокислу вуглецю, водню, сірководню, кисню, %;
n, m – кількість атомів відповідно вуглецю і водню у хімічному з’єднані СnHm;
CnHm – об’ємна концентрація у паливі вуглеводню, що
складається з n атомів С і m атомів Н, %.
