5 Расчет сечений проводов линий электропередач электрической сети
Расчет сечений проводов линий электропередач электрической сети проводится методом экономической плотности тока.
где
– ориентировочное сечение провода;
- расчетный ток в
линии, А;
- экономическая
плотность тока, А/мм2;
– активная
мощность, МВт;
- номинальное
напряжение сети, кВ;
– число цепей
линий электропередач;
- коэффициент
мощности системы.
Для того чтобы определить экономическую плотность тока, необходимо построить годовой график электрической нагрузки. Годовой график строится по суточному графику электрической нагрузки.
Суточный график электрической нагрузки прядильно-ткацкой промышленности имеет вид:

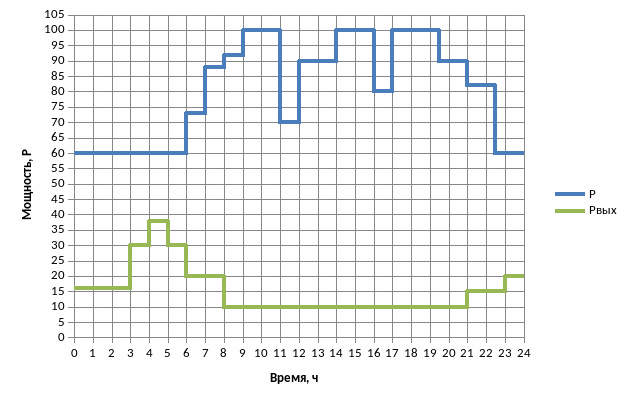

Рисунок 11 - Суточный график электрической нагрузки прядильно-ткацкой промышленности.
Годовой график электрической нагрузки деревообрабатывающей промышленности имеет вид:
Рисунок 12 - Годовой график электрической нагрузки прядильно-ткацкой промышленности.
На основании годового графика электрической нагрузки определяем время максимальной нагрузки:
где
– потери электроэнергии за год, Втч,
здесь
– ступень суточного графика нагрузки;
– длительность
ступени суточного графика нагрузки;
– максимальное
значение мощности нагрузки, МВА.
На
основании времени максимальной нагрузки
,
экономическая плотность тока jэк
=1,0 А/мм2
[1].
Рассчитываем сечение проводов для всех вариантов проектируемой электрической сети по формуле (41). Результаты расчетов и выбора проводов ЛЭП заносим в таблицу 2.
Для первой схемы:
Принимаем
.
Для второй схемы:
Принимаем .
Для третьей схемы:
Принимаем .
Для четвертой схемы:
Принимаем
.
Для пятой схемы:
Принимаем
.
Таблица 2 – Результаты расчетов и выбора проводов ЛЭП
Вариант сети |
Участок эл. сети |
, МВт |
|
|
|
|
1 |
0-1 |
16 |
46,65 |
2 |
46,65 |
70 |
0-2 |
24,7 |
144,04 |
1 |
144,04 |
150 |
|
0-3 |
23,16 |
135,06 |
1 |
135,06 |
150 |
|
2-3 |
1,3 |
7,58 |
1 |
7,58 |
70 |
|
0-5 |
19,14 |
111,61 |
1 |
111,61 |
120 |
|
4-5 |
6,136 |
35,78 |
1 |
35,78 |
70 |
|
3-4 |
8,86 |
51,67 |
1 |
51,67 |
70 |
|
2 |
0-1 |
16 |
46,65 |
2 |
46,65 |
70 |
0-2 |
22,82 |
133 |
1 |
133 |
150 |
|
2-3 |
3,18 |
18,54 |
1 |
18,54 |
70 |
|
0-3 |
16,18 |
94,36 |
1 |
94,36 |
95 |
|
0-4 |
13,83 |
80,65 |
1 |
80,65 |
95 |
|
4-5 |
1,17 |
6,82 |
1 |
6,82 |
70 |
|
0-5 |
14,17 |
82,63 |
1 |
82,63 |
95 |
|
3 |
0-1 |
16 |
46,65 |
2 |
46,65 |
70 |
0-2 |
26 |
75,81 |
2 |
75,81 |
95 |
|
0-3 |
28 |
163,29 |
2 |
163,29 |
240 |
|
3-4 |
15 |
43,73 |
2 |
43,73 |
70 |
|
0-5 |
13 |
37,91 |
2 |
37,91 |
70 |
|
4 |
0-1 |
15,15 |
88,35 |
1 |
88,35 |
95 |
0-2 |
39,71 |
231,58 |
1 |
231,58 |
240 |
|
1-5 |
0,85 |
4,96 |
1 |
4,96 |
70 |
|
0-5 |
13,85 |
80,77 |
1 |
80,77 |
95 |
|
2-3 |
13,71 |
79,95 |
1 |
79,95 |
95 |
|
3-4 |
0,71 |
4,14 |
1 |
4,14 |
70 |
|
0-4 |
14,29 |
83,33 |
1 |
83,33 |
95 |
|
5 |
0-1 |
40,79 |
237,87 |
1 |
237,87 |
240 |
1-5 |
24,79 |
144,57 |
1 |
144,57 |
150 |
|
0-5 |
11,79 |
68,76 |
1 |
68,76 |
70 |
|
0-4 |
13,2 |
76,98 |
1 |
76,98 |
95 |
|
3-4 |
1,8 |
10,5 |
1 |
10,5 |
70 |
|
0-3 |
14,8 |
86,31 |
1 |
86,31 |
95 |
|
0-2 |
26 |
75,81 |
2 |
75,81 |
95 |
,
А
,
мм2
,
мм2
