7.3 Определение высоты предмета

Предмет, высоту которого должны определить, может быть столбом, колонной, световой опорой ЛЭП, зданием, высотой проводов ЛЭП над поверхностью земли и т. п., имеющихся на полигоне.

Порядок выполнения работы:

1. Устанавливают теодолит на расстоянии от предмета, примерно равном полуторной высоты предмета (рис.9). В этом случае угол наклона при наведении на верх предмета не будет превышать 35⁰, что будет удобно брать отсчеты по вертикальному кругу.

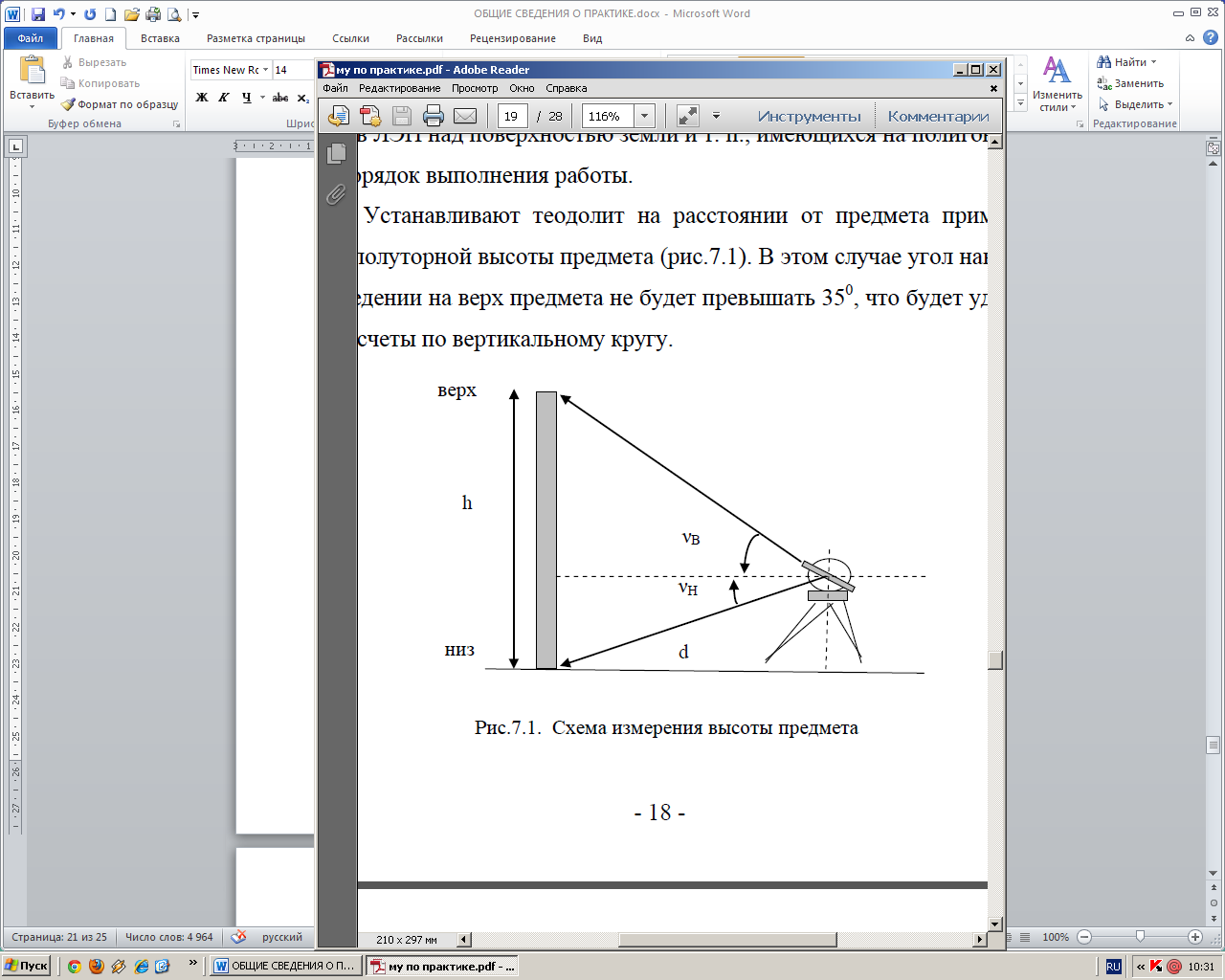

Рис. 9. Измерение высоты предмета.

2. Измеряют расстояние от теодолита до предмета.

3. При круге левый трубу визируют на верх предмета и снимают отчет по вертикальному кругу КЛ (табл. 11).

4. Трубу визируют на низ предмета и снимают отсчет.

Таблица 11. Вычисление высоты предмета.

Точки	КЛ	МО	Угол наклона 	Расстояние, м	Высота предмета
верх	25о 46/	0о 01/	25о 45/	45.15	22,67
низ	358о 45/		358о 44/

5. Вычисляют углы наклона = КЛ-МО

6. Вычисляют высоту предмета

7. Для контроля измерения выполняю при круге КП и вычисляют угол наклона и превышение.

7.4 Определение крена сооружения башенного типа (дымовая труба, металлическая опора лэп-1000)

Например, на полигоне имеется опора ЛЭП-1000. Необходимо определить его крен.

1. Теодолит устанавливаем в створе продольной оси на расстоянии полуторной высоты опоры.

2. Измеряют расстояние.

3. Намечают правую и левую точки верха и низа опоры. При круге КЛ визируют на точку в_л и снимают отсчет по горизонтальному кругу.

4. Открепляют алидаду и, не меняя положение зрительной трубы, по вертикали наводят на точку в_п и снимают отсчет по лимбу.

5. Затем визируют на точку н_л и снимают отсчет.

6. Открепив алидаду, не меняя положение трубы, визируют на точку н_п и снимают отсчет.

7. Вычисляют среднее значение между двумя отсчетами в_о=в_л-в_п и н_о=н_л-н_п.

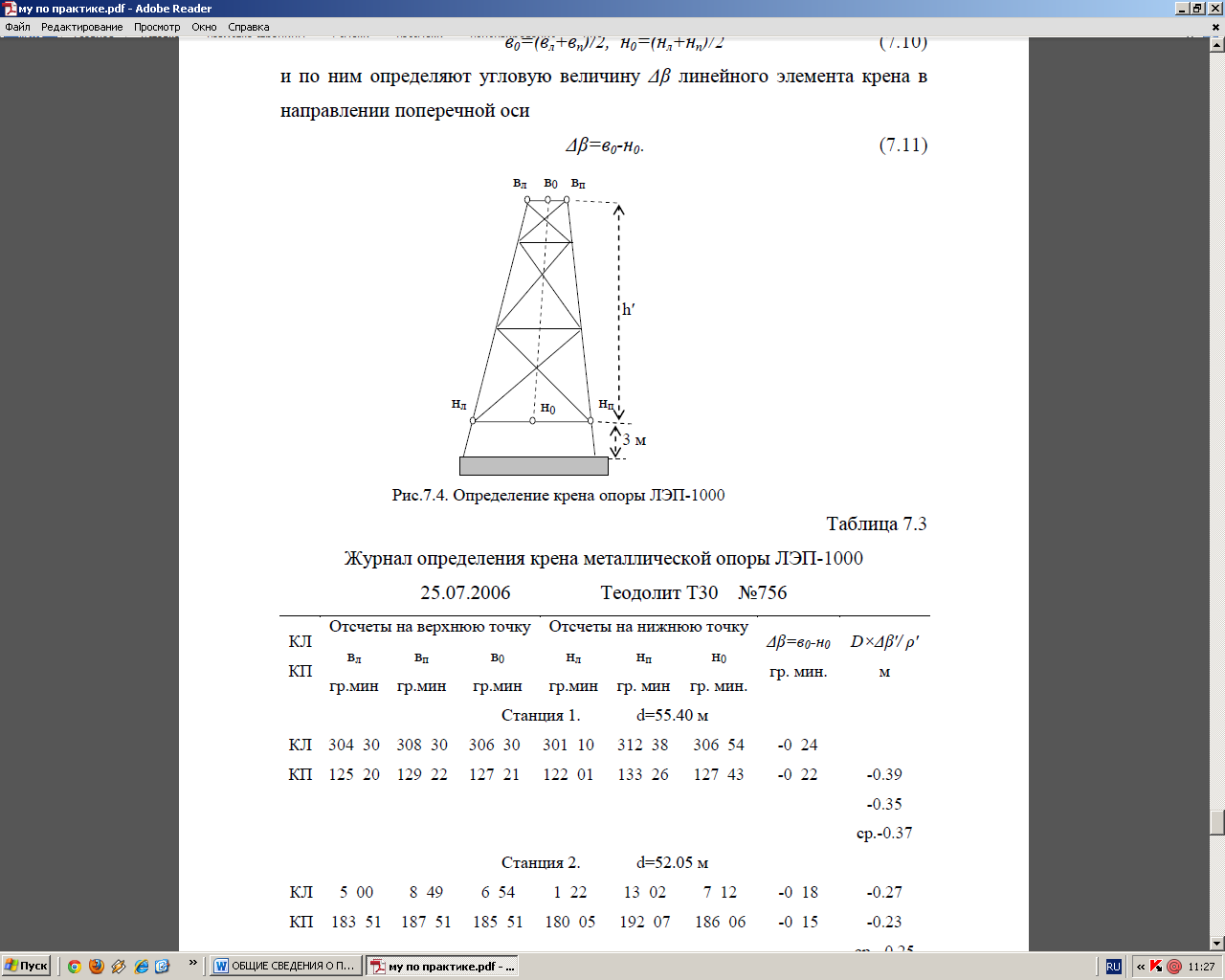

Рис. 10. Определение крена башенного сооружения.

8. Разница между двумя вычисленными значениями дает угловую величину  линейного элемента крена.

=в_о-н_о

9. Абсолютную линейную величину крена можно вычислить по формуле:

, где (10)

10. Трубу переводят через зенит и измерения повторяют при круге КП, выполняют вычисления. Результаты записывают в журнал.

Переносят теодолит на другую станцию, в направлении поперечной оси, выполняют измерения и вычисления аналогично первой станции. Получают линейный элемент крена l2 в направлении продольной оси. По формуле вычисляют абсолютную величину крена.

Таблица 12. Журнал определения крена предмета.

Теодолит Т30 Дата _____________

11. Так как необходимо вычислить относительный крен, то измеряют

высоту сооружения. Высоту можно измерить с одной станции, с 1-ой или 2-ой, где удобно. Измерения и вычисления делаем аналогично Таблица Отрезок от нп до подошвы опоры, равный 3.0 м, измерен рулеткой тогда полная высота опоры h= h′+3.0 м.

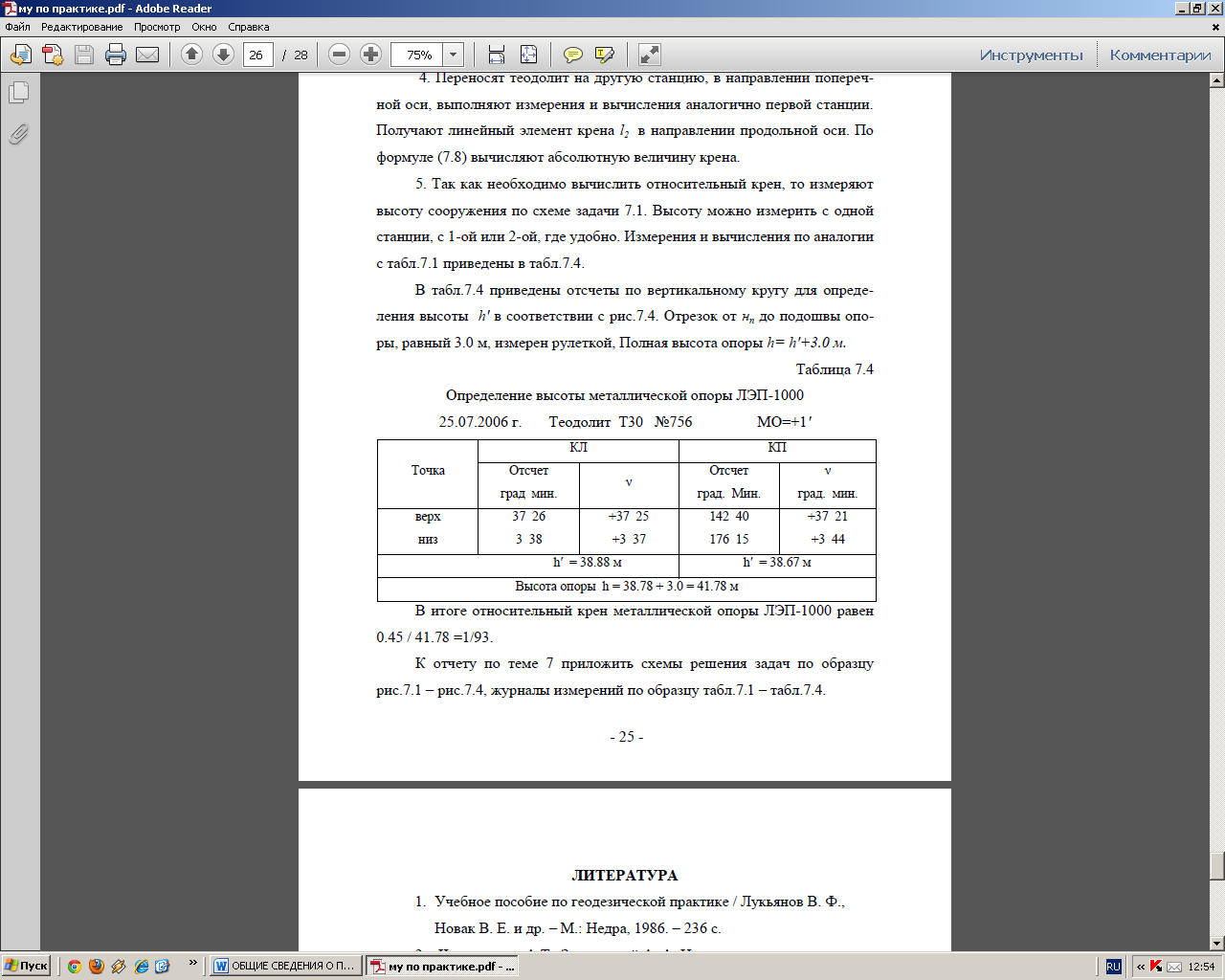

Таблица 13. Определение высоты предмета.

Теодолит Т30 МО= +1^/

12. В итоге K=l/h т.е относительный крен металлической опоры ЛЭП-1000 равен 0.45 / 41.78 =1/93.

Правильность установки конструкций проверяют с помощью геодезических приборов и шаблонов по ранее нанесенным осевым и другим рискам и отметкам. Например, при выверке фундаментов теодолит устанавливают над осевым знаком обноски или крайнего фундамента и наводят крест нитей трубы на осевой знак обноски (фундамента) в противоположном конце здания. Затем, постепенно поворачивая трубу, наводят крест нитей на все проверяемые фундаменты и фиксируют на них фактическое положение осей.
