5. Тахеометрическая съемка

Приборы и принадлежности: теодолит, штатив, отвес, вешки, рейка, рулетка или лента.

Работу начинают с осмотра участка. Выявляют контуры и предметы местности, подлежащие отображению на плане, такие как: полевые дороги,

контуры луга, кустарника, береговой линии и т. п., отдельно стоящие деревья, строения и т. д. Намечают методы съемки: либо съемка способом прямоугольных координат, либо способом полярных координат.

1. Способ прямоугольных координат. Применяется при съемке объектов, расположенных вблизи линии теодолитного хода (не дальше 7 м от створа при составлении плана в масштабе 1:500). Направление линии теодолитного хода принимают за ось Х, перпендикуляр к ней – за ось У. Расстояния по створу до основания перпендикуляров и длины перпендикуляров, восстанавливаемых «на глаз», измеряют рулеткой.

Способ створов. Можно применить при съемке вытянутых контуров, проходящих через участок. Например, съемка полевой дороги (рис. 4). Вешками закрепляется створ ав, привязывается промерами к линиям теодолитного хода. Относительно створа ав производится съемка объекта способом прямоугольных координат как на рис. 4. Створ ав наносят на план по данным промеров и относительно его наносят дорогу.

Примечание: Элемент контура принимают за прямую линию, если точки контура отклоняются от прямой линии не более 1 мм на плане, что соответствует на местности 0.5 м при масштабе плана 1:500.

3. Способ полярных координат. Применяется при съемке контуров, удаленных от сторон теодолитного хода. Точку 2 теодолитного хода (рис. 5) принимают за полюс, сторону 2-3 за полярную ось. На точке 2 устанавливают теодолит и измеряют полярные углы между полярной осью 2-3 и радиус-векторами. Полярные углы измеряют способом совмещения нулей лимба и алидады при одном положении вертикального круга, а радиус-векторы измеряют рулеткой или нитяным дальномером.

Порядок работы:

1. Установка теодолита

2. Центрирование над точкой

3. Нивелирование, т.е. приводят в рабочее положение по уровню.

4. Ориентирование теодолита. Открепляют алидаду, вращая ее, на лимбе устанавливают отсчет, равный 0^º, и снова закрепляют. Открепляют лимб и его вращением трубу наводят на точку теодолитного хода. Отсчет по лимбу должен быть 0^º. Такое действие называется ориентированием лимба по заданному направлению.

5. Измерение высоты прибора. Выделение лентой на рейке.

6. Измерение МО.

7. Съемка точек, набор пикетов. Открепляют алидаду, визируют на точку контура, берут отсчет по лимбу и по дальномеру. Отсчеты выписывают на абрис. Открепляют алидаду, трубу наводят на следующую точку контура, берут отсчеты по лимбу и дальномеру, и так последовательно на все намеченные точки. В конце измерений обязательно навести трубу на точку теодолитного хода, по которой производилось ориентирование лимба, и взять отсчет. Он должен быть равен 0^º. Отклонение допускается не более 5′. В противном случае измерения повторить. Результаты записывают в журнал (табл. 10).

8. Обработка полевых измерений.

а

т.х.1

т.х.2			1.5
2.5	6.3	2.0	5.5	1.5
9.6	10.5	30.0	55.7	69.0

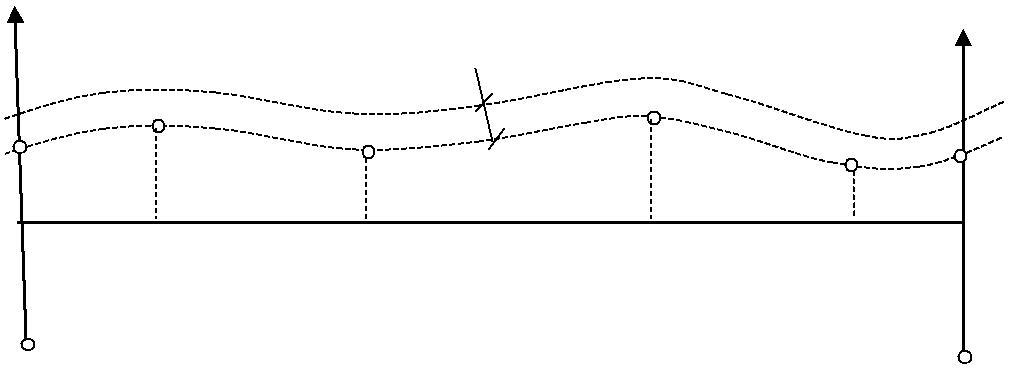

Рис. 4 Абрис съемки полевой дороги.

11.3 4.0

т.х.3

в

т.х.4

81⁰ 10 '

26.0

кустарник
	430 15'
240	26.0		112		0	10 '
	30'
34.5		18.5
луг
			т.х.2
			00
т.х.1

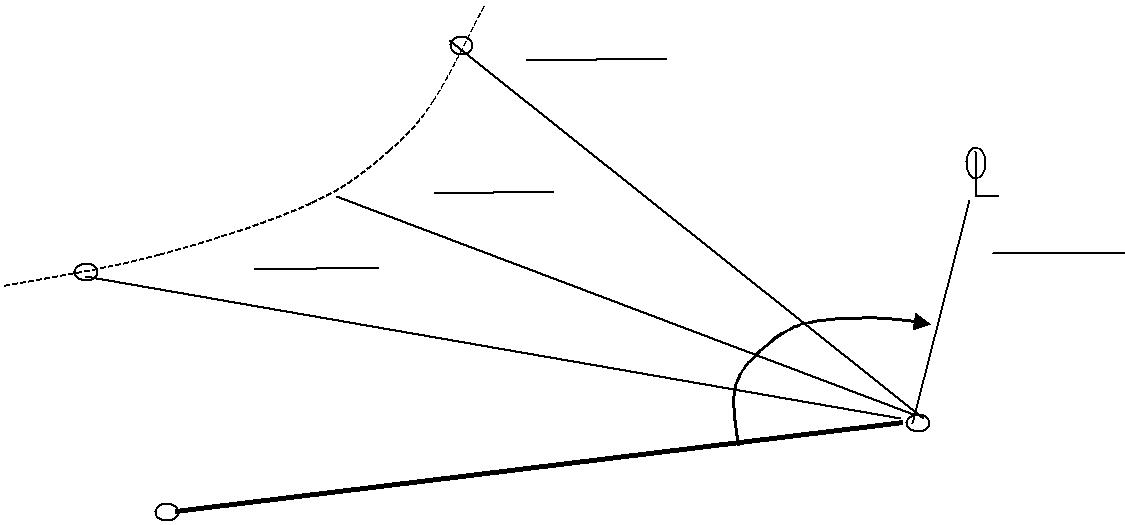

Рис. 5. Абрис съемки контура кустарника и отдельно стоящего дерева.

Таблица 10. Журнал тахеометрической съемки.

№	Отсчет по горизонтальному кругу	Отсчет по вертикальному кругу, КЛ	Дальномерный отсчет	i	v

Результаты измерений отмечают на абрисе – схематическом чертеже местности. Абрисы вычерчиваются аккуратно на листе чертежной бумаги. Линии вычерчивают карандашом по линейке. Кривые линии  аккуратно от руки. Цифры выписывают четко. Абрисы составляются в произвольном масштабе.

Обработка полевых измерений выполняется так же, как при выполнении практической работы по Геодезии 1.
