Модификация размерных стилей AutoCad

Размерные переменные и размерные стили

Управлять процессом отображения размерных и выносных линий, а также масштабом и форматом текста размера позволяет набор из 70 переменных.

Примером такой переменной является DIMSCALE, которая задает общий масштаб элементов размера (текста, стрелок, зазоров между размерной линией и текстом и т. д.). Если установить для нее значение 1.50, все масштабируемые элементы размера увеличатся в 1,5 раза по сравнению со значениями по умолчанию.

Существует два основных способа управления размерными переменными: использование окна Dimension Style Manager (Менеджер стилей размеров) и ввод имени переменной в командной строке.

Изменение размерных переменных обычно производят до создания соответствующих размеров. В отличие, скажем, от переменной LTSCALE, влияющей на длину пробелов прерывистых линий, значение которой можно изменить в любой момент, изменение размерных переменных не должно автоматически обладать обратной силой. Если изменения размерных переменных не сохранены в существующем размерном стиле, они влияют только на вновь создаваемые размеры.

Размерный стиль — это группа установок размерных переменных, которая сохранена под определенным именем. Все ассоциативные размеры входят в размерный стиль. По умолчанию в чертеже имеется один размерный стиль — ISO-25. (метрический) или Standard (английский). Все переменные, хранящиеся в стиле, имеют значения, предлагаемые по умолчанию, что позволяет чертить типичные размеры. Как и в случае слоев, можно создать произвольное количество размерных стилей, присвоить им имена и задать установки. Когда размерный стиль делается текущим, AutoCAD считывает конкретную комбинацию установок размерных переменных и использует заданные в ней значения.

Правка размеров

По умолчанию все команды, за исключением Qdim, создают ассоциативные размеры. Эти размеры имеют так называемые определяющие точки (definition points). Ими являются, в частности, начальные точки выносных линий, точка, задающая расположение размерной линии, точки, выбранные на окружностях и дугах, а также центры окружностей и дуг.

Когда создается первый ассоциативный размер, AutoCAD автоматически образует новый слой с именем DEFPOINTS, содержащий все определяющие точки. Этот слой не выводится на печать, его установки не подлежат изменению. AutoCAD управляет данным слоем автоматически, поэтому не пытайтесь его модифицировать.

При изменении конфигурации посредством команд правки (точнее, при изменении определяющих точек) составные части размера, включая его значение, автоматически обновляются. Кроме того, имеющиеся на чертеже ассоциативные размеры автоматически обновляются при изменении размерного стиля.

На ассоциативные размеры влияют команды Extend, Mirror, Rotate, Scale, Stretch, Trim (только на линейные размеры), Array (при повороте полярного массива), а также опции правки ручек.

Как в Autocad настраивается режим отслеживания.(4)

Настройка режима отслеживания(4)

Полярное отслеживание – это процесс отслеживания фиксированного направления от текущей точки привязки. Направления отслеживаются также в относительных полярных координатах, при этом выдается подсказка о том, какое направление отслеживается (рис. 2.9). При нахождении графического курсора в точке привязки, через некоторое время появляется маленький желтый крестик, отмечающий начало процесса полярного отслеживания.

Включение/выключение режима полярного отслеживания производится нажатием на кнопку «ОТС-ПОЛЯР» (см. рис. 2.5) или функциональную клавишу <F10>. Окно настроек этого режима (доступно из контекстного меню при щелчке правой кнопкой мыши по соответствующему переключателю) представлено на рис. 2.10. По умолчанию отсчет полярного угла начинается против часовой стрелки от горизонтальной оси, направленной вправо.

Рис. 2.10. Диалоговое окно настройки полярного отслеживания

В диалоговом окне есть возможность задания шага (приращения) углов, используемых для генерации линий полярного отслеживания. Шаг можно выбрать из списка стандартных значений (90, 45, 30, 22.5, 18, 15, 10 или 5 градусов). Пользователь может задать и любое другое значение угла, используя системную переменную POLARANG.

При помощи поля «Дополнительные углы» можно задать одиночные значения углов полярного отслеживания, не подчиняющиеся правилу шага. Состояние флажка «Дополнительные углы» контролируется также с помощью системной переменной POLARMODE, а содержимое списка углов – с помощью системной переменной POLARADDANG. Дополнительные углы задаются абсолютным значением, а не как приращение.

Отсчет полярных углов можно вести как абсолютно, от нулевого направления текущей ПСК, так и от направления, определяемого последним построенным сегментом. Для этого необходимо установить соответствующую опцию в диалоговом окне настройки полярной привязки.

Отслеживание объектных привязок

Отслеживание объектных привязок – это метод, являющийся комбинацией объектных привязок и полярных отслеживаний. Включается/вык­лю­чается он щелчком на переключателе «ОТС-ОБЪЕКТ» (см. рис. 2.5) или <F11> на клавиатуре.

На рис. 2.11, а показан случай, когда от центра построенной дуги отслеживается вертикальное направление. При приближении курсора к пересечению этого направления с другим существующим объектом сработает привязка «Пересечение».

Обратите внимание, что если в режиме ввода координат щелкнуть правой кнопкой мыши с нажатым SHIFT, то в появившемся контекстном меню будут доступны команды временных точек привязки (действующих только внутри команды). Кроме того, есть возможность использовать функции «Точка отслеживания» и «Смещение», которые помогают избавиться от необходимости построения вспомогательных линий.

Рассмотрим еще один пример использования всех вышеперечисленных методов. На рис. 2.11, б показано, как можно графически найти центр пятиугольника. Используются три привязки: к середине, нормаль и к конечной точке. Вначале находится середина одной из сторон, затем из этой точки отслеживается перпендикулярное направление («Нормаль: < 306°»). Далее находится вершина и отслеживается направление вертикально вниз («Конточка: < 270°»). В месте пересечения обеих отслеживаний находится центр пятиугольника.

а б

Рис. 2.11. Использование объектного отслеживания

Ввод в AutoCAD координат точек может осуществляться множеством способов:

· указанием положений точек с помощью графического курсора, в том числе с использованием привязок к узлам невидимой координатной сетки;

· заданием положений точек с клавиатуры путем ввода численных значений координат;

· совместным использованием первых двух способов;

· указанием положений точек с помощью объектных привязок на основе геометрии существующих объектов.

Форматы ввода значений координат с клавиатуры:

абсолютные прямоугольные координаты: ... точка: 9,4;

абсолютные полярные координаты: ... точка: 10<25;

относительные прямоугольные координаты: ... точка: @12,34;

относительные полярные координаты ... точка: @5<45.

AutoCAD запоминает координаты последней введенной точки, ее можно использовать в дальнейшем для введения относительных координат.

Для контроля над инструментами обеспечения точности черчения в AutoCAD существуют «переключатели», находящиеся в строке состояния в нижней части экрана (рис. 2.5).

КАК В AUTOCAD НАСТРАИВАЮТСЯ СЕТКИ ПРИВЯЗКИ, ШАГ ПРИВЯЗКИ. ОПИСАТЬ ПРИВЯЗКИ?(1)

Привязка координат

Применение устройства указания для точного ввода координат требует использования специальных команд: •шаговая привязка (SNAP) — привязка координат к узлам невидимой сетки; •объектная привязка (OSNAP — object snap) — привязка координат к различным точкам уже созданных объектов.

Шаговая привязка

Команда SNAP позволяет привязать все точки к узлам воображаемой сетки с определенным пользователем шагом. Эту сетку можно сделать видимой при помощи команды GRID. Присутствие сетки позволяет быстро оценить размеры фрагментов деталей чертежа. Кроме того, сразу становятся видны потенциальные точки шаговой привязки, хотя шаг видимой на экране вспомогательной сетки не обязательно должен совпасть с сеткой шаговой привязки.

Как только вы установите режим шаговой привязки, графический курсор будет передвигаться только между узлами сетки.

Регулировать характеристики привязки можно в диалоговом окне Drafting Settings(Чертёжные настройки), закладка Snap and Grid (Привязка и Сетка) (рис. 1.10).Вызвать окно можно двумя способами:

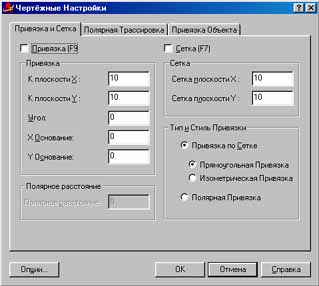

Рис. 1.10. Диалоговое окно Drafting Settings, закладка Snap and Grid

•используя меню Tools(Инструменты) => Drafting Settings(Чертёжные настройки); •с помощью мыши подвести курсор на кнопки GRID(Сетка) или SNAP(Привязка), находящиеся в статусной строке, и по нажатии правой кнопки выбрать Settings.

Объектная привязка

При вводе точек можно использовать геометрию объектов, имеющихся в чертеже. ВAutoCAD такой способ называется объектной привязкой (OSNAP). Он позволяет задавать новые точки относительно характерных точек уже существующих геометрических объектов.

Управление объектной привязкой осуществляется из диалогового окна Drafting Settings(Чертёжные настройки), закладка Object Snap(Объектная привязка) (рис. 1.11),которое вызывается одним из следующих способов:

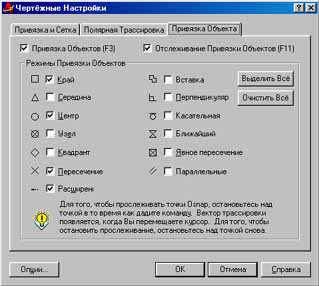

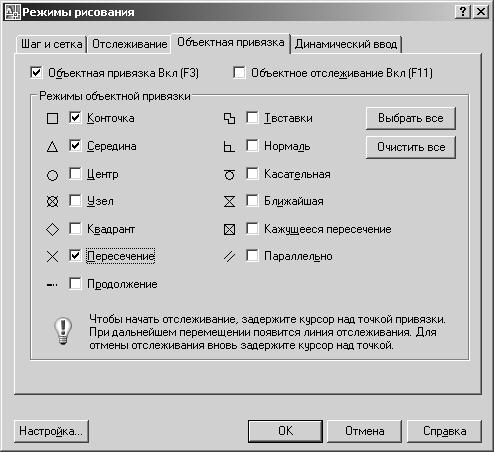

Рис. 1.11. Диалоговое окно Drafting Settings(Чертёжные настройки), закладка Object Snap(Объектная привязка)

Рис. 1.12. Контекстное меню выбора режима объектной привязки

•используя меню Tools(Инструменты) => Drafting Settings(Чертёжные настройки); •с помощью мыши подвести курсор на кнопку OSNAP(шаг) или OTRACK(сетка), находящуюся в статусной строке, и по нажатии правой кнопки выбрать Settings(Параметры); •используя контекстное меню, которое вызывается щелчком правой кнопки мыши при нажатой клавише Shift.

В табл. 1.3. перечислены опции команд объектной привязки. Одной из наиболее существенных функций, значительно облегчающих работу, в AutoCAD является AutoSnap(Автопривязка). Она позволяет упростить все операции, связанные с объектной привязкой. Когда графический курсор проходит вблизи заданной пользователем точки, система извещает об этом следующим образом (рис. 1.18): •точка отмечается маркером, форма которого зависит от типа привязки и ближайшей к курсору точки; •возле точки появляется контекстная подсказка привязки (SnapTip); •графический курсор “примагничивается” к найденной точке.

Таблица 1.3. Опции команд объектной привязки. (ОПИСАНИЕ ПРИВЯЗОК)

Опция	Действие системы
Endpoint •	Привязка к ближайшей конечной точке линии или дуги. Мультилинии, границы области и трехмерного тела
Midpoint •	Средняя точка таких объектов, как линия, дуга. Мультилиния
Center •	Центр окружности, дуги или эллипса
Node •	Привязка к точечному элементу
Quadrant •	Привязка к ближайшей точке квадранта на дуге. Окружности или эллипсе
Intersection	Пересечение двух линий, линии с дугой или окружностью, двух окружностей и/или дуг, сплайнов, границ области
Extension	Новая функция привязки к продолжениям объектов. Помогает пользователю строить объекты, опираясь на линии, являющиеся временным продолжением существующих линий
Insertion •	Привязка к точке вставки текста, атрибута, формы, определения атрибута или блока
Perpendicul • Ar	Привязка к точке на линии, окружности, эллипсе, сплайне или дуге, которая образует совместно с последней точкой нормаль к этому объекту
Tangent •	Привязка к точке на окружности или дуге, которая при соединении с последней точкой образует касательную
Nearest •	Привязка к точке на линии, дуге или окружности, которая является ближайшей к позиции перекрестия
ApparentIntersection		Привязка к точке кажущегося пересечения
Parallel э.д.		Новая функция привязки объектов к параллелям, что расширяет возможности построения объектов, параллельных существующим
