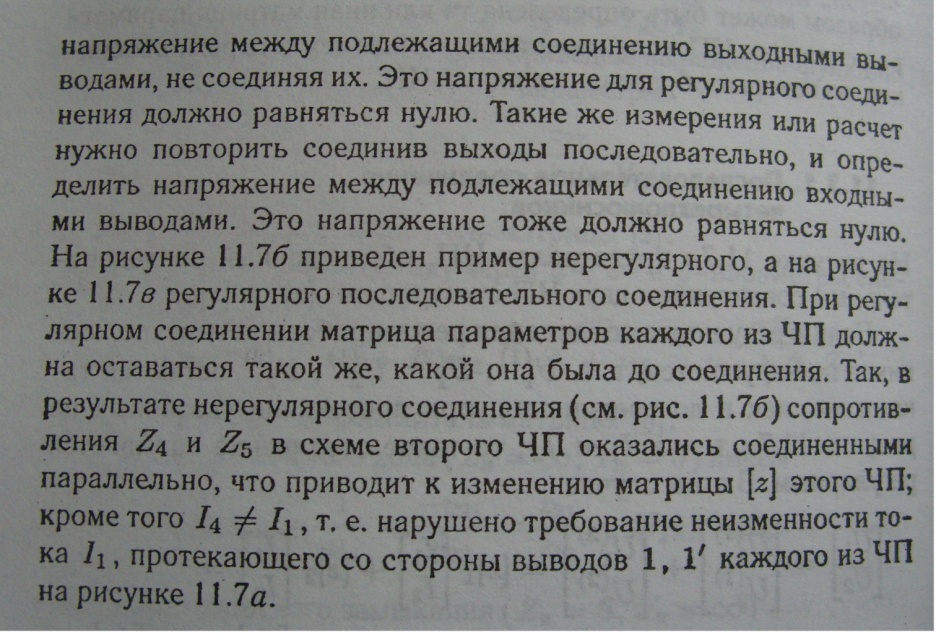

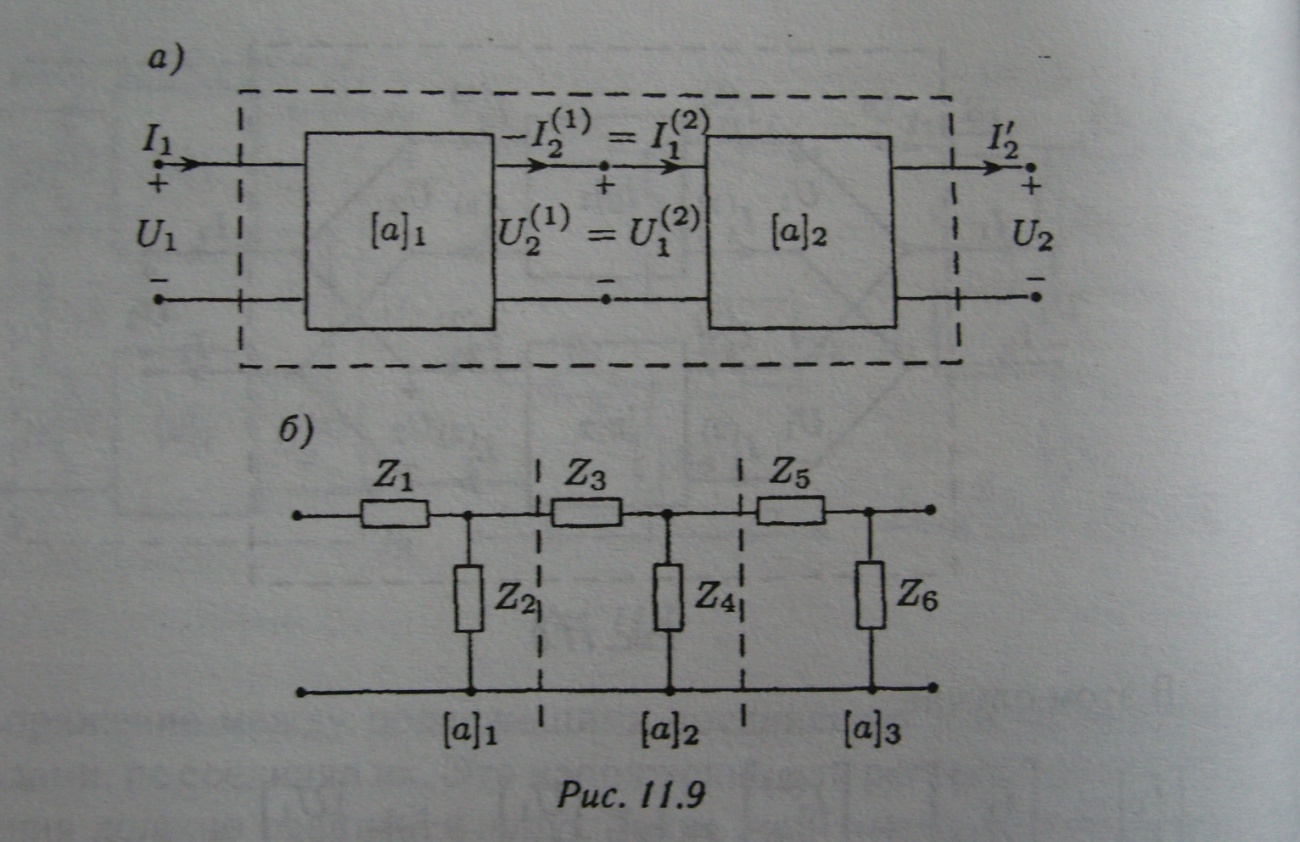

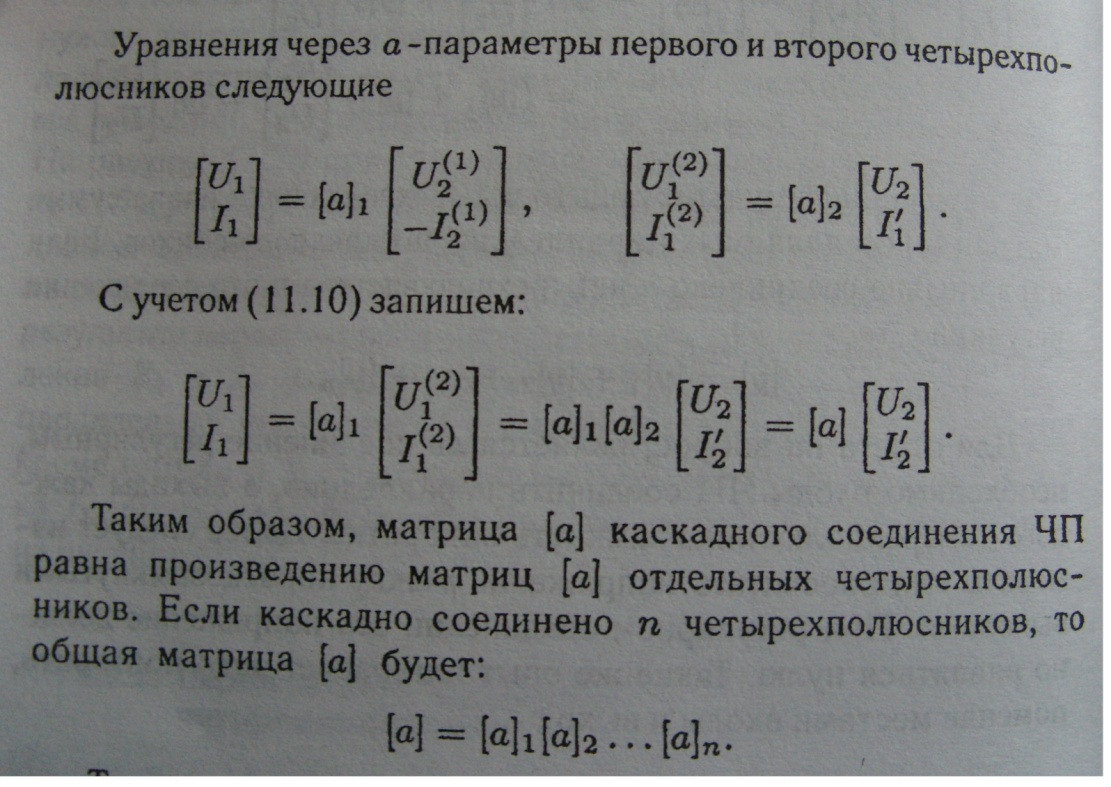

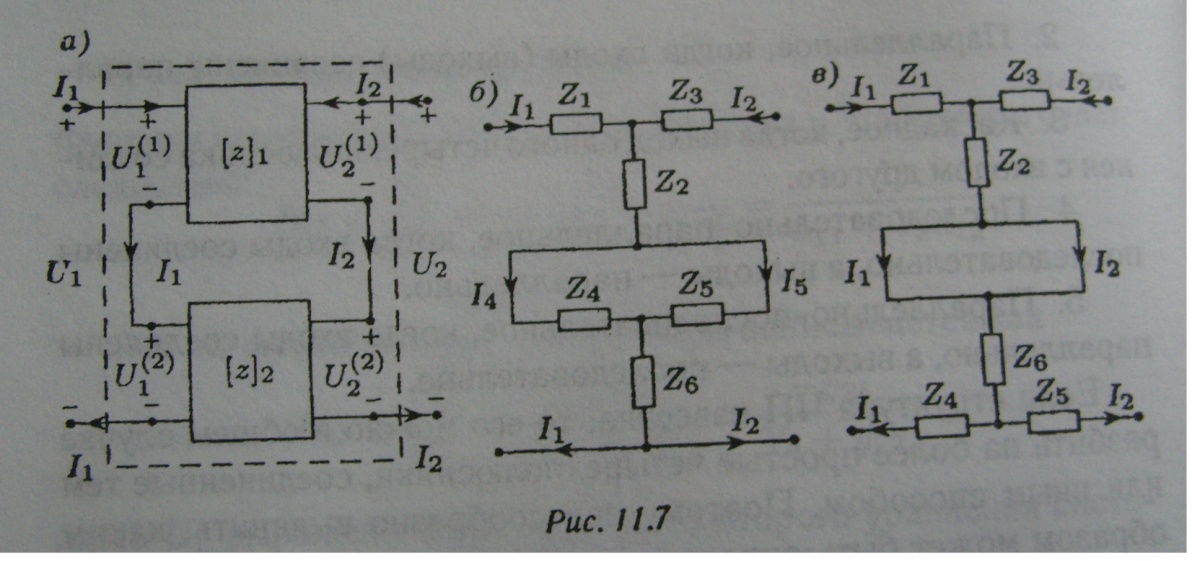

31. Последовательное, параллельное и каскадное соединения четырёхполюсника

3

5

7

7

9

32. Цепи с магнитной связью. Общие сведения

При наличии магнитной связи между двумя или более катушками индуктивности в расчетные уравнения вводятся дополнительные напряжения, учитывающие наличие и направление магнитной связи. При этом напряжение на участке цепи с индуктивностью Ln зависит не только от тока данной ветви In, но и от тока Ip индуктивности Lp ветвей, с которой Ln связана магнитно, и от величины сопротивления взаимной индукции М между этими катушками.

In*Zn+Ip*ZM Ip*Zp+In*ZM, где

ZM=j*w*M

При согласном (встречном) включении магнитные поля катушек взаимно усиливаются (ослабляются). В первом случае знак дополнительного напряжения совпадает со знаком основного напряжения. При встречном направлении магнитной связи знаки основного и дополнительного напряжений противоположны. При построении векторных диаграмм дополнительное напряжение откладывается относительно "своего" тока, то есть тока ветви, с которой рассматриваемая ветвь связана. При согласном включении дополнительное напряжение опережает ток, которым оно вызвано,при встречном - отстает (так как это имеет место при емкостном характере сопротивления). Вследствие магнитной связи из одной ветви в другую также переносится определенная мощность. В символической форме величина комплекса мощности, переносимой из ветви n в ветвь p, определяется как:

Sрn= -/+( Zm*In)*Ip(сопр),

где Ip(сопр) - сопряженный Ip комплекс тока

1

3

33. Последовательное соединение ИСЭ

в тетради







 34. Параллельное соединение ИСЭ

в тетради







35. Схемное устранение магнитной связи

в тетради

36. Воздушный трансформатор. Передаточная функция по току, по напряжению, входное сопротивление

Трансформатором называется статический электрический аппарат, предназначенный для передачи мощности от источника к приемнику через магнитное поле. При этом напряжения и токи изменяются по величине при неизменной частоте. Если трансформатор не содержит стального сердечника, он называется воздушным трансформатором и является линейным элементом электрической цепи (рис. 2.45).

Катушка, присоединенная к генератору, называется первичной обмоткой трансформатора, все величины в первичной цепи имеют индекс 1. Катушка, подключенная к нагрузке, называется вторичной обмоткой, и все величины во вторичной цепи имеют индекс 2.

+формулы в тетради

37. Идеальный трансформатор. Коэффициент трансформации. Передача по току, по напряжению, входное сопротивление. Три основных использования трансформатора

 Коэффициент трансформации трансформатора — это величина, выражающая масштабирующую (преобразовательную) характеристику трансформатора относительно какого-нибудь параметра электрической цепи (напряжения, тока, сопротивления и т. д.)

+формулы в тетради и 3св-а в тетради
