3 . Визначення параметрів підготовки горизонту при залізно дорожньому транспорті і по шарової проходці кільцевої траншеї

Характеристика локомотиву 26Е

Потужніть,квт 4858

Довжина,м 29,9

Мінімальнис радіус повороту,м 90

Максимальна ширина,м 3,15

Висота,м 5,3

Маса,т 254

Навантаження на ось,кН 317,5

Харарактеристика 2ВС-105

Вантажопідйомність,т 105

Об`єм,м³ 48,5

Довжина вагону,м 14,9

Висота вагону,м 3,24

Мінімальний радіус повороту,м 60

3,1 Визначаємо радіус вписування локомотив складу в криву залізно-дорожніх шляхів

м (3,1)

де: R_{ж. min} – мінімальний радіус вписування в криву – 90 м.

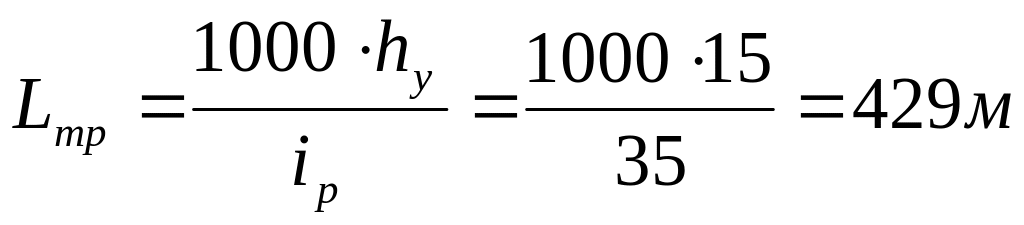

3.2 Визначаємо довжину похилої ділянки траншеї

де: i_р – керівний ухил - 35 ‰.

3,3 Визначаємо висоту шару проходу траншеї

- по умовам максимальної висоти розвантаження

(3,2)

де h_в – висота вагону

h_п – висота рейкового шляху та баластового шару – 0,5 м;

e –безпечна відстань від днища ковша до думпкара– 0,5 м;

H_{Р. max} – максимальна висота розвантаження для екскаватора ЕКГ-10 становить – 8,6 м.

- по умовам максимального радіусу розвантаження

(3,3)

де R_р.max – максимальний радіус розвантаження

В_д – ширина думпкара – 3,2м

R_x – радіус повороту кузова екскаватора – 9.2 м.

с – відстань від верхньої брівки – 1 м;

а – відстань від контура екскаватора до стінки траншеї – 1 м;

β – кут укосу борта траншеї - 60⁰.

3,4 Довжина локомотивоскладу

(3,4)

де l_л – довжина локомотива - 20,6 м;

n_в – кількість вагонів в поїзді – 7;

l_в – довжина вагона -14,9 м.

3,5 Довжина пункту примикання

(3,5)

3,6 Довжина горизонту

(3,6)

3,7 Ширина траншеї

(3,7)

3,8 Ширина траншеї поверху

(3,8)

3,9 Ширина горизонту поверху

(3,9)

3,10 Об’єм похилої траншеї

(3,10)

3 ,11 Об’єм гірничої маси горизонтів підготовлених до виїмки

(3,11)

3,12 Час проходки траншеї

(3,12)

4 . Визначення параметрів водозбірника при проходці траншеї

4.1 Об’єм водозбірника

м³ (4,1)

де: h_в – глубина водозбірника, 3,3м

(4,2)

h_гус - висота гусениць 1,5м;

h_ч.н. – глубина черпання екскаватора нище горизонту стояння – 1.8 м;

В_в – ширина водозбірника понизу, м;

(4,3)

де: Е – ємкість ковша – 12,5м³.

α_э – кут , який долає екскаватор при русі, 12⁰ .

β – кут укосу стінки возбірника - 60⁰.

5 .Визначення параметрів конвеєрного підйомника при розкритті глибоких горизонтів

5,1 Довжина похилої траншеї, м

Lкон= Hкон/sinαк=180/0,276=667м, (5,1)

де: Н_кон – глибина залягання похилої траншеї :

Н_кон=Н_пот=180 м;

α_к – кут нахилу траншеї - 16⁰.

5,2 Визначаємо об’єм переміщаючої гірничої маси стрічковим конвеєром

Qкон=0,7* =0,7*1478439=1034907,3 м³/год (5,2)

де: _. – 1478439 м³/год (пункт:1,6).

5,3 Продуктивність стрічкового конвеєра

(5,3)

де: С – коефіцієнт, який залежить від форми стрічки(С=450);

В_кон – ширина стрічки – 1,6 м.

v – швидкість руху стрічкі – 2,5 м/с.

γ – щільність породи в цілику – 3,4 т/м³.

К_р – коефіцієнт роз рихлення породи – 1,25

5,4 Кількість стрічкових підйомників необхідних для переміщення корисної копалини

(5,4)

Приймаю: 1 стрічковий підйомник

де: Т_год – кількість годин роботи конвеєрного підйомника в рік – 6000 год.

К_в – коефіцієнт використання конвеєрного підйомника в часі – 0,8.

5,5 Кут нахилу між продільною оссю конвеєра і верхньою бровкою уступу

(5.5)

де: β_кон – кут укосу неробочого борта кар’єра – 23,6⁰ (пукт 6,2 ,формула (6,10))

5,6 Ширина траншеї понизу

(5,6)

5,7 Об’єм гірничої маси для проведення похилої траншеї

(5.7)

5,8 Площа перевантажую чого пункту

(5,8)

Де: -ширина дробарки, 7,2м

- довжина дробарки 7,3 м

- мінімальний радіус повороту автосамоскида, 9 м

20 – безпечна відстань

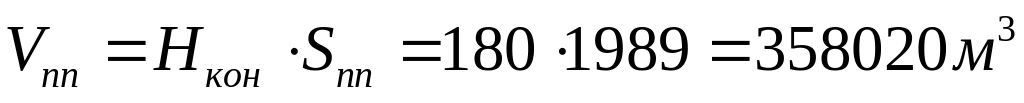

5,9 Об`єм порід, необхідний для будівництва П.П.

5,10 Продуктивність дробарки

Q_{ди –} годинна продуктивність дробарки, 3200 т/год

T_год – кількість часів роботи дробарки за рік (6000год)

γ-щільність породи (γ=3,4т/м³)

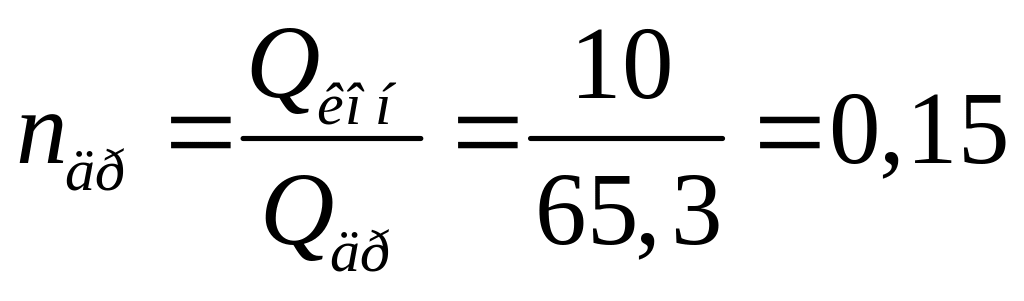

5,11 Необхідне число дробарок

Приймаємо 1 дробарку
