Тема 25 Электронный ключ и базовые логические элементы

1. На выходе электронного ключа на биполярном транзисторе  формируется логическая единица (напряжение, равное примерно 5 вольтам), если … на вход ключа подано нулевое напряжение (логический нуль)

2. На быстродействие (время переключения) электронного ключа, схема которого изображена на рисунке, влияет(-ют) …  входная и выходная емкости транзистора, а также сопротивление нагрузки

3. Какой тип канала МДП транзистора изображен на схеме электронного ключа?  Индуцированный канал n-типа

4. На рисунке приведено условное изображение логического элемента … И

5. При какой комбинации входных сигналов Х1 и Х2 состояния выхода Y= 1? Х1=1, Х2=1

6. При какой комбинации входных сигналов Х1 и Х2 состояния выхода Y= 0? Х1=1, Х2=1

7. При какой комбинации входных сигналов Х1 и Х2 состояния выхода Y=1? Х1= 0, Х2= 0

8. При какой комбинации входных сигналов Х1 и Х2 состояния выхода Y = 0? Х1= 0, Х2= 0

9. Базовый логический элемент ТТЛ, схема которого показана на рисунке, выполняет логическую функцию …. И-НЕ

10. На рисунке показана схема логического элемента … НЕ

11. В логических элементах какого типа используется многоэмиттерный транзистор? ТТЛ

12. В логических элементах какого типа используются комплементарные полевые транзисторы? КМДП

13. На рисунке показана схема логического элемента типа …КМДП

14. На рисунке показана электрическая схема логического элемента типа …ТТЛ

15. При какой комбинации входных сигналов Х1, Х2, X3, X4 состояния выхода Y = 0? Х1= 0, Х2= 0, X3= 0, X4= 0

16. При какой комбинации логических входных сигналов Х1, Х2, X3, X4 состояния выхода Y = 0? Х1= 0, Х2= 0, X3= 1, X4= 0

17. При какой комбинации логических входных сигналов Х1, Х2, X3, X4 состояния выхода Y = 0? Х1= 0, Х2= 0, X3= 0, X4= 1

18. При какой комбинации логических входных сигналов Х1, Х2, X3, X4 состояния выхода Y = 1? Х1= 1, Х2= 0, X3= 1, X4= 1

19. При какой комбинации логических входных сигналов Х1, Х2, X3, X4 состояния выхода Y = 1? Х1= 0, Х2= 1, X3= 1, X4= 1

20. При какой комбинации логических входных сигналов Х1, Х2, X3, X4 состояния выхода Y = 1? Х1= 1, Х2= 1, X3= 1, X4= 1

Тема 26 Комбинационные устройства

1. На рисунке показано условное изображение комбинационной схемы … дешифратора

2. Состояния выхода Y при входных сигналах Х1=1, Х2 =0, Х3=1, Х4=0 … равно Y=1

3. Состояния выхода Y при входных сигналах Х1=1, Х2 =1, Х3=1, Х4=0 … равно Y= 0

4. Состояния выхода Y при входных сигналах Х1=1, Х2 =1, Х3=0, Х4=1 … равно Y=1

5. Состояния выхода Y при входных сигналах Х1=1, Х2 = 0, Х3= 0, Х4=1 … равно Y= 0

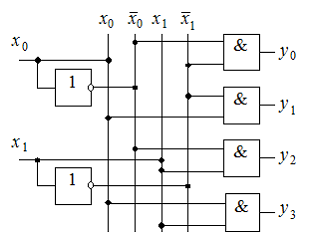

6. На рисунке показана функциональная схема комбинационной схемы… дешифратора

7. На рисунке показано условное изображение комбинационной схемы … мультиплексора

8. На рисунке показано условное изображение комбинационной схемы …полного сумматора

9. Укажите наиболее точное определение комбинационной логической схемы. Преобразователь совокупности входных логических уровней (входного кода) в выходной код без запоминания

10. Укажите наиболее точное определение дешифратора. Комбинационная схема, у которой логическая единица возникает на одном выходе, при подаче определенного кода на входе

11. Какую операцию может выполнять дешифратор? Преобразование числа в двоичном коде в десятичный код

12. Какую операцию может выполнять шифратор? Преобразование десятичного числа в двоичное число

13. Какую операцию может выполнять мультиплексор? Преобразование множества информационных каналов последовательно в один информационный канал

14. Состояния выхода Y при входных сигналах Х1=1, Х2 =0, Х3=0, Х4=0 …равно Y=1

15. Состояния выхода Y при входных сигналах Х1=1, Х2 = 0, Х3=1, Х4= 0 …равно Y= 0

16. Состояния выхода Y при входных сигналах Х1=1, Х2 =1, Х3=0, Х4= 0 … равно Y=1

17. Состояния выхода Y при входных сигналах Х1= 0, Х2 =1, Х3=1, Х4=1 … равно Y= 0
