Тема 30 Аналого-цифровые и цифро-аналоговые преобразователи

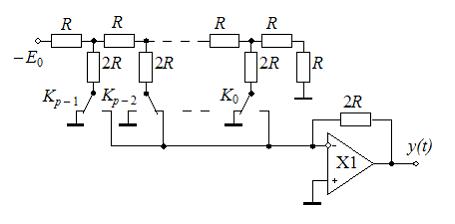

1. В схеме цифро-аналогового преобразователя (ЦАП) с цепочкой R-2R входной двоичный код воздействует на …. ключи К₀, К₁, …

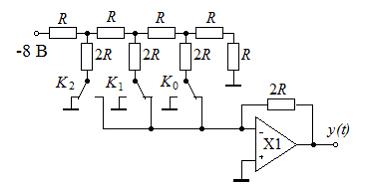

2. На вход трехразрядного цифро-аналогового преобразователя (ЦАП) поступает двоичный код 010, воздействующий на ключи К₀, К₁, К₂ (см. рисунок). Какое напряжение возникает  на выходе ЦАП, если шаг квантования, равен 1 вольт? 2 В

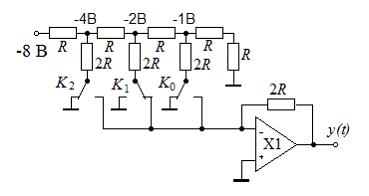

3. С помощью цепочки R-2R в схеме цифро-аналогового преобразователя (ЦАП) (см. рисунок) создаются напряжения -1, -2, -4 вольт, модуль которых соответствует  значимости разрядов двоичного кода. Инвертирующий усилитель на ОУ X1 инвертирует эти напряжения и может передать их сумму на выход ЦАП. На вход трехразрядного ЦАП поступает двоичный код 010, воздействующий на ключи К₀,К₁, К₂. Какое напряжение возникает на выходе ЦАП? 2 В

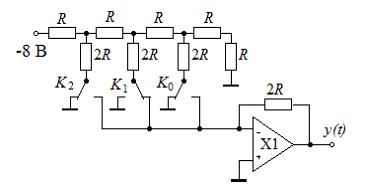

4. Какое напряжение возникает на выходе трехразрядного цифро-аналогового преобразователя (ЦАП), если на ключи K₂, K₁, K₀ воздействует двоичный код 011 (см. рисунок), а шаг квантования, обеспечиваемый с помощью цепочки R-2R, равен 1 вольту? 3 В

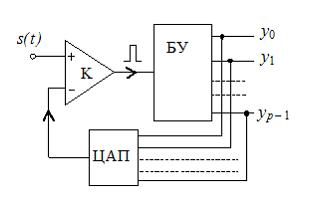

5. Число разрядов p аналого-цифрового преобразователя (АЦП) последовательного приближения (поразрядного уравновешивания), схема которого показана на рисунке, зависит  … от числа разрядов ЦАП и числа выходов блока управления БУ

6. Какой двоичный код поступает на вход трехразрядного цифро-аналогового преобразователя (ЦАП), если на его выходе возникает напряжение, равное 3 вольтам, шаг квантования ЦАП равен 1 вольту, а ключи K₀, K₁, K₂ переключаются при воздействии младшего, следующего и старшего разрядов шины данных соответственно? 011

7. За сколько тактов выполняется преобразование аналогового сигнала в двоичный код в 8-х разрядном аналого-цифровом преобразователе (АЦП) поразрядного уравновешивания (последовательного приближения)? 8

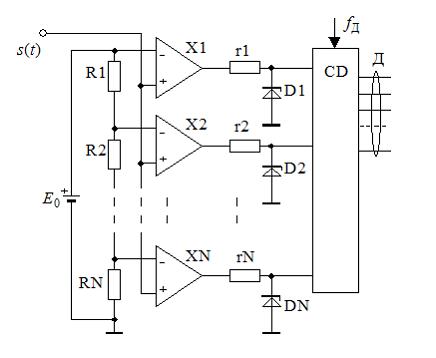

8. Какой двоичный код формируется на выходе параллельного двухразрядного аналого-цифрового преобразователя (АЦП) (см. рисунок), если на каждом резисторе R падает напряжение шага квантования, равное 1 В, а на вход поступает постоянное напряжение s(t) = 2,1 В? 10

9. В N-разрядном ПАРАЛЛЕЛЬНОМ аналого-цифровом преобразователе (АЦП) получение двоичного кода выполняется за ….  1 период сигнала дискретизации (1 такт)

10. Какой двоичный код поступает на вход трехразрядного цифро-аналогового преобразователя (ЦАП), если шаг квантования равен 1 В, ключи K₀, K₁, K₂переключаются при воздействии младшего, следующего и старшего разрядов шины данных соответственно и на выходе ЦАП имеется напряжение 2 В? 010

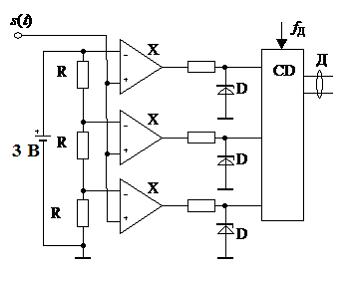

11. Какой двоичный код формируется на выходе параллельного двухразрядного аналого-цифрового преобразователя (АЦП), если на каждом резисторе R падает напряжение шага квантования 1 В, а на вход поступает напряжение 3,1 вольта? 11

12. На вход двухразрядного цифро-аналогового преобразователя (ЦАП) поступает двоичный код 11. Шаг квантования при преобразовании равен 1 В. Какое аналоговое напряжение возникает на выходе ЦАП? 3 В

13. Двухразрядный параллельный аналого-цифровой преобразователь (АЦП) преобразовывает положительные входные напряжения в выходной двоичный код. Округление (квантование) отсчетов входного сигнала до ближайшего уровня квантования производится усечением числа — отбрасыванием в записи числа, соответствующего напряжению отсчета, всех десятичных знаков после запятой.  Какой двоичный код формируется на выходе этого АЦП, если на вход поступает напряжение 3,1 В, а шаг квантования равен 1 В? 11

14. Двухразрядный параллельный аналого-цифровой преобразователь (АЦП) преобразовывает положительные входные напряжения в выходной двоичный код. Округление (квантование) отсчетов входного сигнала до ближайшего уровня квантования производится усечением числа — отбрасыванием в записи числа, соответствующего напряжению отсчета, всех десятичных знаков после запятой.  Какой двоичный код формируется на его выходе, если на вход поступает напряжение 2,4 В, а шаг квантования равен 1 В? 10

15. Двухразрядный параллельный аналого-цифровой преобразователь (АЦП) преобразовывает положительные входные напряжения в выходной двоичный код. Округление (квантование) отсчетов входного сигнала до ближайшего уровня квантования производится усечением числа — отбрасыванием в записи числа, соответствующему входному напряжению, всех десятичных знаков после запятой.  Какой двоичный код формируется на его выходе, если на вход поступает напряжение 1,3 В, а шаг квантования равен 1 В? 01

16. Двухразрядный параллельный аналого-цифровой преобразователь (АЦП) преобразовывает положительные входные напряжения в выходной двоичный код. Округление (квантование) отсчетов входного сигнала до ближайшего уровня квантования производится усечением числа — отбрасыванием в записи числа, соответствующего входному напряжению, всех десятичных знаков после запятой.  Какой двоичный код формируется на его выходе, если на вход поступает напряжение 0,2 В, а шаг квантования равен 1 В? 00

17. На вход двухразрядного цифро-аналогового преобразователя (ЦАП) поступает двоичный код 10. Шаг квантования при преобразовании равен 1 В. Какое аналоговое напряжение возникает на выходе ЦАП? 2 В

18. На вход двухразрядного цифро-аналогового преобразователя (ЦАП), параметр которого —  шаг квантования равен 1 В, поступает двоичный код 01. На выходе такого ЦАП возникает постоянное напряжение, равное …1 В

19. На вход двухразрядного цифро-аналогового преобразователя (ЦАП) поступает двоичный код 10. Шаг квантования при преобразовании равен 1 мВ. Какое аналоговое напряжение возникает на выходе ЦАП? 2 мВ
