Тема 17 Биполярные транзисторы

1. На рисунке приведено условное графическое изображение …  биполярного транзистора

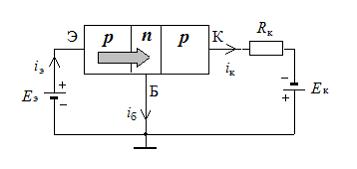

2. На рисунке указаны стрелки для положительных значений напряжений Еэ и Ек. Укажите со знаком напряжения источников питания Еэ и Ек (их полярности) биполярного транзистора p-n-p типа относительно корпуса в АКТИВНОМ режиме.      ОТВЕТ +Еэ, -Ек

3. Область …базы биполярного транзистора должна иметь малую толщину, так чтобы средняя длина свободного пробега носителей в ней была много больше ее толщины.

4. При указанных на рисунке полярностях источников напряжения Eэ и Eк возникает …активный режим работы (эмиттерный переход открыт, а коллекторный - закрыт)

5. У биполярного транзистора токи эмиттера, коллектора и базы связаны соотношением: Iэ = Iб + Iк. При токе коллектора Iк  = 9 мА коэффициент передачи тока эмиттера б = Iк/Iэ равен 0,9. Значение коэффициента передачи тока базы в = Iк/Iб равно …9

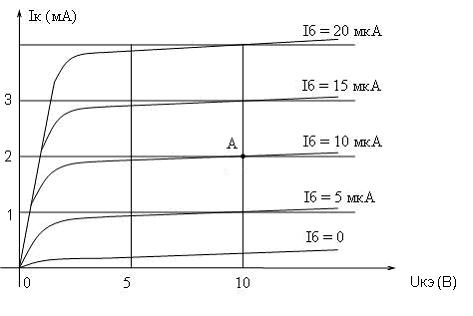

6. Заданы выходные характеристики биполярного транзистора. Статический коэффициент передачи тока базы в = Iк/Iб в рабочей точке A равен …200

7. Количество выводов от структуры  p-n-p биполярного транзистора равно …3

8. Биполярный транзистор имеет, как правило,  …3 вывод(-а).

9. В биполярном транзисторе ток коллектора практически равен току эмиттера (коэффициент передачи тока эмиттера б →1), так как  …толщина базы транзистора мала

10. Укажите названия электродов биполярного транзистора. ОТВЕТ 1 – база, 2 – коллектор, 3 – эмиттер

11. Токи, снимаемые с выводов А, В, С биполярного транзистора в активном режиме равны: I_А = 10 мА, I_В = 2 мА, I_С =  12 мА. Выводы соответствуют следующим электродам транзистора: А – коллектор, В – база, С – эмиттер

12. В биполярном транзисторе в активном режиме токи коллектора и базы соответственно равны: I_К  = 1 мА, I_Б  = 0,1 мА. Определите коэффициент передачи тока базы транзистора в. 10

13. В биполярном транзисторе токи коллектора и эмиттера соответственно равны: I_К = 0,9 мА, I_Э  = 1 мА. Тогда коэффициент передачи тока эмиттера б будет равен … 0,9

14. В n-p-n транзисторе ОСНОВНЫМИ носителями заряда в базе являются…дырки

15. Эмиттерная область n-p-n транзистора образована полупроводником…n-типа

16. Укажите формулу, по которой определяется коэффициент передачи тока эмиттераб, если токи коллектора, базы и эмиттера обозначены соответственно: Iк, Iб, Iэ. б = Iк/Iэ

17. Укажите формулу, по которой определяется коэффициент передачи тока базы в, если токи коллектора, базы и эмиттера обозначены соответственно: Iк, Iб, Iэ. в = Iк/Iб

18. Перечислите схемы включения биполярного транзистора Ответ 1 – ОЭ, 2 – ОБ, 3 – ОК

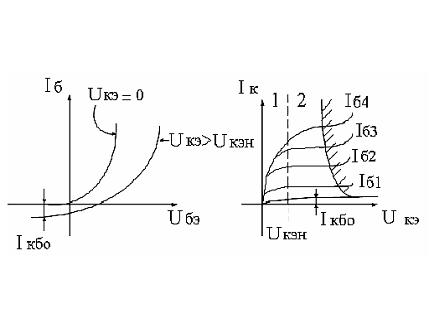

19. На рисунке изображены вольт-амперные характеристики …транзистора

20. Количество p-n переходов в структуре биполярного транзистора равно …2

21. В схеме, представленной ниже, в активном режиме, ток коллектора транзистора равен 5 мA, напряжение питания  Е=15 В, сопротивление R=1 кОм. Тогда напряжение коллектор-эмиттер Uкэ равно … 10 В

22. В схеме, представленной ниже, в активном режиме ток коллектора транзистора равен 5 мA, ток базы равен 50 мкА, напряжение питания Е=10 В. Если ток базы увеличится, то ток коллектора тоже увеличится, а напряжение на коллекторе относительно корпуса …уменьшится.

23. В схеме, представленной ниже, в активном режиме ток коллектора транзистора равен 5 мA, напряжение питания Е=10 В. Если сопротивление резистора R увеличится, то напряжение на коллекторе относительно корпуса …уменьшится.

24. При увеличении сопротивления резистора R_Б в активном режиме работы транзистора ток базы уменьшится и ток коллектора …    уменьшится

25. Если в активном режиме работы транзистора сопротивление резистора R_Б в цепи базы уменьшить, то токи базы и коллектора увеличиваются. В этом случае напряжение U_КЭ на коллекторе транзистора относительно корпуса … уменьшится

26. В активном режиме работы ток коллектора определяется в основном током эмиттерного перехода транзистора. Напряжение на коллекторе транзистора в цепи, представленной на рисунке, в этом случае практически не влияет на ток коллектора. Следовательно, при увеличении напряжение питания Е  падение напряжения U_R на резисторе практически не изменится и напряжение на коллекторе транзистора U_КЭ …увеличится
