4.Розрахунок і побудова механічної характеристики електропривода

4.1. Зводимо поточні моменту статичного опору робочої машини до валу електродвигуна за формулою (для кожного значення ділянки):

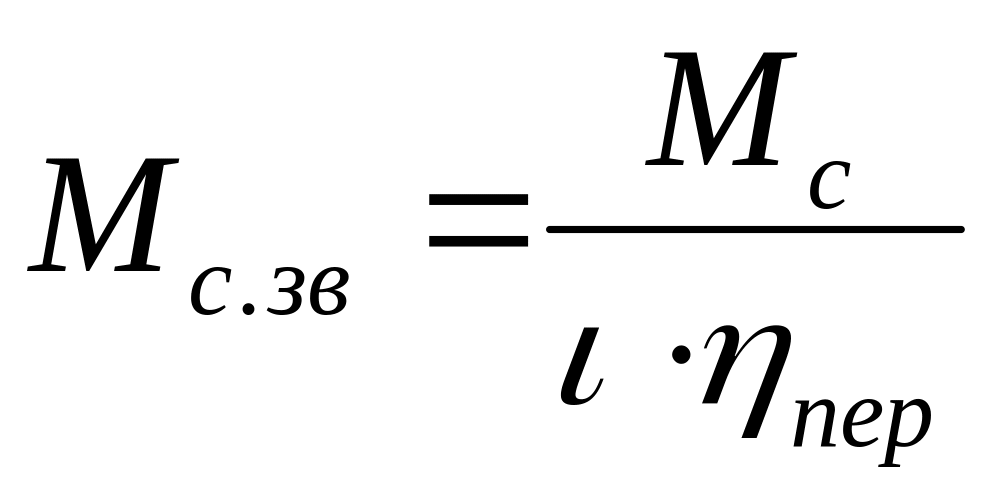

(4.1) Н·м

Результати розрахунків записуємо до таблиці 3 рядок 3 (значення М_с наведено в таблиці 1). Графік механічної характеристики М_сзв = f(ω) робочої машини зображено на графічні частині.

4.2. Визначаємо динамічний момент на кожній ділянці за формулою:

(4.2)

Н·м

Від значень рядка 2 таблиці 3 віднімаємо відповідні значення рядка 3 цієї ж таблиці.

4.3. Аналогічно визначаємо інші значення, результати розрахунків заносимо в результуючу таблицю № 3 рядок 4.

Таблиця №3 Результати розрахунків

№ рядка	Параметри	Значення
1	ω, с-1	0
2	Мд, Н∙м											0
3	Мс.зв, Н∙м
4	Мдин, Н∙м

4.4. За результатами розрахунків будуємо графік механічної характеристики електроприводу М_дин. = f(ω), який зображено на графічні частині.

5.Визначення тривалості пуску електродвигуна

5.1. Час пуску електродвигуна можна отримати з виразу:

t_п = ј_пр·∆ω / М_{дин.сер.} (с) (5.1)

де ј_п – момент інерції приводу, визначається по формулі: ј_пр = ј_м + ј_дв (5.2)

ј_пр = ______ + ______ = ______ кг/м²

ј_м – момент інерції робочої машини (дано в завданні), кг·м²;

ј_дв – момент інерції електродвигуна (див. пункт 2.4), кг·м².

∆ω – зміна кутової швидкості на кожній ділянці, визначається по формулі

∆ω = ω_кін - ω_поч, с^-1 ; (5.3)

Для першої ділянки ω_поч = 0, ω_кін = ___, с^-1 (наступне значення, після 0, рядка 3 таблиці 2), кінцеве значення першої ділянки одночасно є початковим для другої і т.д.

∆ω = _____ - 0 = _____, с^-1

Середній динамічний М_{дин.сер} момент для кожної ділянки визначаємо за формулою

М_{дин.сер.} = (М_{дин. 1} + М_{дин. 2}) / 2 (5.4)

Як приклад наводимо розрахунок для першої ділянки:

М_{дин.сер.1} = ( _____ + _____ ) / 2 = _____ Н · м

t_п1 = _____· _____ / _____ = _____ (с)

Аналогічно визначаємо інші значення, результати розрахунків заносимо в таблицю 4, рядки 2 і 3.

Таблиця № 4 Результати розрахунків

№ рядка

ω, с-1

1

Мдин, Н∙м

2

Мдинсер Н∙м

3

tпр, с

5.2. Розрахунки проводимо для кожної ділянки, результати заносимо до результуючої таблиці № 4

5.3. Час пуску електропривода визначаємо, як алгебраїчну суму на окремих ділянках ∑t_пр = t_пр1 + t_пр2 + ........+ t_пр9 (с) (5.5)

∑t_пр = ____ + ____ + ____ +____ + ____ + ____ + ____ + _____ + ____ = ____ (с)

5.4. За даними таблиці будуємо графік часу пуску t_п=f(ω) електропривода, який зображено на графічні частині.
