5.2. Определение средневзвешенного коэффициента отражения.
Средневзвешенный коэффициент отражения при боковом освещении определяют по формуле
(10)
Где, ρ1 – коэффициент отражения пола (для ксилолитовых и паркетных полов равен 0,2-0,3, для полов из линолеума, бетонных и деревянных крашеных – 0,15-0,20 и для полов асфальтовых и торцовых – 0,08-0,12);
ρ2 – коэффициент отражения потолка и стен (при светлых тонах стен принимается равным 0,6, при средних тонах – 0,4);
F – площадь стен и потолка, м2.
r
= 2.4
5.3 Определение количества оконных проемов.
Количество
оконных проемов определяется по формуле
5.4 Определение площади одного окна.
Площадь одного окна определяется по формуле
При
высоте окна h=2415
, ширина окна b=
3020 .
Далее, по ГОСТ 12506-81 (табл.16), устанавливаем размер проема 2966*1164 и подбираем оконные блоки.
установлены
два блока марок НС7-124 и НС7-124

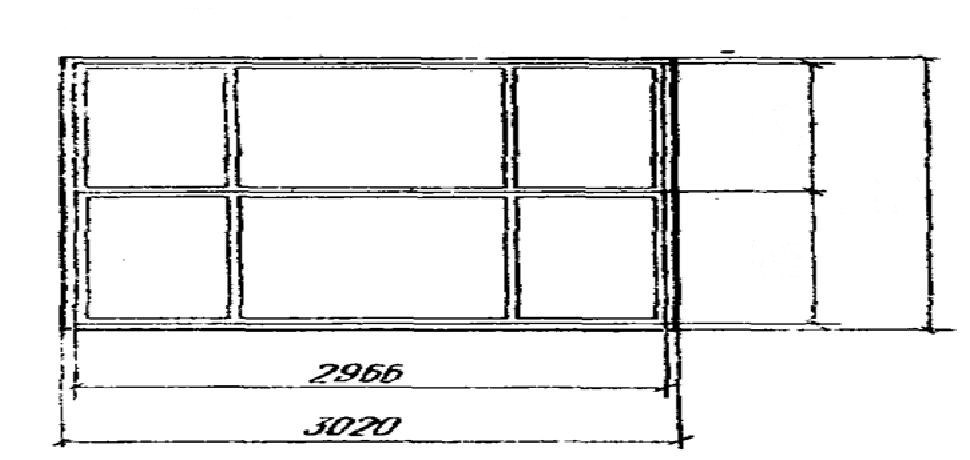

Рисунок 3. Параметры выбранного оконного блока.
6. РАСЧЕТ И ПРОЕКТИРОВАНИЕ ФУНДАМЕНТОВ
6.1. Оценка инженерно-геологических условий
В курсовой работе студенту необходимо определить глубину заложения столбчатых фундаментов и размеры их подошвы, при этом следует помнить, что при подсчете нагрузок выбирается самый нагруженный фундамент, а затем спроектировать его в сборном или монолитном варианте.
6.1.1. Определение объемной массы скелета грунта (г/см3)
Объемная масса скелета грунта определяется по формуле
γ II – объемная масса (вес) грунта, т. е. отношение массы всего грунта в образце, в т. ч. и массы воды, заключенной в порах, к объему образца;
W – влажность грунта (в долях единицы), т. е. отношение массы воды к
массе высушенного грунта;
γск – объемная масса (вес) скелета грунта, т. е. отношение массы (веса)
минеральных частиц грунта в образце к объему всего образца.
6.1.2 . Определение коэффициента пористости.
Коэффициент пористости определяется по формуле
(15)
γs – удельная масса грунта, т. е. отношение массы твердых (минеральных) частиц грунта к их объему;
e0 – природное (начальное) значение коэффициента пористости, т. е. отношение объема пор грунта к объему его скелета.
6.1.3. Определение пористости.
Пористость определяется по формуле
n = e0 / (1 + e0 ) (16)
где n – пористость грунта, т. е. объем пор для единицы объема грунта.
6.1.4.Определение степени влажности.
Степень влажности определяется по формуле
G = W · γs / γw · e0 , (17)
где γw – удельная масса воды;
величина γw · e0 / γs = Wп – полная влагоёмкость грунта, т. е. влажность, теоретически соответствующая полному заполнению пор водой.
По вычисленному значению степени влажности для грунтов, имеющих жесткий скелет (пески, пылеватые грунты), появляется возможность охарактеризовать их по степени водонасыщенности:
маловлажные – 0 < G < 0,5;
влажные – 0,5 < G < 0,8;
насыщенные водой – 0,8 < G < 1.
По степени водонасыщенности грунт относится к маловлажным.
