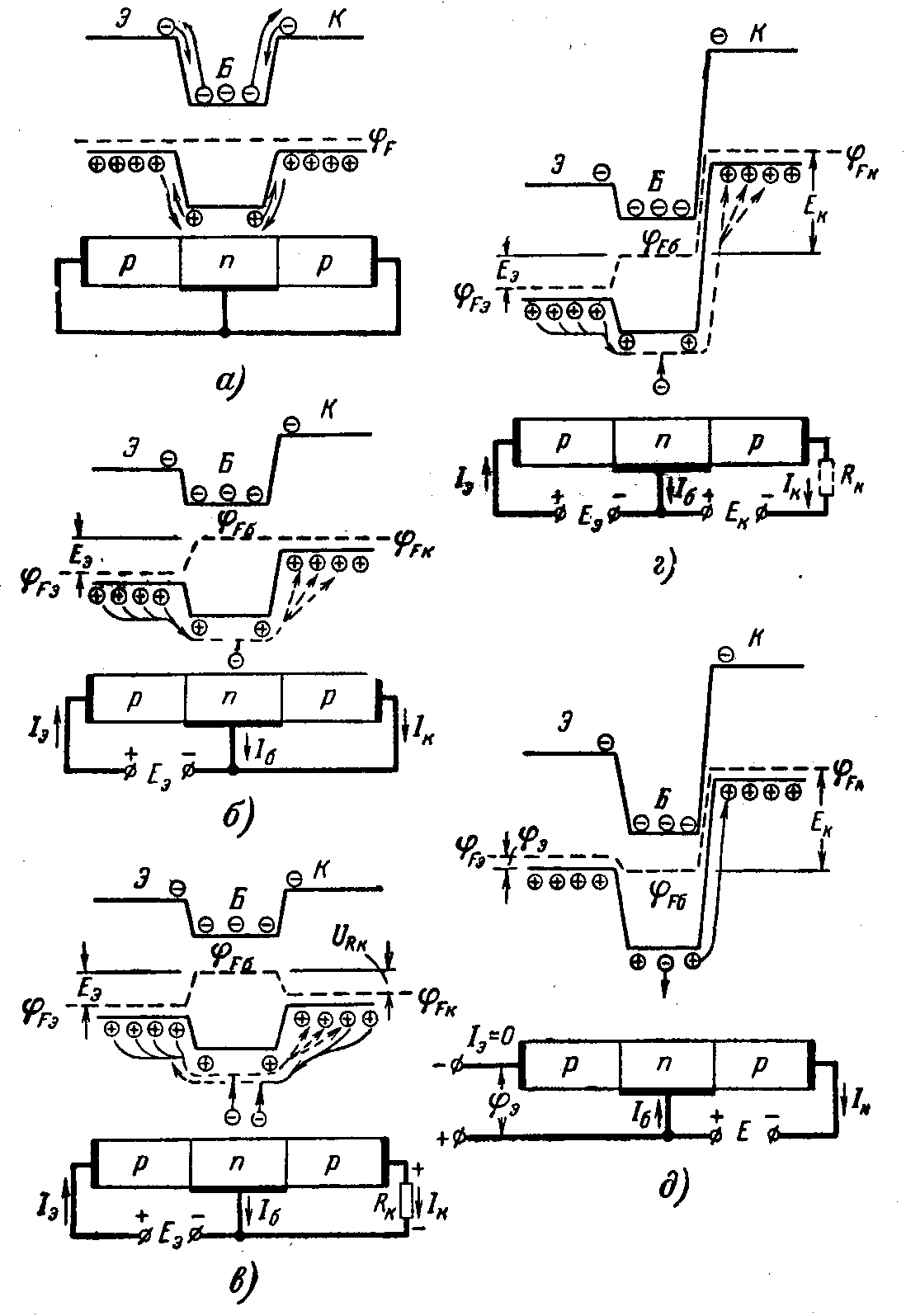

- •Зонные диаграммы для плоскостного транзистора при различных режимах его работы
- •Статические характеристики транзистора при включении по схеме с общим эмиттером: (a) – выходные, (б) – входные.
- •Конструкция пт и схема включения; мдп и биполярный транзисторы.
- •Структуры мдп транзисторов с собственным и индуцированным каналами; статические вах мдп транзистора.
- •1) Широкая полоса частот, начиная от пост. Тока
- •4) Высокий входной импеданс
- •5) Низкий выходной импеданс
- •Преобразования напряжения в частоту (плюс счетчик импульсов за фиксир. Δt)
1. Туннельный пробой
В основе этого вида пробоя лежит туннельный эффект (туннелирование электронов через потенциальный барьер). Под высотой потенциального барьера следует понимать ширину запрещенной зоны, а под шириной барьера – расстояние d между “противостоящими” зонами.
Вероятность туннельного эффекта для потенциального барьера шириной d и высотой Ф определяется экспонентой:

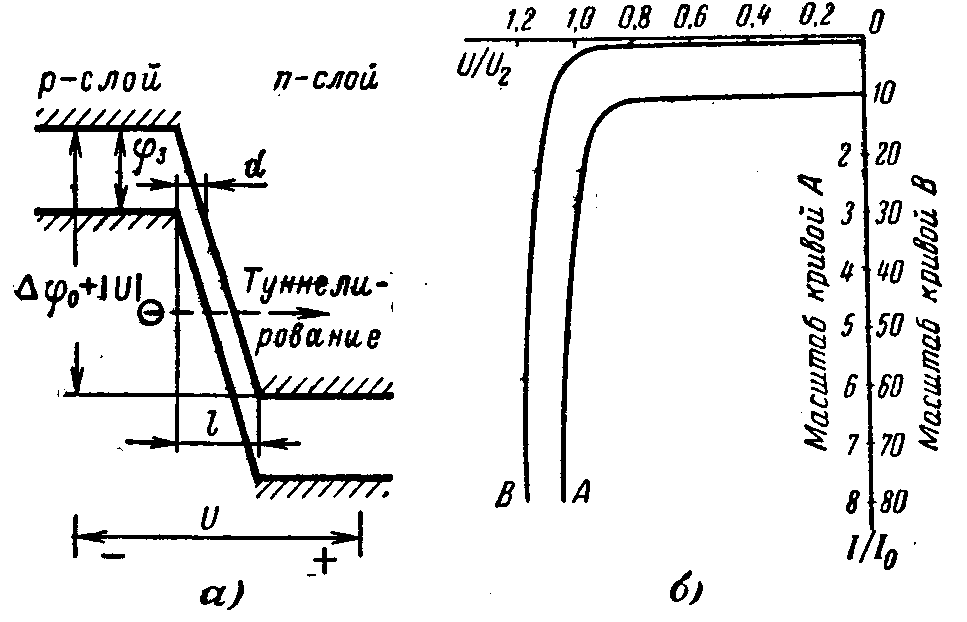

Туннельный пробой: (а) – зонная диаграмма, (б) – обратная характеристика диода в режиме пробоя.
2. Лавинный пробой
Второй механизм пробоя заключается в лавинном “размножении” носителей в сильном электрическом поле. Этот процесс можно представить себе так же, как ударную ионизацию газа. Электрон и дырка (аналог положительного иона в газе), ускоренные полем на длине свободного пробега, могут разорвать одну из валентных связей атома полупроводника, расположенного в области перехода. В результате рождается новая пара электрон-дырка, и процесс может повторяться под действием этих новых носителей. При достаточно большой напряженности поля ионизация может приобрести лавинный характер подобно самостоятельному разряду в газе. При этом ток будет ограничиваться только внешним сопротивлением.

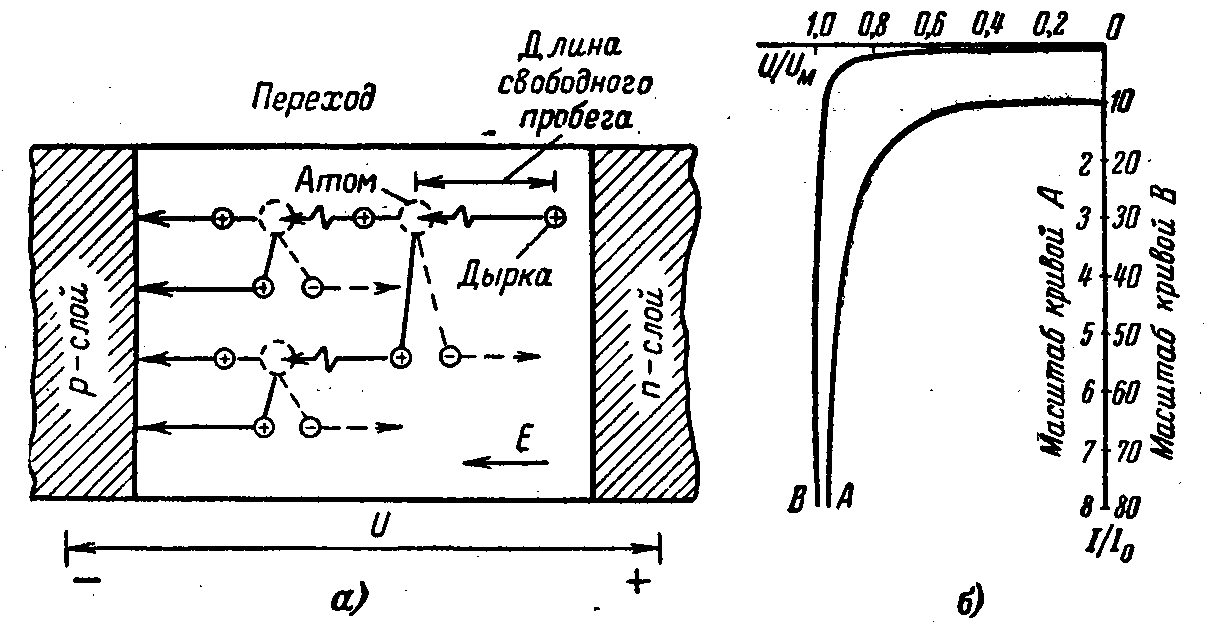

Лавинный пробой: (а) – схема размножения дырок; (б) – обратная характеристика диода в режиме лавинного пробоя.
3. Тепловой пробой
Третий механизм пробоя обусловлен выделением тепла в переходе при протекании обратного тока. Пусть задано обратное напряжение U/ Тогда рассеиваемая мощность составит P = UI0 . Под действием этой мощности температура перехода повысится. Соответственно возрастут ток I0 и мощность Р. Такая взаимосвязь может привести к лавинному увеличению тока, т.е. к пробою перехода. Область пробоя характеризуется участком (на обратной характеристике) с отрицательным дифференциальным сопротивлением.
Полупроводниковые стабилитроны
Стабилитрон – кремниевый (как правило) плоскостной диод, работающий в области пробоя. Механизм пробоя в полупроводниковых стабилитронах может быть туннельным, лавинным или смешанным в зависимости от сопротивления базы. Выбор кремния в качестве материала стабилитронов обусловлен главным образом малым обратным током. При этом саморазогрев диода в предпробойной области отсутствует, и переход в пробой получается достаточно резким. Кроме того, в самой области пробоя, даже при больших токах, нагрев диода не носит лавинообразного характера.
Статическая характеристика полупроводникового стабилитрона: (а) – полная характеристика, (б) – рабочий участок.
Туннельные диоды

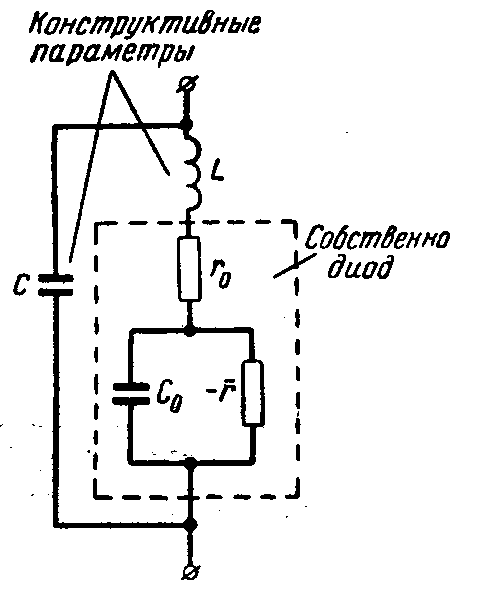

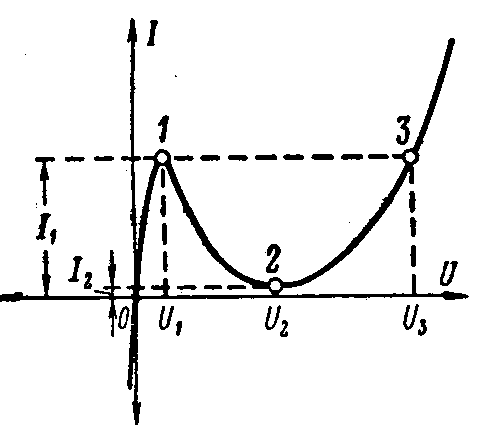

Статическая характеристика туннельного диода и его эквивалентная схема на участке с отрицательным сопротивлением.

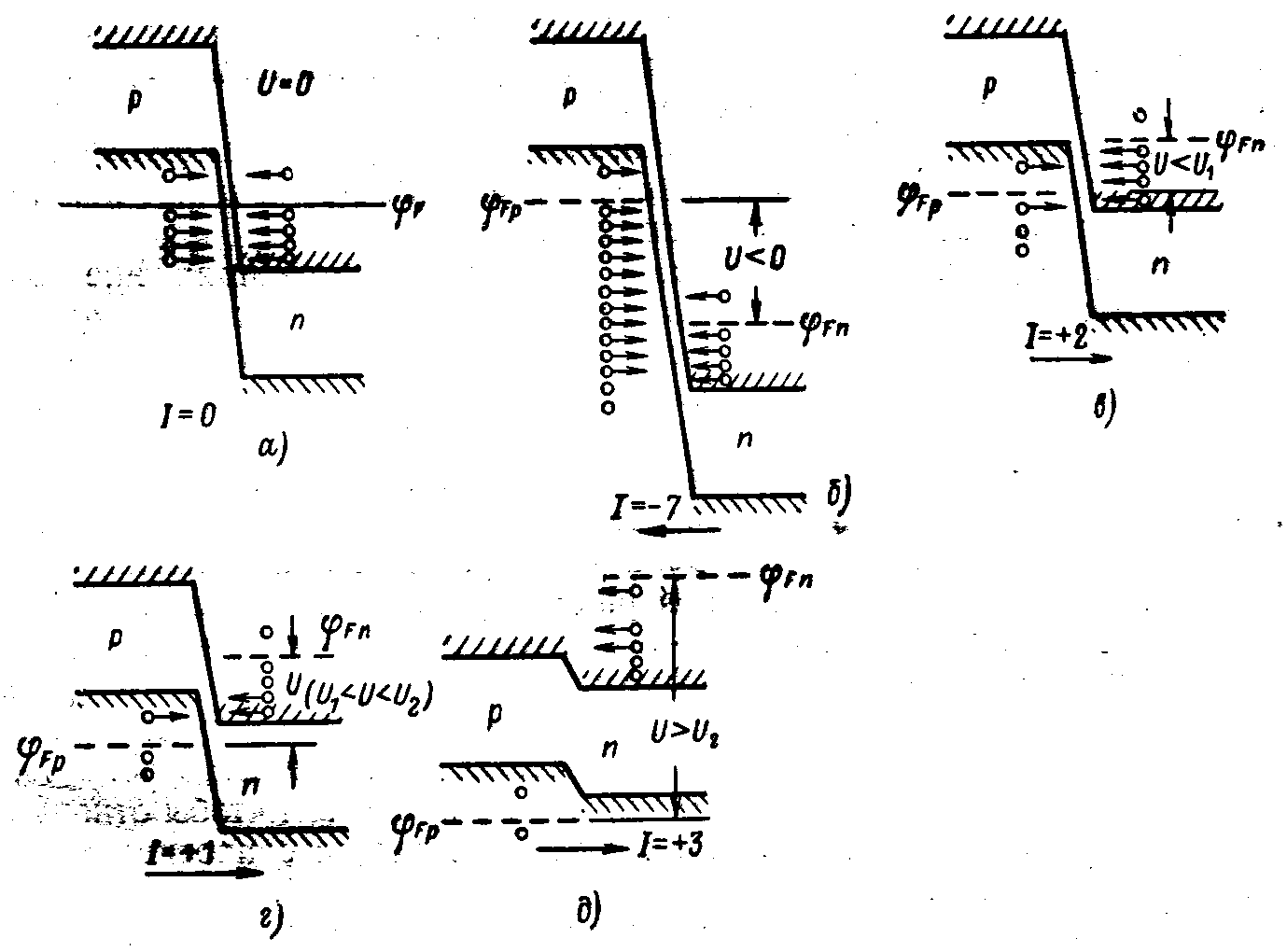

Энергетические диаграммы туннельного диода на разных участках характеристики:
(а) – равновесное состояние, (б) – обратное включение, (в) – прямое включение при U > U1 , (г) – прямое включение при U1 < U < U2 , (д) – прямое включение при U > U2 .

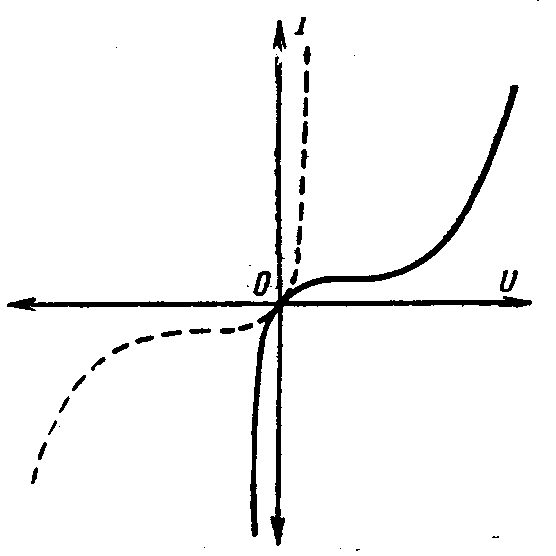

Статическая характеристика обращенного диода.
Особенность обращенного диода состоит в том, что отсутствует (или очень мал) максимум на прямой ветви. В этом случае логично повернуть характеристику на 180о (показано пунктиром) и считать прямую ветвь обратной, а обратную – прямой. Таким образом, обращенный диод имеет значительно меньшее прямое напряжение, чем плоскостные диоды (однако, обратное напряжение тоже весьма мало (0,3 - 0,5 В)).
Биполярные транзисторы

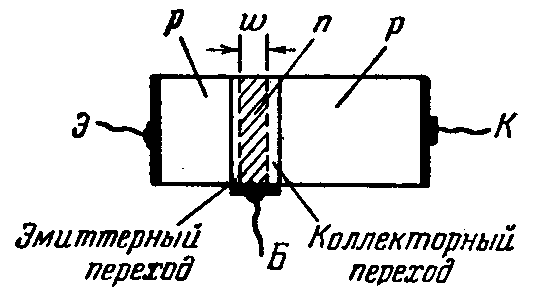

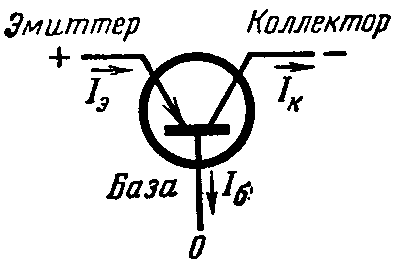

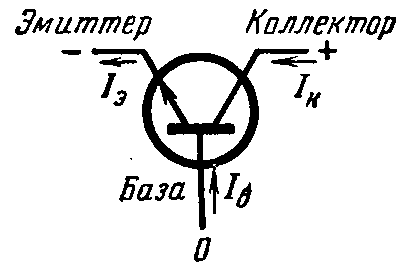

Транзистор p-n-p типа Транзистор n-p-n типа

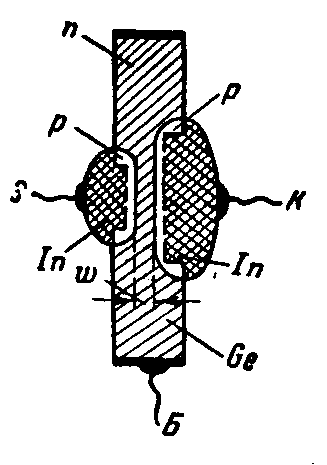

Упрощенная структура плоскостного Реальная структура сплавного
транзистора бездрейфового (диффузионного)
транзистора

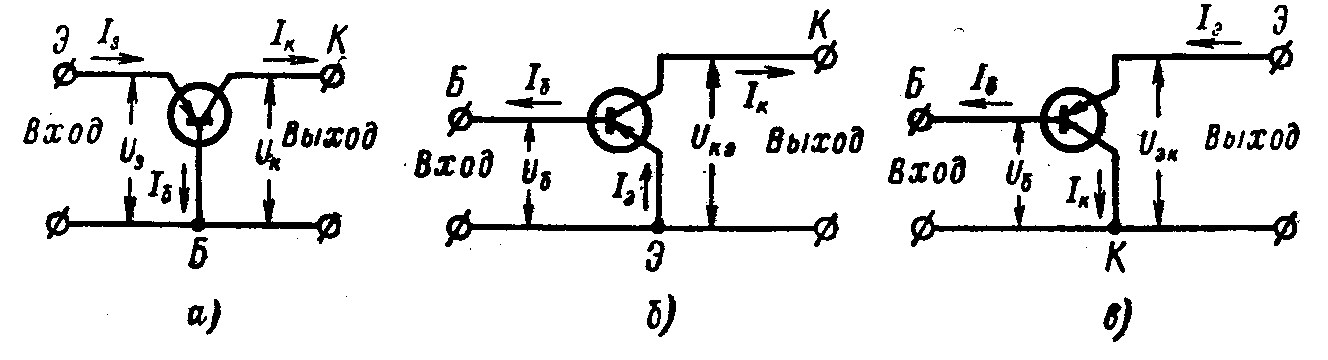

Схемы включения транзистора:
(а) – с общей базой, (б) – с общим эмиттером, (в) – с общим коллектором.
