29 Основные методы дробления каменных материалов

Щековые дробилки. предназначены для крупного и среднего дробления каменных материалов

Дробилка конусная крупного дробления предназначенный для работы под завалом, что допускает прямую подачу горной массы,

Дробилка роторная предназначенная для дробления материалов малой крепости.

Дробилка молотковая  применяемая для разрушения кусков, зёрен и частиц минерального сырья и аналогичных материалов,

Дробилка валковая предназначена для дробления горных пород путем

Шаровые мельницы. предназначены для дробления минерального порошка

30 Щековые дробилки. Основное оборудование. Принцип работы

Щековые дробилки. Щековые дробилки предназначены для крупного и среднего дробления каменных материалов и отличаются простотой конструкции, надежностью и удобством в процессе эксплуатации.

Принцип работы щековой дробилки

Суть работы дробилки щекового типа основана на сдавливании двумя щеками дробящегося материала, которые совершая трения сжимают и продвигают материал, в результате чего происходит разлом куска и осуществляется его измельчение область и по завершении переработки подается вниз посредством обратного хода подвижной щеки-пластины.

Р ис. 1. Варианты подвеса и привода подвижной щеки: а - верхний подвес и вертикальный шатун; б - верхний пол вес на эксцентриковом валу; в - верхний подвес и горизонтальный шатун; г - нижний подвес и вертикальный шатун; 0 - нижний подвес и горизонтальный шатун; е - верхний подвес двусторонней щеки и вертикальный шатун; е - эксцентриситет.

31 Конусные дробилки. Основное оборудование. Принцип работы

Дробилка конусная крупного дробления предназначенный для работы под завалом, что допускает прямую подачу горной массы,

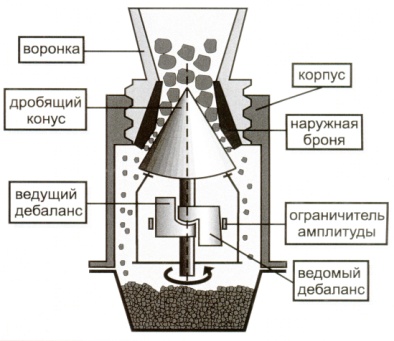

П ринцип действия.

В процессе работы электродвигатель через клиноременную передачу вращает ведущий дебаланс. При вращении дебалансов возникает центробежная сила, при этом дробящий конус с внутренней футеровкой совершает планетарную обкатку по внешней футеровке.  Дробимый материал загружается в чашу, откуда поступает в дробящую полость, образованную поверхностями футеровок конуса и чаши. Частицы материала заклиниваются между футеровками и подвергаются одновременно деформациям сжатия и сдвига.

32 Валковые дробилки. Основное оборудование. Принцип работы

Д робилка валковая Предназначена для дробления горных пород путем затягивания материала силами трения и раздавливания между двумя параллельными цилиндрическими валками, вращающимися с одинаковой скоростью навстречу друг другу и отсеивания негабаритных кусков горной породы.

Принцип действия валковой дробилки основан на измельчении исходного продуктавалками, вращение которых направлено навстречу друг другу. При этом материал затягивается между валками и истирается, испытывая одновременно сжатие и сдвиг. Привод валков осуществляется от электродвигателя через плоскоременную или клиноременную передачу, а также возможно исполнение через редуктор.
