4 Расчёт и построение статических характеристик

4.1 Расчёт и построение фазовых и регулировочных характеристик тиристорного преобразователя

В преобразователях серии ТПЕ в СИФУ применяется линейное опорное напряжение. Расчет фазовых характеристик СИФУ реверсивного тиристорного преобразователя с линейным опорным напряжением производится по формуле (знак «-» ставится для группы «Врерёд», «+» - «Назад»):

где - начальный угол согласования характеристик, принимается 95˚,

- максимальное значение опорного напряжения СИФУ.

Номинальный угол регулирования, соответствующий номинальному режиму работы двигателя:

Угол коммутации тиристоров при :

р – число пульсаций выпрямленной ЭДС за период переменного напряжения; р=2m для мостовых схем выпрямления.

Максимальное значение угла регулирования

где - допустимая асимметрия импульсов;

δ – угол восстановления запирающих свойств тиристора.

где = 160 мкс – время выключения тиристора

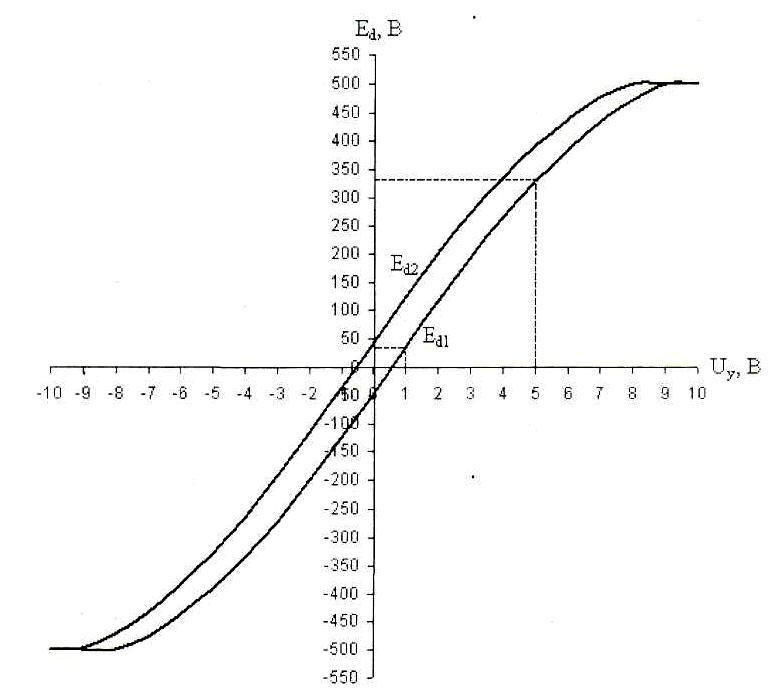

По приведенному уравнению рассчитаны фазовые характеристики выпрямительных мостов групп "Вперёд" и "Назад", данные расчета приведены в таблице 1.6. Фазовые характеристики эквивалентного реверсивного тиристорного преобразователя приведены на рисунке 1.6 .

-10	-8	-6	-5	-4	-3	-2	-1	0	1	2	3	4	5	6	8	10
							ГРУППА "ВПЕРЁД"
170	170	149	140	131	122	113	104	95	86	77	68	59	50	41	23	5
-500	-500	-440	-393	-337	-272	-200	-124	-45	36	115	192	254	330	387	472	511
							ГРУППА "НАЗАД"
5	23	41	50	59	68	77	86	95	104	113	122	131	140	149	170	170
-551	-472	-387	-330	-264	-192	-115	-36	45	124	200	272	337	393	440	500	500
