МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт – Энергетический
Направление – Электроэнергетика
Кафедра – ЭСИЭ
ИССЛЕДОВАНИЕ РЕЖИМОВ СЕТЕЙ ЮРГИНСКОГО ЭНЕРГОРАЙОНА
Пояснительная записка к курсовому проекту
по дисциплине «Режимы энергосистем и дальних электропередач»
Выполнил ____________________ Беккер И.А.
студент
группы 9А92
Проверил ____________________ Слюсаренко С.Г.
преподаватель
кафедры ЭСИЭ
Томск – 2013
СОДЕРЖАНИЕ:
ПОСТАНОВКА ЗАДАЧИ 3
ВВЕДЕНИЕ 4
1. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СХЕМЫ 6
1.1. Описание схемы 6
1.2. Параметры схемы 9
2. РАСЧЕТ НОРМАЛЬНЫХ РЕЖИМОВ МАКСИМАЛЬНЫХ И МИНИМАЛЬНЫХ НАГРУЗОК 13
2.1. Расчет режима максимальных нагрузок 13
2.2. Расчет режима минимальных нагрузок 22
3. МОДЕЛИРОВАНИЕ ПОСЛЕАВАРИЙНЫХ И РЕМОНТНЫХ РЕЖИМОВ С ВВЕДЕНИЕМ УРОВНЕЙ НАПРЯЖЕНИЙ В ДОПУСТИМУЮ ОБЛАСТЬ 28
3.1 Отключение одной из наиболее нагруженных ЛЭП 110 кВ, соединяющей ПС «Юргинская» и ПС «Яшкинская» 28
3.2 . Отключение трансформатора Т1 на подстанции ТЭЦ ЮМЗ 35
3.3.Отключение линии 110 кВ, соединяющей подстанции «Пихтач» и «Кузель» 40
3.4. Отключение АТ на ПС Юргинская 500 46
3.5. Регулировка остальных послеаварийных режимов 53
4.ОЦЕНКА ПРОПУСКНОЙ СПОСОБНОСТИ 54
4.1.Оценка пропускной способности ВЛЭП в направлении Юргинская 500 – Пихтач 54
4.2.Оценка пропускной сети в направлении Юргинская 500 – Литвиново 55
4.3.Оценка пропускной сети в направлении «Юргинская 500 –Литейная» 56
4.4.Оценка пропускной способности ВЛЭП в направлении «Юргинская 500 – Воинская» 57
4.5.Оценка пропускной способности. Вывод 58
5.ИМИТАЦИЯ РАЗВИТИЯ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ С РЕЖИМНОЙ ОЦЕНКОЙ НОРМАЛЬНОЙ И ПОСЛЕАВАРИЙНЫХ СХЕМ ДЛЯ ПЕРИОДА МАКСИМУМА НАГРУЗОК ЭНЕРГОСИСТЕМЫ. 58
5.1. Расчет режима максимальных нагрузок. 59
5.2. Расчет послеаварийного режима. 64
6. УВЕЛИЧЕНИЕ ПРОПУСКНОЙ СПОСОБНОСТИ СЕТИ 71
7. ПОСТРОЕНИЕ ЭПЮР МОДУЛЕЙ НАПРЯЖЕНИЙ НА ЗАДАННЫХ ТРАЕКТОРИЯХ 73
8. ОПРЕДЕЛЕИЕ ПАРАМЕТРОВ ПРЕДЕЛЬНЫХ ПО СУЩЕСТВОВАНИЮ РЕЖИМОВ МОДЕЛИ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ 76
9. РАЗРАБОТКА РЕЖИМНАЯ ОЦЕНКА МЕРОПРИЯТИЙ ПО РАЗГРУЗКЕ ЗАДАННЫХ ЛЭП ПО ТОКУ. 77
9.1. Выполним разгрузку ЛЭП «Юргинская – Западная 110кВ» путем установки БСК. 77
ЗАКЛЮЧЕНИЕ 80
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 82
Постановка задачи
Целью курсовой работы является освоение технологии решения для реальных электрических сетей, комплекса режимных задач.
Перечень обязательных разделов курсовой работы:
Создание графического изображения и параметрического описания элементов заданной схемы .
Формирование базовых моделей электрических систем (сетей) для периодов максимальных и минимальных нагрузок с введением уровней напряжений в допустимую область.
Моделирование послеаварийных и ремонтных режимов с введением напряжений в допустимую область.
Оценка пропускной способности электрических сетей на заданных направлениях их развития.
Имитация развития электрических сетей с режимной оценкой нормальной и послеаварийных схем для периода максимума нагрузок энергосистемы.
Разработка и режимная оценка мероприятий по повышению пропускной способности электрических сетей в нужных направлениях
Построение эпюры модулей напряжений на заданных траекториях.
Определение параметров предельных по существованию режимов модели электрической системы.
Разработка и режимная оценка мероприятий по разгрузке заданных ЛЭП по току.
Введение
Уровень развития энергетики в значительной мере определяет положение страны в мировой экономике. Основной задачей энергетики является стремление к удовлетворению трем основным критериям функционирования энергетической системы:
а) надежность электроснабжения;
б) качество электрической энергии;
в) экономическая эффективность;
В обязанности службы диспетчерского управления энергетических систем всех уровней, начиная с районных и заканчивая СДУ, входит осуществление контроля за удовлетворением энергетической системой вышеперечисленным критериям. И в ходе выполнения данной обязанности, службам диспетчерского управления необходимо решать следующие задачи:
Устранение последствий возмущения схемного характера, обусловленные короткими замыканиями в линиях и трансформаторах и их отключениями;
Оценку вариантов резервирование питания потребителей в послеаварийных ситуациях. В сетях 110 кВ, и выше эта задача осуществляется автоматически с помощью АВР.
Оценка текущей пропускной способности сетей, а также ее запас.
Увеличение запаса пропускной способности
Главной целью курсового проекта является освоение технологий выполнения комплекса расчетов режимов электрической системы, формирования четкого представление о становлении, изменениях режимов электрических систем и возможностях направленного воздействия на них.
В результате выполнения данного курсового проекта должны быть получены практические навыки моделирования режимов электрических систем, анализа послеаварийных ситуаций, ввода их в допустимую область.
Основные характеристики схемы
Описание схемы
Схема содержит два источника электроэнергии: внешняя сеть и три 21 станцию (ТЭЦ ЮМЗ).
Внешняя сеть питает подстанцию Юргинская-500, на которой происходит трансформация напряжения с 500 кВ на 110 и 35 кВ. От подстанции Юргинская–500 с помощью ВЛЭП мощность передаётся на шины подстанции Проскоковская, Юрга – 2 тяговая, Комплексная, Западная, Юргинская.
Второй источник состоит из трёх генераторов, работающих сборные шины (ТЭЦ ЮМЗ). На ТЭЦ ЮМЗ происходит трансформация напряжения с 6,3 кВ на 110 кВ. От подстанции ТЭЦ ЮМЗ с помощью ВЛЭП мощность передаётся на шины подстанции Юргинская. От подстанции Юргинская с помощью ВЛЭП мощность передаётся на шины подстанций Абразивная, ЮМЗ, Воинская, Тутальская, Тальменка, Литвиново, Яшкинская. С шин подстанции Яшкинская мощность передаётся на шины подстанции Цем. Заводская, Хопкино, Кузель, Тайга, Пихтач.
На подстанции Комплексная происходит трансформация напряжения со 110 кВ на 35 кВ и 10,5 кВ. Со стороны среднего напряжения с помощью ВЛЭП мощность передаётся на шины подстанций Арлюк, Новая, Талая.
На подстанции Проскоковская происходит трансформация напряжения со 110 кВ на 35 кВ и 10,5 кВ. Со стороны среднего напряжения с помощью ВЛЭП мощность передаётся на шины подстанций Проскоково 35, Заозерная, Кожевниково.
На подстанции Яшкинская происходит трансформация напряжения со 110 кВ на 35 кВ и 6,3 кВ. Со стороны среднего напряжения от первого трансформатора с помощью ВЛЭП мощность передается на шины подстанций Репродуктор, Колмогорово, Пача, Ново-Романово. Также со стороны среднего напряжения с помощью ВЛЭП мощность передается на шины подстанций Красноселка, Пашково, Зеледеево. Схема представлена на рисунке №1.

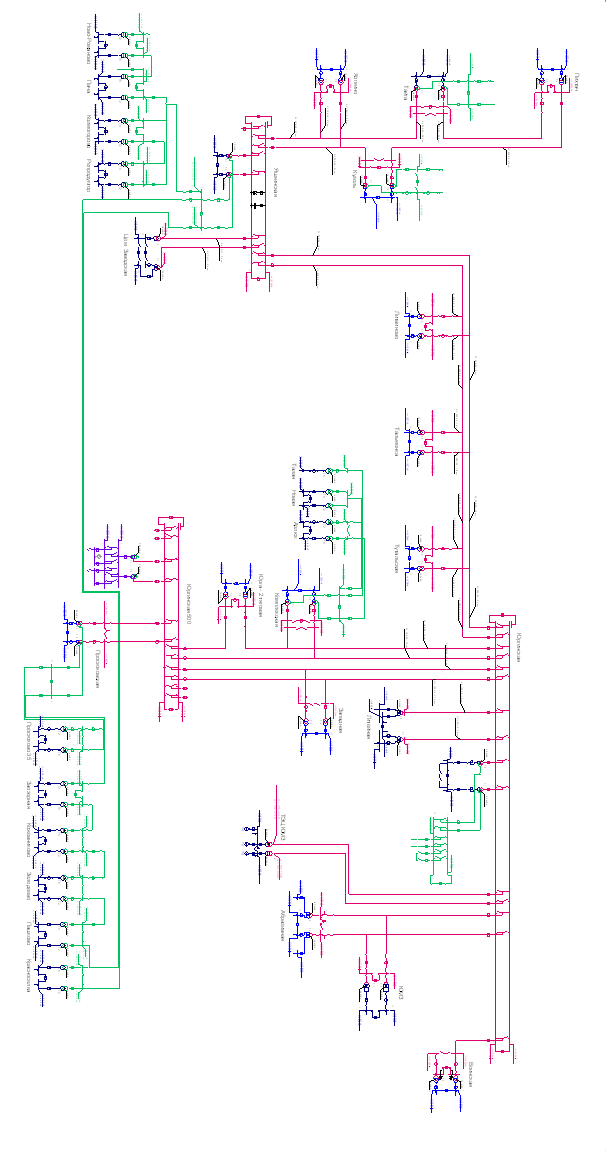

Рисунок 1 - Схема исследуемой ЭЭС
