3) Фотоприемники. Фотодиод. Режимы работы фотодиода. Вах.

Фотоприемник - устройство для преобразования светового сигнала в электрический сигнал.

Фотодио́д — приёмник оптического излучения, который преобразует попавший на его фоточувствительную область свет в электрический заряд за счёт процессов в p-n-переходе.

Фотодиод, работа которого основана на фотовольтаическом эффекте (разделение электронов и дырок в p- и n- области, за счёт чего образуется заряд и ЭДС), называется солнечным элементом. Кроме p-n фотодиодов, существуют и p-i-n фотодиоды, в которых между слоями p- и n- находится слой нелегированного полупроводника i. p-n и p-i-n фотодиоды только преобразуют свет в электрический ток, но не усиливают его, в отличие от лавинных фотодиодов и фототранзисторов.

Фотодиод может работать в двух режимах:

• фотогальванический — без внешнего напряжения

• фотодиодный — с внешним обратным напряжением

• Особенности:

• простота технологии изготовления и структуры

• сочетание высокой фоточувствительности и быстродействия

• малое сопротивление базы

• малая инерционность

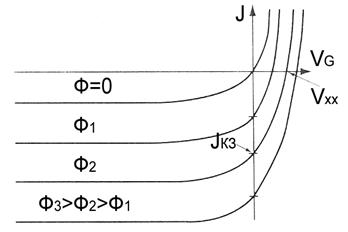

На рисунке показано семейство ВАХ фотодиода как при отрицательной, так и при положительной полярности фотодиода.

Билет №10

1) Стабилитрон, вах, схема включения.

Полупроводнико́вый стабилитро́н, или диод Зенера — полупроводниковый диод, работающий при обратном смещении в режиме пробоя. До наступления пробоя через стабилитрон протекают незначительные токи утечки, а его сопротивление весьма высоко. При наступлении пробоя ток через стабилитрон резко возрастает, а его дифференциальное сопротивление падает до величины, составляющей для различных приборов от долей Ома до сотен Ом^[1]. Поэтому в режиме пробоя напряжение на стабилитроне поддерживается с заданной точностью в широком диапазоне обратных токов^[2].

Основное назначение стабилитронов — стабилизация напряжения

Схема включения стабилитрона

2) Схема включения транзистора с общим коллектором, параметры.

Схема с общим коллектором обладает высоким входным и низким выходным сопротивлениями. Коэффициент усиления по напряжению этой схемы всегда меньше 1. Входное сопротивление каскада  с ОК зависит от сопротивления нагрузки (Rн) и больше его (приблизительно) в Н21э раз. (Величина "Н21э" - это статический коэффициент усиления данного экземпляра транзистора, включенного по схеме с Общим Эмиттером).  Данная схема используется для согласования каскадов, либо в случае использования источника входного сигнала с высоким входным сопротивлением. В качестве такого источника можно привести, например, пьезоэлектрический звукосниматель или конденсаторный микрофон. Схема с ОК не изменяет фазы входного сигнала. Иногда такую схему называют Эмиттерным повторителем.

3) Фотодиод в генераторном режиме

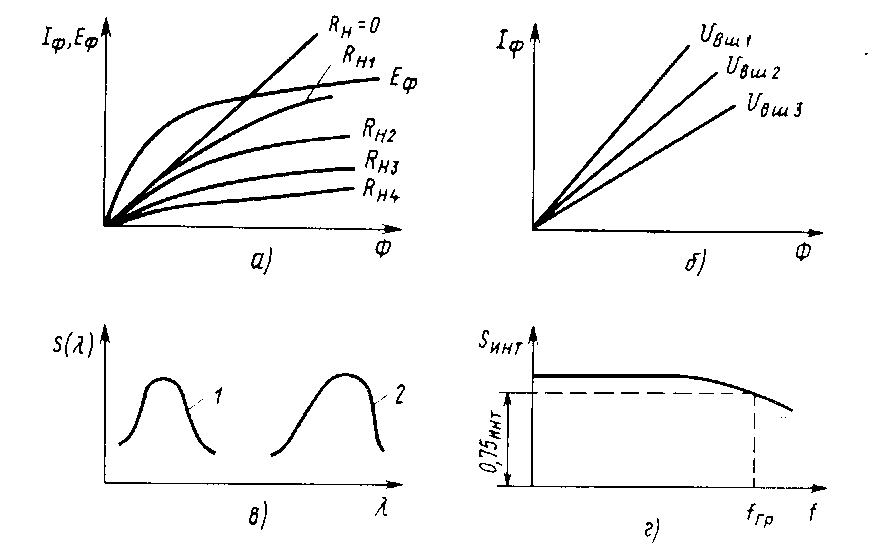

Энергетические характеристики фотодиода в генераторном режиме (а) и при работе с внешним источником (б); относительные спектральные (в) и частотные (г) характеристики
