3. Динистор.
Прибор без управляющих электродов называется диодным тиристором или динистором. Такие приборы управляются напряжением, приложенным между основными электродами.
Суть работы динистора заключается в том, что при прямом включении он не пропускает ток до тех пор, пока напряжение на его выводах не достигнет определённого значения. Значение этого напряжения имеет определённую величину и не может быть изменено. Это связано с тем, что динистор является неуправляемым тиристором – у него нет третьего, управляющего, вывода.
|
Вольт-амперная характеристика симметричного динистора |
Билет №7
1) Прямое смещение р-n перехода:
p-n-Перехо́д или электронно-дырочный переход — область пространства на стыке двух полупроводников p- и n-типа, в которой происходит переход от одного типа проводимости к другому. p-n-Переход является основой для полупроводниковых диодов, триодов и других электронных элементов с нелинейной вольт-амперной характеристикой.
Если приложить внешнее напряжение так, чтобы созданное им электрическое поле было направленным противоположно направлению электрического поля между областями пространственного заряда, то динамическое равновесие нарушается, и дрейфовый ток преобладает над диффузионным током, быстро нарастая с повышением напряжения. Такое подключение напряжения к p-n-переходу называется прямым смещением.
2) Схема включения транзистора с общим эмиттером, параметры:

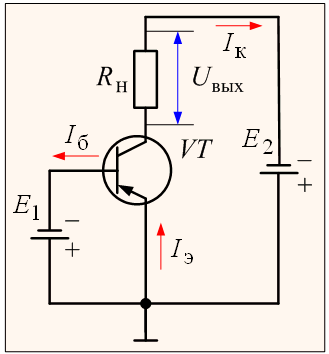

Входным
током является ток базы
,
а выходным – ток коллектора
.
Выходным напряжением является падение
напряжения на сопротивлении нагрузки
.
Основные параметры, характеризующие
эту схему включения определим из
выражений:
1.
Коэффициент
усиления по току
:
2.
Входное
сопротивление
транзистора в схеме с общим эмиттером:
3.
Коэффициент передачи по напряжению:
4.
Коэффициент
передачи по мощности:
3) Разновидности тиристоров.
Функционально тиристоры различаются на обладающие односторонней и двусторонней проводимостью, и также имеющие управляющий электрод и не имеющие его.
динистор (диодный тиристор, диод Шокли) — тиристор с односторонней проводимостью без управляющего электрода;
тринистор (триодный тиристор или просто тиристор) — то же с управляющим электродом.
симистор — двунаправленный тиристор.
Тиристоры с односторонней проводимостью в обратном направлении всегда закрыты. В соответствии с направлением, к котором тиристор может пропускать ток, силовые электроды именуются катодом и анодом (отрицательный и положительный электроды соответственно). Тиристоры с двусторонней проводимостью (симисторы) могут пропускать ток в обоих направлениях, таким образом их возможно применять для управления переменным током.
