3. Приборы с зарядовой связью.
ПЗС
используются в быстродействующих
запоминающих устройствах ЭВМ и в
устройствах преобразования оптических

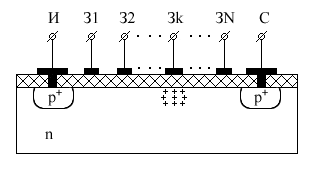

сигналов в электрические. На рис. показана
структура ячейки ПЗС. Э
лементы
памяти, основанные на принципе полевого
транзистора с изолированным затвором
и индуцированным каналом, имеют не один,
а несколько изолированных друг от друга
затворов, расположенных достаточно
близко друг к другу.
При отрицательном напряжении на k - ом затворе ( UЗИ,k < 0) под последним скапливаются дырки, являющиеся неосновными носителями в полупроводнике пластины, а также и дырки, инжектированные истоком (или возникающие в результате генерации пар электрон-дырка при поглощении оптического излучения). Эту совокупность дырок под затвором называют пакетом. При соответствующем изменении напряжений на затворах пакеты перемещаются от истоку к стоку, осуществляя последовательное считывание или параллельную запись информации.
Билет № 44
Варикап.
Варикапы— это полупроводниковые диоды, в которых используется барьерная емкость p-n-перехода. Эта емкость зависит от приложенного к диоду обратного напряжения и с увеличением его уменьшается. Добротность барьерной емкости варикапа может быть достаточно высокой, так как она шунтируется достаточно высоким сопротивлением диода при обратном смещении.
Схематическое изображение варикапа
Вольт-фарадная характеристика варикапа (Рис.) – это основная характеристика данного прибора. График этой характеристики приведён на рис. 8. Из графика следует, что чем больше приложенное к варикапу обратное напряжение, тем меньше ёмкость варикапа.
О
сновные
параметры варикапов:
UОБР –
заданное обратное напряжение
СВ –
номинальная ёмкость, измеренная при
заданном обратном напряжении UОБР
КС –
коэффициент перекрытия ёмкости, который
определяется отношением ёмкостей
варикапа при двух значениях обратного
напряжения
UОБР.МАКС –
максимально допустимое обратное
напряжение
QB –
добротность, определяемая как отношение
реактивного сопротивления варикапа к
сопротивлению потерь
Дрейфовый
транзистор.
Дрейфовый транзистор, транзистор, в котором движение носителей заряда вызывается главным образом дрейфовым полем. Это поле создаётся неравномерным распределением примесей в базовой области прибора. Оно ускоряет движение неосновных носителей заряда к коллектору, повышая коэффициент усиления и предельную рабочую частоту. Метод диффузии имеет несколько модификаций, по наименованию которых и различают типы Д. т.: диффузионно-сплавной, конверсионный, планарный, планарно-эпитаксиальный, меза. Д. т. изготовляют главным образом на основе монокристаллов германия и кремния. Д. т. применяют для усиления и генерирования колебаний с частотами от сотен кгц до нескольких Ггц и коммутации сигналов в электронных устройствах.
