3)Устройства функциональной электроники
Использование динамических неоднородностей различной физической природы. Так, в акустоэлектронных устройствах используются динамические неоднородности в виде поверхностной акустической волны (ПАВ); в полупроводниковых приборах с зарядовой связью — зарядовые пакеты электронов или дырок; в приборах магнитоэлектроники — магнитостатические волны (МСВ) и т. д.
Все виды динамических неоднородностей генерируют, обрабатывают и хранят информацию в континуальных средах. Последние могут иметь любое агрегатное состояние, но интересы микроэлектроники сосредоточены на использовании твёрдого тела. Среда должна быть достаточно однородной по своим физико-химическим свойствам на всём тракте распространения информационного сигнала. Статические неоднородности, имеющиеся на поверхности или внутри континуальной среды, служат только для управления динамическими неоднородностями и не используются для обработки и хранения информации.
Генератор динамических неоднородностей, предназначенный для ввода последних в канал распространения, расположенный в континуальной среде.
Устройство управления динамическими неоднородностями в тракте переноса информационного сигнала и в области его хранения.
Детектор, осуществляющий считывание информации. Он позволяет преобразовать информационный массив, созданный динамическими неоднородностями, в двоичный массив, который можно обрабатывать цифровыми устройствами.
Билет № 43
Стабилитрон, вах, схема включения.
Стабилитроном называют ПП диод, в котором в области электрического пробоя ВАХ используется участок, где напряжение слабо зависти от обратного тока. Благодаря этому стабилитроны используют как стабилизаторы напряжения. Cтабилитрон используется для стабилизации напряжения
|
|
Схематическое обозначение: |
|

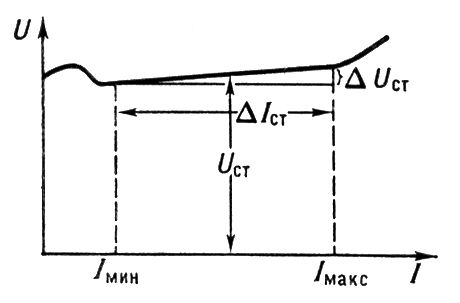

Вольтамперная характеристика стабилитрона: Ucт — номинальное напряжение стабилизации; Iмин и Iмакс — минимальный и максимальный токи в области стабилизации напряжения.
Схема включения стабилитрона (его ещё называют диод Зенера) показана на рисунке. Включение стабилитронана первый взгляд нелогично. Стабилитроны разработаны таким образом, чтобы включались "наоборот" и при подаче на них обратного напряжения происходил "пробой" и напряжение на их контактах оставалось неизменным.
Зависимость коэффициента усиления тока транзистора от частоты.
Зависимость коэффициента усиления по току биполярного транзистора от частоты определяется параметрами его структуры и свойствами полупроводникового материала, из которого он изготовлен. Существование этой зависимости связано с двумя принципиально различными факторами:
а) процессами диффузионного движения носителей в базе транзистора от эмиттера к коллектору;
б) совокупным влиянием емкости коллекторного перехода и сопротивления базы.
