"Проектирование цифровой радиорелейной линии"

Введение

Исходные данные

1.  Характеристика аппаратуры «Радиус-15М»

2.  Структурная схема РРЛ

3. План распределения частот

4. Построение профиля пролёта

5. Выбор высот подвеса антенн

6. Расчёт потерь, вносимых волноводным трактом (ВТ)

7. Расчёт минимально допустимого множителя ослабления

8. Список литературы

Таблица 1. Исходные данные

1	№ п/п		14
2	Аппаратура ЦРРЛ		Радиус – 15М, (1+1)
3	Частота f	ГГц
4	Трафик и вид модуляции		2 – ОФМ , Е1
5	Диаметр антенны	м	1.25
6	Коэффициент усиления G	дБ	43
7		дБВт (Вт)	-7 (0,2 )
8		дБВт	-123
9		1/м	-10
10		1/м	8
11	LРРЛ	км	150
12	R0	км	42
13	Сеть связи ВСС, Lэт	км	Внутризоновая, 200
14	КНГ	%	0,05
15	SESR	%	0,012



1. Характеристика аппаратуры «Радиус-15м»

Аппаратура “Радиус-15М предназначена для организации как однопролетных, так и многопролетных радиорелейных линий связи на внутризоновых, местных и ведомственных сетях связи.   Диапазон частот 14,4…15,4 ГГц; Для данной работы:

Скорость передачи информации – 8 Мбит/с;

Конфигурация системы - "1+0"

Диаметр антенн d = 1,25 м;

Максимальная длина пролёта по заданию составляет R₀ = 42 км. Мощность передатчика P_{пд =} -7 дБВт.

Коэффициент системы: 116 дБВт

Вид модуляции: 2 – ОФМ

Электропитание: от сети постоянного тока с напряжением 24 - 72 В, либо от сети переменного тока с напряжением 154 - 266 В. Потребляемая мощность не более 40 Вт на один ствол.

Конструктивно, станция выполнена состоящей из двух основных частей: приемопередатчика, расположенного на антенне (аппаратура внешнего размещения), и базового блока, располагаемого в помещении (аппаратура внутреннего размещения) на расстоянии до 300 м от приемопередатчика. Соединение между собой осуществляется двумя коаксиальными кабелями по которым кроме сигналов приема и передачи, передаваемых на разных поднесущих, передается напряжение дистанционного питания АНР. Станция предназначена для круглосуточной работы в условиях интервала температур от -50°С до + 50°С и при ветровых нагрузках до 50 м/с.

Система телеобслуживания делится на 2 системы: телеуправления и телесигнализации (ТУ-ТС), которые позволяют организовать автоматизированный контроль за техническим состоянием аппаратуры станций. Кроме этого пользователю предоставляются дополнительные сервисные каналы (64 кбит/с) для служебных нужд.

2. Структурная схема ррл

Произведем расчет коэффициента системы К_С и коэффициента усиления антенны G





G= 10lg(3.14²*1.25²/0.02²)*0.5 = 10lg*(9.8596*1.5625/0.0004)* 0.5 = 10lg38514.0625 = 43 дб

Задана РРЛ длиной L=150 км. Приведём расчёт числа пролётов и секций:

Число секций:

N_c= L/L_эт=150/200=0,75 следовательно, число секций n_с=1

Число пролётов, с учётом длины пролёта R₀ = 42 км,

m = L/R₀ =150/42 = 3.58, следовательно, m = 4.

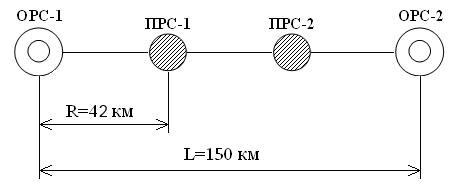

Структурная схема РРЛ представлена на рисунке 1

Рис. 1. Структурная схема РРЛ.

Определим К_иг и SESR с учетом заданных длин РРЛ (L_РРЛ) и пролета(R₀):

К_игL =0,05*(L/L_эт)= 0.05*(150/200)=0.375% , где L_эт = 200 км ;

К_игR =0,05*(R₀/ L_эт)= 0.05*(42/200)=0.010%, где L_эт = 200 км ;

SESR_L=0.012*(L/ L_эт) = 0,012* (150/200) = 0,009 % , где L_эт = 200 км ;

SESR_R=0.012*(R₀/ L_эт) = 0,012* (42/200) = 0, 0025 % , где L_эт = 200 км ;

3. План распределения частот

Приём и передача СВЧ сигналов на РРС производится на различных частотах во избежание возникновения паразитных связей между входом приёмника и выходом передатчика и между приёмными и передающими антеннами. Следовательно, для передачи сигналов по одному радиостволу в одном направлении связи необходимо использовать две частоты. Для передачи сигналов в обратном направлении могут быть использованы либо те же две частоты (двухчастотная система), либо две другие частоты (четырёхчастотная система). Применяются планы радиочастот, в которых частоты приёма размещаются в одной половине отведённой полосы частот, а частоты передачи – в другой половине.

Номинальные значения частот стволов в МГц определяется по формулам, для передачи : F_n=F₀-455+14*n, где n= 1,3,5,7; F₀=14875 МГц;

F₁=F₀-455+14*n₁=14875-455+14*1= 14434 МГц;

F₃=F₀-455+14*n₃=14875-455+14*3= 14462 МГц;

F₅=F₀-455+14*n₅=14875-455+14*5= 14490 МГц;

F₇=F₀-455+14*n₇=14875-455+14*7= 14518 МГц;

n	1	3	5	7
	14434	14462	14490	14518

Номинальные значения частот стволов в МГц определяется по формулам для приёма - F_n=F₀+7+14*n, где n= 1,3,5,7; F₀=14875 МГц;

F₁=F₀+7+14*n₁=14875+7+14*1= 14434 МГц;

F₃=F₀+7+14*n₃=14875+7+14*3= 14462 МГц;

F₅=F₀+7+14*n₅=14875+7+14*5= 14490 МГц;

F₇=F₀+7+14*n₇=14875+7+14*7= 14518 МГц;

n	1	3	5	7
	14896	14924	14952	14980

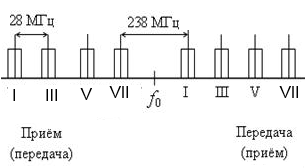

Частотный план представлен на рисунке 2.

Рис.2. Частотный план
