3.4. Определение фокусного расстояния собирающих линз автоколлимационным методом
3.4.1. Оптическая схема установки
О
– осветитель;
Д – диафрагма с набором отверстий; Л2, Л3 – линзы;
З – зеркало.
3.4.2. Определение фокусного расстояния
№ |
|
|
|
|
№ |
|
|
|
1 |
14,0 |
–0,33 |
0,1089 |
|
1 |
25,4 |
–0,03 |
0,0009 |
2 |
14,6 |
+0,27 |
0,0729 |
|
2 |
25,6 |
+0,17 |
0,0289 |
3 |
14,4 |
+0,07 |
0,0049 |
|
3 |
25,3 |
–0,13 |
0,0169 |
|
43,0 |
+0,01 |
0,1867 |
|
|
76,3 |
+0,01 |
0,0467 |
|
14,33 |
|
|
|
|
25,43 |
|
|
3.5. Определение фокусного расстояния рассеивающих линз
3 .5.1. Оптическая схема установки
О – осветитель;
ДС – диафрагма стрелка;
Э – экран;
Л-2 – собирающая линза;
Л-5 – рассеивающая линза;
В, А – положения изображения без рассеивающей линзы и с ней соответственно.

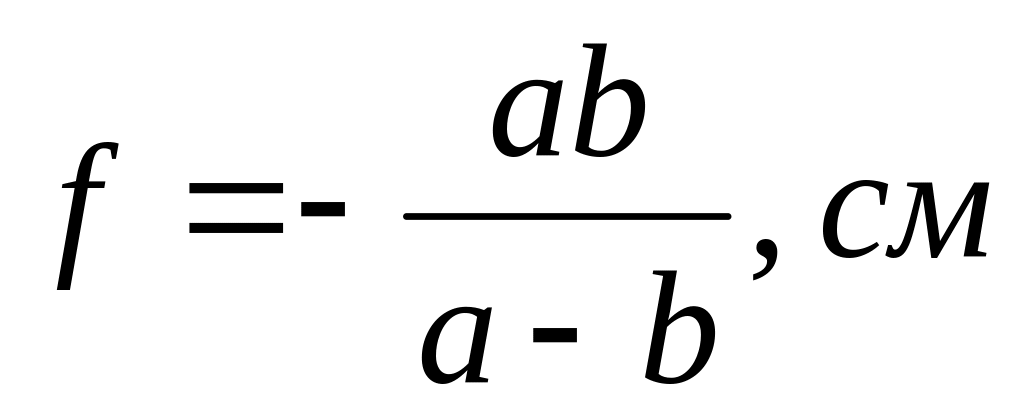

3.5.2. Определение фокусного расстояния
|
|
|
||||||
№ |
|
|
|
|
№ |
|
|
|
1 |
16,1 |
7,6 |
–14,395 |
|
1 |
18,4 |
12,1 |
–35,340 |
2 |
16,0 |
7,6 |
–14,476 |
|
2 |
18,5 |
11,9 |
–33,356 |
3 |
16,3 |
7,6 |
–14,239 |
|
3 |
19,1 |
11,7 |
–30,199 |

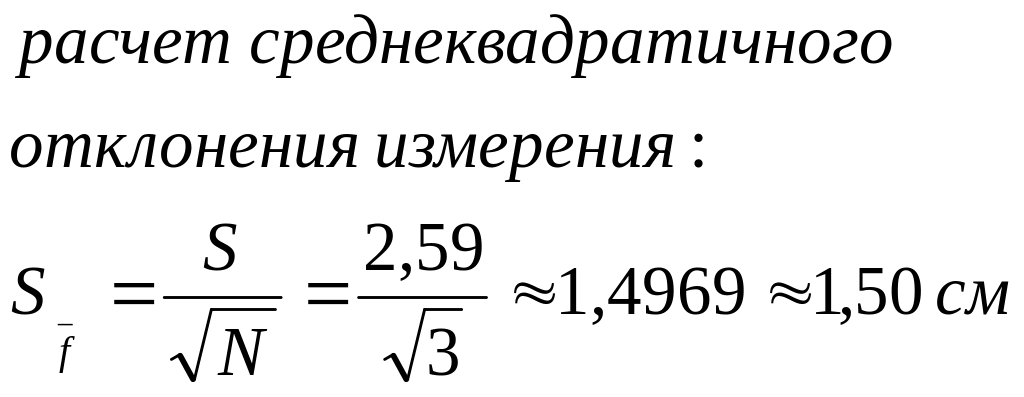

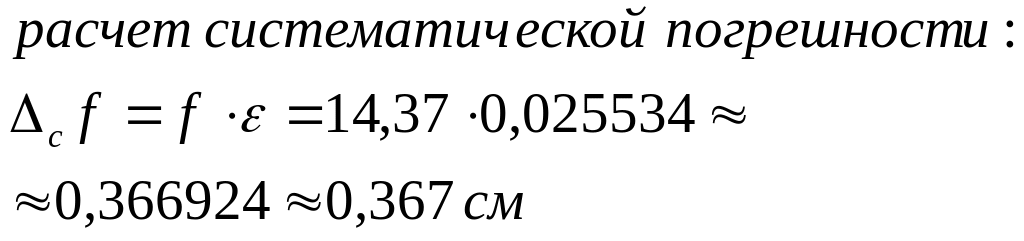

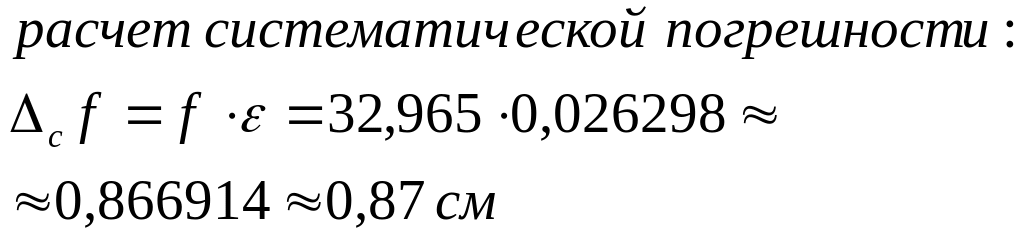

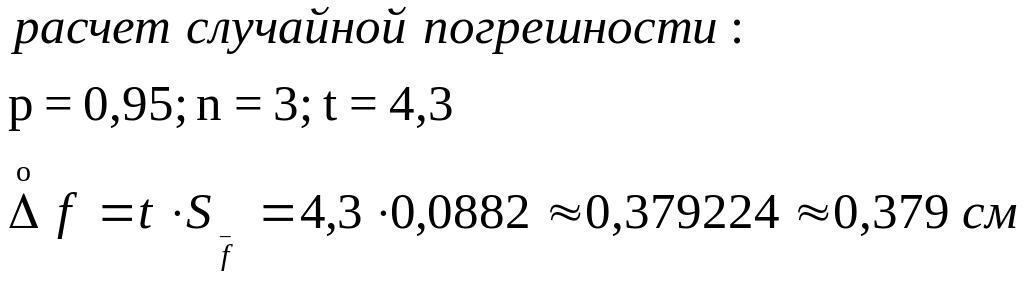

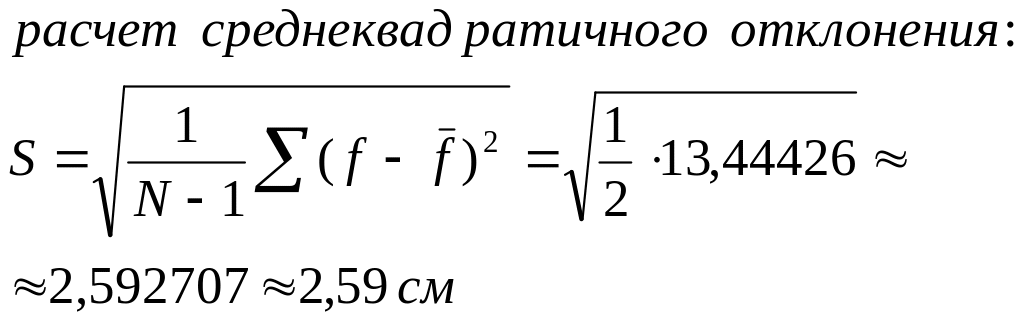

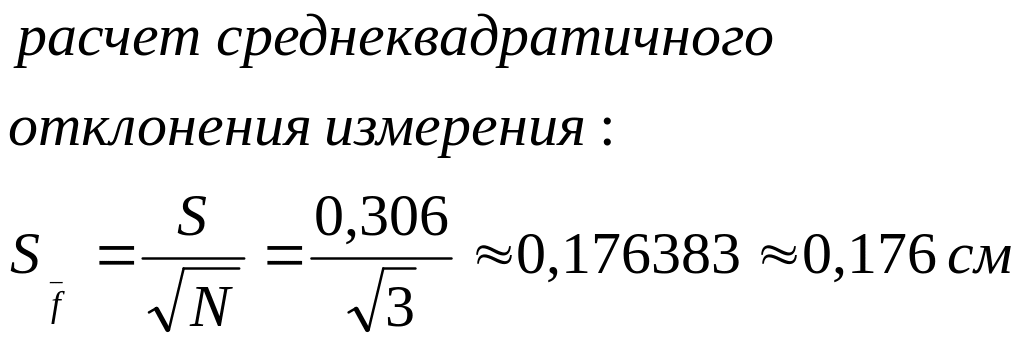

3.1.2.1. Расчет погрешностей
№ |
|
|
|
|
№ |
|
|
|
1 |
–14,395 |
–0,025 |
0,000625 |
|
1 |
–35,340 |
–2,375 |
5,640625 |
2 |
–14,476 |
–0,106 |
0,011236 |
|
2 |
–33,356 |
–0,391 |
0,152881 |
3 |
–14,239 |
+0,131 |
0,017161 |
|
3 |
–30,199 |
+2,766 |
7,650756 |
|
–43,11 |
0 |
0,029022 |
|
|
–98,895 |
0 |
13,44426 |
|
–14,3700 |
|
|
|
|
–32,965 |
|
|
Вывод
В ходе работы было четырьмя способами определено фокусное расстояние собирающих линз и одним способом – фокусное расстояние рассеивающих линз. На мой взгляд, наиболее удобным, а так же и наиболее простым является автоколлимационный способ определения фокусного расстояния. Напротив, наиболее неудобным, является способ Бесселя, так как одно из получающихся изображений настолько мало, что установить его четкость трудно даже с помощью лупы.
