ЩОДЕННИК

№	Дата	Назва роботи	Оцінка	Підпис
1	12.04	Проведення вимірювань та технічного обслуговування вимірювача висоти хмар ІВОІМ
2	13.04	Перевірка працездатності і технічного стану анеморумбометра М-127
3	17.04	Перевірка непошкодженості їх налагодження ДВ-1 працюючого разом з ІВО-1М. та калібрування датчика рідиних опадів (ДРО) АГМС-НН
4	18.04	Дослідження роботи фотометричного блоку РДВ-3
5	19.04	Датчики атмосферного тиску ГМВС.Перевірка їх працездатності
6	20.04	Перевірка та налагодження контурів заземлення
7	23.04	Перевірка працездатності і технічного стану датчика температури повітря М-121, ПТС- 500 та датчика вологості ДВ-02, та їх устаткування
8	24.04

ЗМІСТ

0,3 °С 23

Література

1 ПЕРЕВІРКА КАЛІБРУВАННЯ ШКАЛИ І ВО-ЇМ

Мета роботи: навчити студентів проводити технічне обслуговування ІВО- 1М

1 Хід роботи

Таблиця 1.1

№ Мітки	Показання стрілки	Показання по І ВО-ЇМ	РІЗНИЦЯ	Висновок
Упор	56	56	0
Початок відл.	67	64	3
0	67	64	3
1	83	72	11
2	97	83	14
3	110	92	18
4	121	103	18
5	132	114	18
6	142	122	20	1 Ірилад ІВО- 1М потребує калібровки,
7	154	134	220
8	164	144	20
9	173	156	17
10	182	167	15	резисторами R36, 40, 59 Встановити калібровані мітки 3 точМІ­СІЮ до 1.
11	190	178	12
12	198	190	8
13	207	198	9
14	215	211	4
15	224	221	3
16	232	229	3
17	239	237	2
18	246	244	2
19	253	253	0
20	258	258	0
21	264	263	1
22	269	271	2

Щоб перевірити калібровку шкалі висот IB-ЇМ потрібно ввімкнуті прилад, перемкнуті тумблер на «калібр». Прогріти прилад 10-15 хв. Кришки при­ймача і передавача можна не відкривати. На екрані приладу з'явиться розве- ртка, яка складається з 22-26 міток. Натискаємо на кнопки, підводимо кожен імпульс під вертикальну риску і знімаємо відліки по положенні шкали в гра­дусах з точністю до 1.Результати записати у відповідну таблицю і порівняти

їх з даними в повір очному свідоцтві приладу та зробити висновок. При не­обхідності резисторами R36, 40, 59 встановити калібровані мітки. Різниця між показанням стрілки і показаннями по приладу не повинна перевищувати 1, в останніх значеннях 2.

Висновок: Прилад ІВО-1М працездатний, але йому треба провести калібро- вку шкали висот.

1.1 Перевірка фокусіровки приймача та передавача иво-1м.

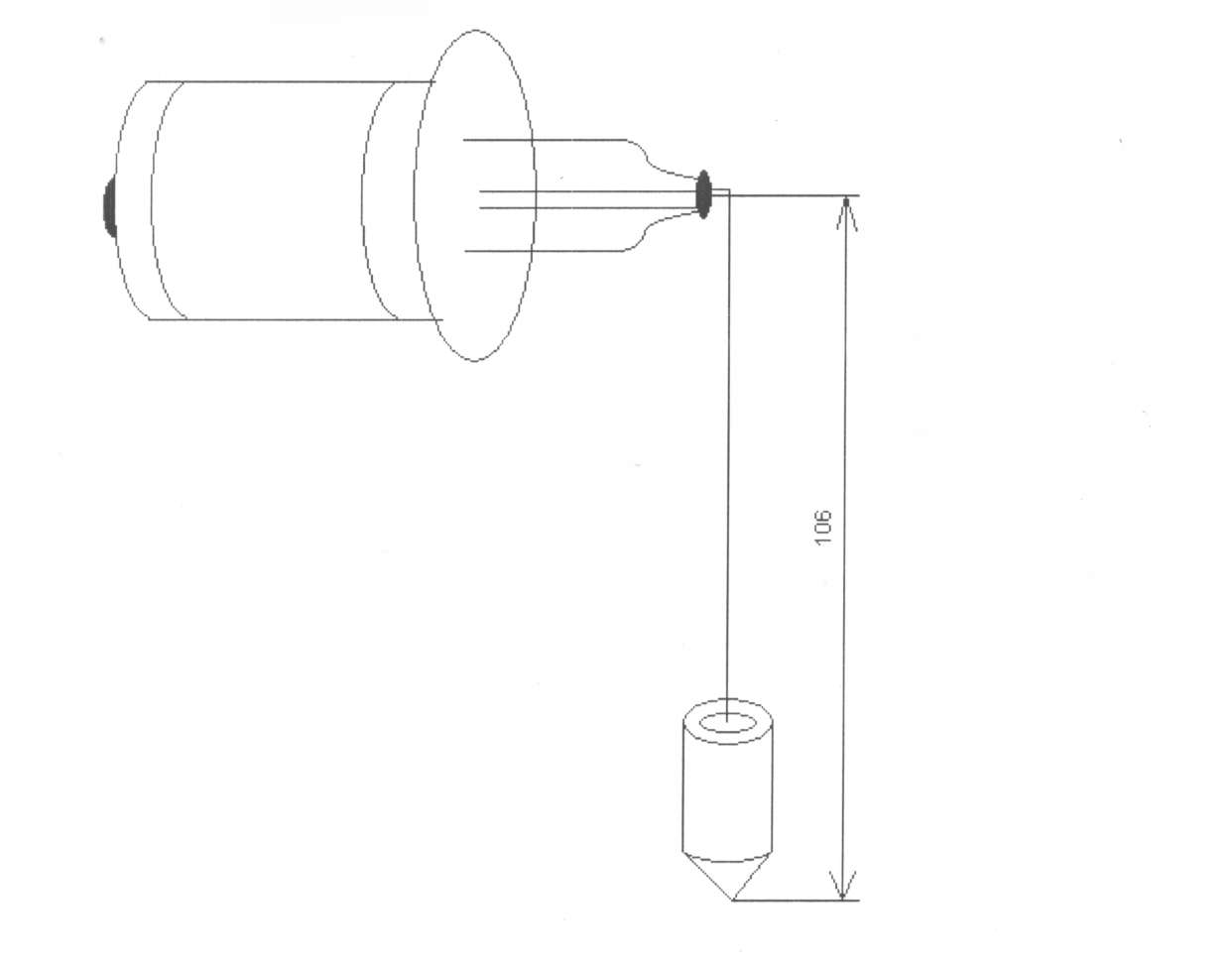

Рис. 1.1.Пристрій для повірки фокусування зеркала-відбівача передава­ча ІВО-1М (РВО-2)

Провести фокусіровку передавача:

-встандлйті^ручне відкривання кришок.

-зняти звисне скло та одягти окуляри.

-розрядити конденсатори С55 та С56 розрядником.

-викрутити імпульсну лампу та замість неї встановити макет імпульсної лампи з відвісом довжиною 106 мм. Відвіс своїм загостреним кінцем має співпадати з центром зеркала-відбивача, якщо цього не відбуваєть­ся то потрібно за допомогою механізму фокусіровки (гвинтами горизо­нтальної та вертикальної настройки) добитись положення кінця відвіса в центр зеркала-відбивача.

-закрити передавач та встановити автоматичне відкривання кришок.

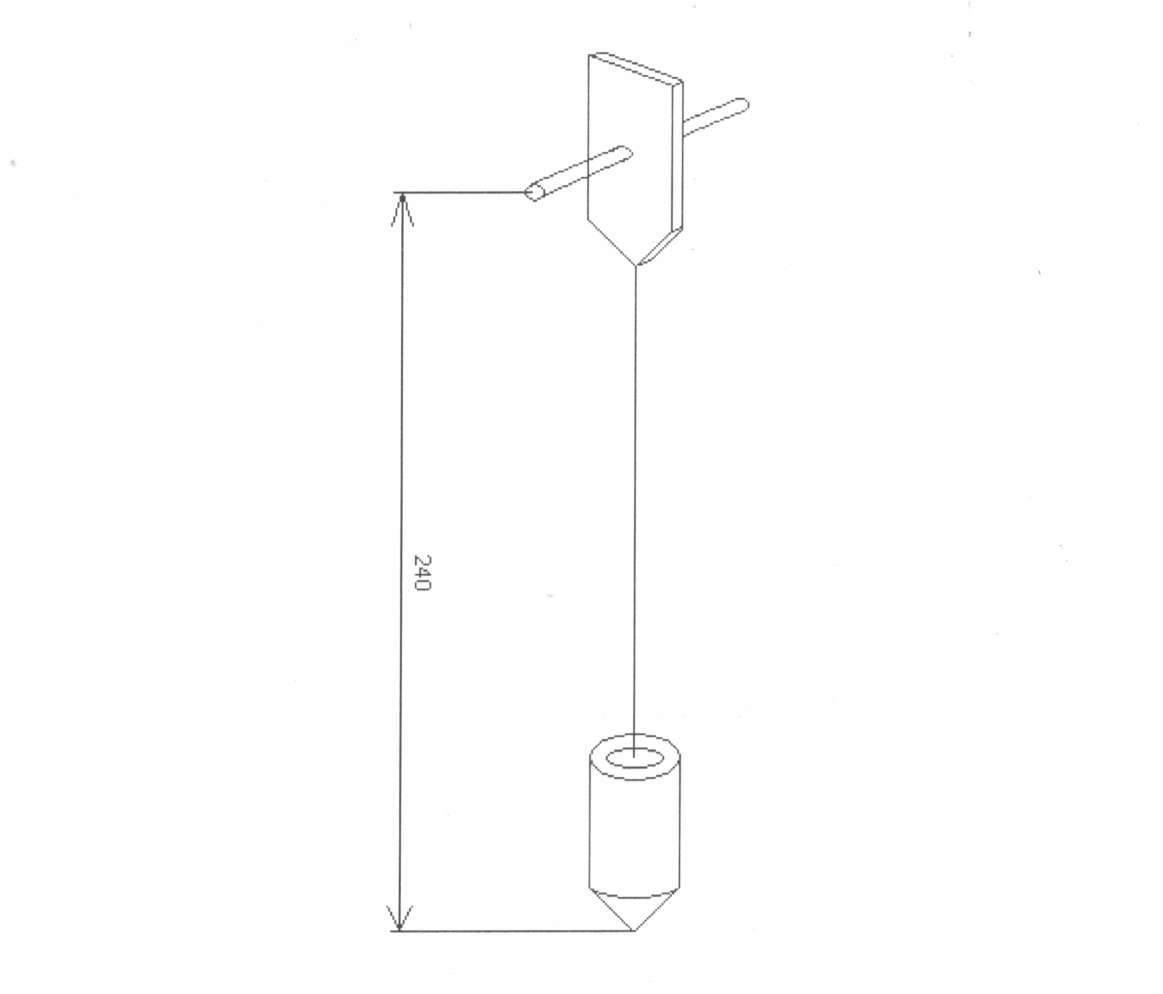

Рис. 1.1 .Пристрій для повірки фокусування зеркала-відбівача приймача

ІВО-1М

Провести фокусіровку приймача:- встановити відкривання кришок. -витягнути з кожуха фотопідсилювач.

-в щіль діафрагми встановити пристрій для повірки, якщо відвіс не по­падає в центр зеркала-відбівача то потрібно допомогою механізму фо­кусіровки (гвинтами горизонтальної та вертикальної настройки) доби­тись положення кінця відвіса в центр зеркала-відбивача.

-закрити приймач та встановити автоматичне відкривання кришок.

1.2. Перевірка юстировки.

По максимальному сигналу на EJIT при вимірюванні ВНГХ від 1000 до 2000 м. Хмарність повинна бути від 10 балів. Включити імпульсну лам­пу та ручкою «ручная регулировка» установить сигнал амплітудою 10- 12мм. Покачуючи ліхтар передавача, потрібно дивитись на екран EJIT. Для цього один з операторів відхиляє ліхтар приймача або передавача, а інший спостерігає за сигналом на EJIT, якщо амплітуда сигналу змен­шується то прилад придатний до роботи. Якщо відбувається збільшення амплітуди сигналу то потрібно за допомогою грузів на ліхтарях добити­ся максимального сигналу. Щоб це зробити в центр зеркала кладуть шарик та добиваються його положення в центрі зеркала-відбивача.

Висновок: провели фокусування та юстирування ліхтарів приймача та пере­давача ІВО-1М

2. ПЕРЕВІРКА РОБОТИ КІНЕМАТИЧНОЇ ТА ЕЛЕКТРИЧНОЇ СХЕМИ

ДАТЧИКА М-127

Мета роботи: Дослідити кінематичну схему датчика та перевірити працезда­тність роботи імпульсаторів.

Хід виконання роботи:

2.1. Дослідження роботи кінематичної та електричної схеми датчика М-127

Таблиця 2.1

Імпульсатори
Опорний		Основний		Зміщений
При	При	При	При	При	При
генера­	відсутності	генерації	відсутності	генерації	відсутності
ції	генерації		генерації		генерації
13	0	13	0	13	0

Перевірити роботу кінематичної схеми. Для цього необхідно по черзі обер­тати флюгарку. Визначити відсутність значного тертя та заїдання при їх обе­ртаннях. Приєднати ремонтний кабель і перевірити працездатність імпульса­торів датчика. Для цього необхідно -12 В приєднати до 5 та 6-го контактів кабеля, а + 12 В До контакту 2, потім приєднати вольтметр до 1 та 2 контак­тів датчика. Потім контакти 3(основної серії), 4(опорної) та 1 (здвигнутої) по черзі приєднувати до вольтметра. Плавно обертаючи гвинт датчика помітити відхилення стрілки вольтметра до 8-10 В в одному з фіксованих положень гвинта. Потім перевірити роботу інших імпульсаторів приєднуючи вольт­метр до 3-го та 4-го контактів роз'єднувача. Перевірити роботу геконів і ре­зультати вимірювань записати в таблицю 2.1.

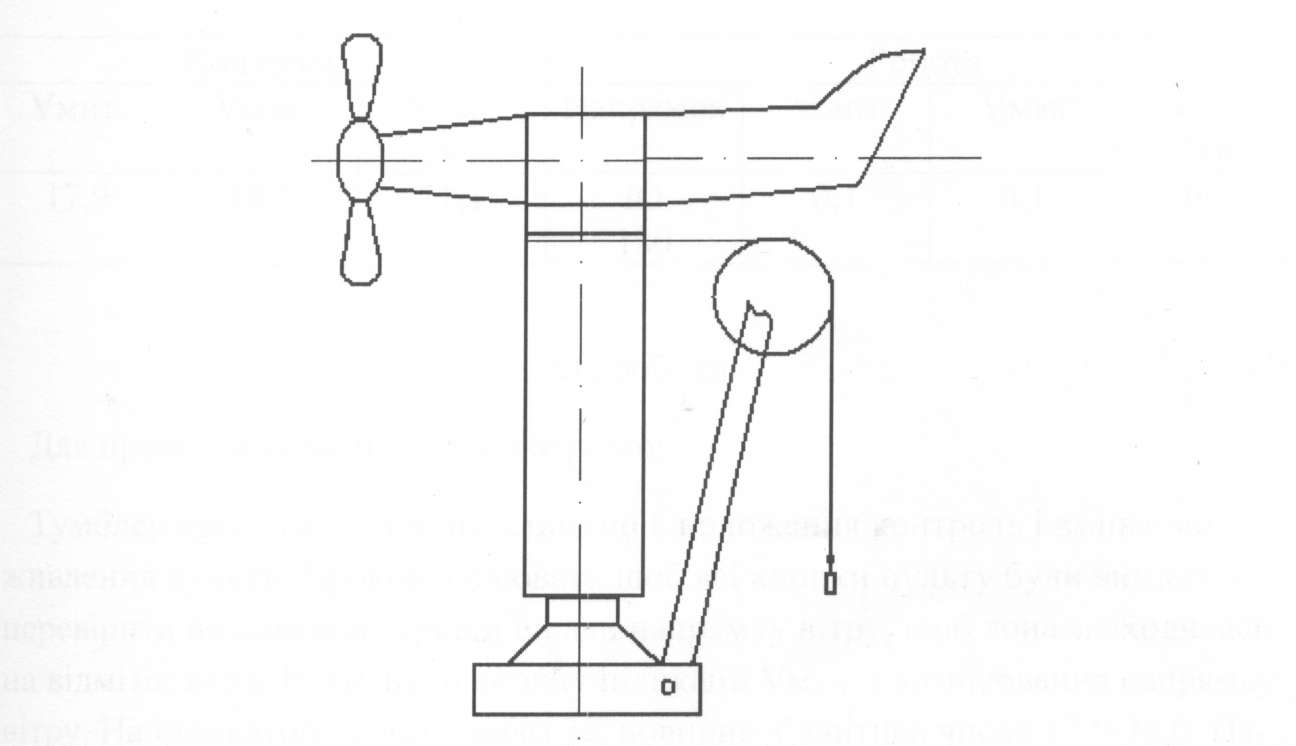

Рис.2.1. Перевірка чутливості

Висновок: Прилад М-127 працездатний та придатний для вимірювань разом з датчиком М-63М-1М.
