Пониженная жесткость опорной системы
Причиной повышенной вибрации может быть недостаточная жесткость
опорной системы. Влияние жесткости опор на вибрацию очевидно. Амплитуда вибрации А обратно пропорциональна динамической жесткости сд. Зависимость сд = /(с) для некоторой круговой частоты со представлена на рис. 8.6.
Из рис. 8.6 видно, что в дорезонансной зоне (см. рис. 8.6, кривая 1-2) динамическая жесткость примерно пропорциональна жесткости опоры с. К существенному снижению сд приводит снижение жесткости с вблизи резонанса (см. рис.
кривая 2-3). Напротив, в зарезонансной зоне вблизи резонанса снижение жесткости с повышает динамическую жесткость сд (кривая 4-5), при удалении от резонанса сд практически не зависит от с. Минимальное значение сд соответствует кривой 3-4 и наблюдается при совпадении круговой частоты вращения ю с собственной частотой колебаний опоры.
При резонансе даже небольшие возмущающие силы приводят к чрезмерной вибрации опоры. Для устранения этого явления необходима отстройка опорной системы от резонанса изменением ее жесткости (обычно в сторону увеличения) или массы. Чтобы увеличить динамическую жесткость системы, состояние которой соответствует кривой 4-5, требуется существенное повышение жесткости с. В практике имели место случаи, когда недостаточное ужесточение опор для снижения вибрации оказывалось безрезультатным, хуже того, иногда при этом система попадала в резонанс и вибрация резко увеличивалась. С другой стороны, если опора находится в резонансе, то ослабление статической жесткости, например установка под опору податливой прокладки, существенно повышает динамическую жесткость сд и способствует снижению вибрации.
20
- 701
0,1
0,2 0,5 1,0 2,0 5,0 10 с Ю'7
Рис.
8.6. Зависимость динамической жесткости
с,, от статической с
(та,2
= 1 •
107 Н/см; 2И<ш
= 0,1 • 107 Н/см): 1-2-3
-
дорезонансная зона; 3-4
-
резонансная зона; 4-5
-
зарезонансная зона
жесткости сд и заметному повышению вибрации.
Наличие резонансных явлений на частоте вращения, двойной оборотной частоте и на других кратных частотах и связанная с этим пониженная динамическая жесткость чаще всего определяются конструкцией машины. Борьба с этими явлениями нередко требует реконструкции опорной системы и лишь в немногих случаях сводится к простейшим мероприятиям по ужесточению опор либо под- гружению их (увеличению массы).
Ослабление жесткости опор в процессе эксплуатации может быть результатом одного из следующих факторов:
отрыва фундаментной плиты от фундамента;
"опрокидывания" корпуса подшипника при движении его по фундаментной плите, например, вследствие заедания;
местного отрыва опорной поверхности корпуса подшипника под действием разгружающего реактивного момента статора;
ослабления резьбовых соединений крепления вкладыша, корпуса подшипника, фундаментной плиты (фундаментных болтов);
появления трещин в фундаменте;

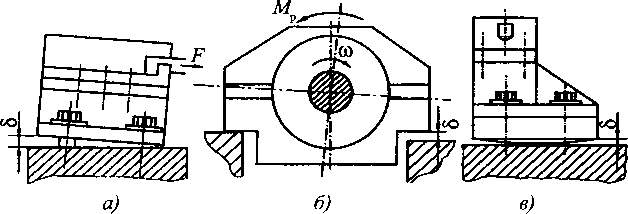

Рис.
8.7. Снижение жесткости опор:
а
-
при "опрокидывании" корпуса
подшипника; б - вследствие отрыва опорной
поверхности под действием реактивного
момента статора; в
-
при деформации опорной поверхности
сти;
деформации фундамента под действием осевых сил, возникающих при тепловых перемещениях.
На рис. 8.7 представлены некоторые случаи снижения жесткости опор.
