2. Частотные признаки наиболее распространенных причин повышенной вибрации

Вид дефекта и основные причины его возникновения	Частота признаков
	основных	дополни­ тельных
Механический дисбаланс
Технологические отклонения от осевой симметрии, от­клонения по форме и массе противоположных элементов, отклонение по форме противоположных пазов, проточек и др. Неоднородности материала. Искривления вала при посадках с натягом. Неопределенности положения насадной детали при на­личии посадочных зазоров. Поломки деталей ротора, бандажных связей, неравно­мерный износ, неравномерные отложения, загрязнения	kfr, амплитуды высших гармо­ник вибраций быстро убыва­ют с ростом к. При большом дисбалансе мо­гут быть заде­вания (см. гл. 6)	Нет роста ВЧ. Вибрации на высших гармониках определя­ются нели­нейностью

Диагностические признаки: вибрация на частотах f.; lrf_r\ амплитуды вибраций высших гар­моник с ростом к быстро уменьшаются, наибольшая вибрация на частоте f_n к ~ 2 ... 3; высоко­частотная вибрация отсутствует.

Причина вибрации - центробежная сила, возникающая при вращении ротора с дисбалансом

Графики характерных дефектов, вызванных механическим дисбалансом

F, мм/с
18-		fr /
16-
141
12-
10-
8-
6-
4-
2.		[
0

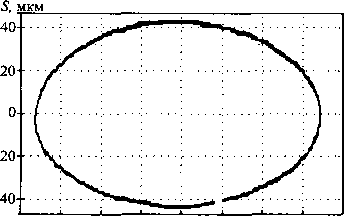

80 60 40 20 0 20 40 60 80S, мкм Орбита вибрации

О 20 40 ■ 60 80 100 I, мс

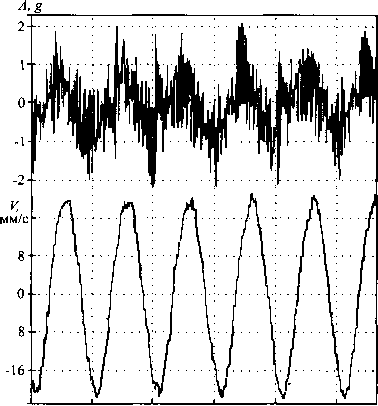

Формы сигнала вибрации

2 4 6 8 10 12 14 ю/ю,. Спектр вибрации

дополни­

тельных

основных

Продолжение табл. 8.2

Частота признаков

Вид дефекта и основные причины его возникновения

А, дБ

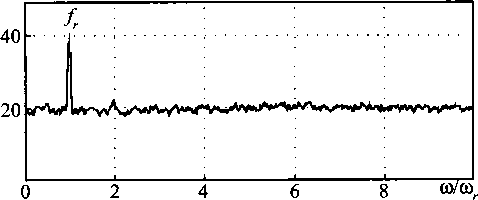

Спектр огибающей высокочастотной вибрации

Остаточный прогиб (бой) вала

См. "Механиче­ский дисбаланс"

Искривление геометрической оси вала.

Диагностические признаки практически совпадают с признаками дисбаланса. Кроме того, характерны весьма высокие вибрации на первой критической скорости вращения.

Причина вибрации - возникновение механического дисбаланса, возникновение наклонов осей шеек ротора к оси вращения и смещение муфт как в радиальном, так и в торцевом направ- лениях

А, дБ

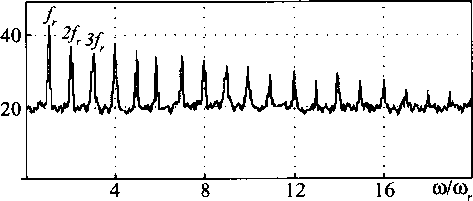

Спектр огибающей высокочастотной вибрации
