3 Автоматизация работы предприятия

Проект (от латинского projectus - буквально: брошенный вперед) - это совокупность документов, необходимых для создания какого-либо сооружения или изделия.

Документы могут быть весьма разного рода: расчеты, чертежи, схемы, записки, инструкции и т.п.

Пректирование, соответственно, - это создание полного необходимого комплекта такого рода документов.

Ясно, что от качества, полноты , правильности и грамотности документов (проекта) зависит качество инсталлированной СКС. Как подготовить проект СКС ? Что при этом надо учитывать, что делать и в какой последовательности? Эти и подобные им вопросы рассматриваются ниже.

3.1 Требования к реализации структурированной кабельной системы

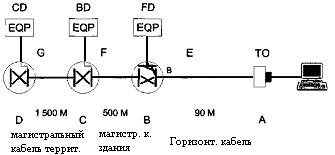

Максимальные длины кабелей, устанавливаемые стандартом, представлены на рис. 6.

Рис. 6

А+В+Е < =10 м - общая длина кабелей рабочего места, оборудования и шнуров(перемычек) в горизонтальной подсистеме

С и D < =20 м - соединительный шнур (или перемычка в BD или CD)

F и G <= 30 м -кабель оборудования в BD или CD

Все длины - это механические длины кабелей, шнуров, перемычек.

EQP - активное оборудование, специфичное для конкретного применения.

Рис. 6. Максимальные длины кабелей СКС в соответствии со стандартом ISO/IEC 11801:1995(Е)

Длины кабелей не должны превышать следующих значений:

• в магистральной подсистеме территории -1500 м,

• в магистральной подсистеме здания - 500 м,

• в горизонтальной подсистеме - 90 м.

Суммарная длина кабелей рабочего места, патч-кордов (или перемычек) в распределителе этажа и кабелей оборудования, присоединенных к нему, не должна превышать 10м. Это значение носит характер рекомендации, т.к. кабели рабочего места и оборудования не являются элементами СКС и стандарт на них не распространяется.

Это же утверждение относится и к кабелям оборудования в распределительных устройствах территории и здания, длину которых стандарт рекомендует ограничивать значением 30 метров.

Длины патч-кордов (перемычек) в распределителях территории и здания ограничиваются значением 20 метров.

Термин "длина" в стандарте означает механическую длину кабелей,шнуров и перемычек. Это необходимо учитывать, поскольку, например, для витой медной пары, если ее развить, а проводник распрямить, окажется, что длина медного проводника превышает механическую длину кабеля. Кроме того, кабельные тестеры, измеряющие сопротивление медного проводника известного диаметра, показывают "электрическую" длину проводника, а не механическую - кабеля.

3.2 Требования к кабелям

Среди многочисленных требований, предъявляемых стандартом к кабелям, необходимо подчеркнуть следующие.

1. Виды используемых в СКС кабелей должны соответствовать табл. 1. В ней же указано их назначение.

2. Допускаются значения волнового сопротивления электрических кабелей 100 Ом и 120 Ом, а диаметров оптоволокна - 62,5/125 и 50/125 мкм (сердцевина/оболочка). Значения 100 Ом и 62,5/125 мкм указываются как предпочтительные.

3. Передаточные характеристики симметричных кабелей (и других электрических компонент СКС) определены по категориям до следующих частот: категория частота, МГц

3 16

4 20

5 100

4. Кабели и компоненты различных категорий могут быть смешаны в подсистеме СКС или в линии, но категория линии будет определяться по наихудшему компоненту.
