2.4. Розробка ґрунту землерийно-транспортними машинами (скреперами, бульдозерами, грейдерами)

Ці машини розробляють, переміщують, розвантажують ґрунт і повертаються на місце завантаження.

Скрепери причіпні з об’ємом ковша 2,2…10 м3 працюють з трактором-тягачем; самохідні з об’ємом ковша 8 м3 і більше мають вищу продуктивність за рахунок кращої маневреності та більшої швидкості. Краще групувати декілька скреперів, в складі механізованої ланки при необхідності до складу ланки додають бульдозери-штовхачі, які допомогають при завантаженні, розпушуванні, при розробці ґрунтів підвищеної щільності. Кількість штовхачiв і розпушувачів підраховують залежно від відстані транспортування. Бульдозер-штовхач може також використовуватися для переміщення ґрунту в зоні лінії нульових робіт на відстань до 100 м. А робота скеперів причіпних – на відстань до 1000 м, самохідних – до 3000 м. Раціональна схема завантаження ребриста або ребристо-шахова (рис. 2.2), тому більш рівномірне навантаження по площині різання, ефективніша робота в цілому.

Схеми переміщення скреперів залежно від конкретних умов: еліпсовидна, за спіраллю, вiсімкою. Остання найбільш ефективна: рівномірне навантаження та спрацювання ходової частини та коліс. Довжина шляху наповнення ковша розраховується за формулою

,

де – об’єм ковша, м3;

– коефіцієнт наповнення, приймається 0,8 для піщаних ґрунтів, 1,0 для глинистих;

і – відповідно ширина та висота зрізуваного шару, м;

– коефіцієнт розпушення ґрунту.

Необхідну кількість машин у комплекті підраховують у залежності від об’ємів переміщуваного ґрунту та змінної виробки, яка, в свою чергу, залежить від технічних характеристик скреперів, виду ґрунту та відстані його переміщення.

Бульдозер використовують як для самостійної роботи при розробці та переміщенні ґрунту на відстані до 100 м та плануванні територій, так і для допоміжних робіт у комплекті з екскаваторами, скреперами, для окучування ґрунту, зачистки дна котлованів, зворотної засипки пазух котлованів, улаштування тимчасових доріг і т. ін. Головні операції: різання ґрунту із зняттям стружки (бажано під ухил), переміщення, розвантаження з розрівнюванням, зворотний хід (рис. 2.3).

Найбільш раціональний траншейний спосіб розробки, в процесі використання якого залишається смуга між траншеями шириною 0,4…0,6 м. При цьому способі менше загублюється ґрунту під час транспортування, тому продуктивність вища.

Грейдери використовують для планування територій, укосів, зачистки, відривання канав глибиною до 0,7 м, влаштування протяжних насипів висотою до 1 м, профілювання дорожнього полотна. Ґрунт поступово переміщується перпендикулярно напряму руху. Раціональна довжина проходки не менше 400…500 м.

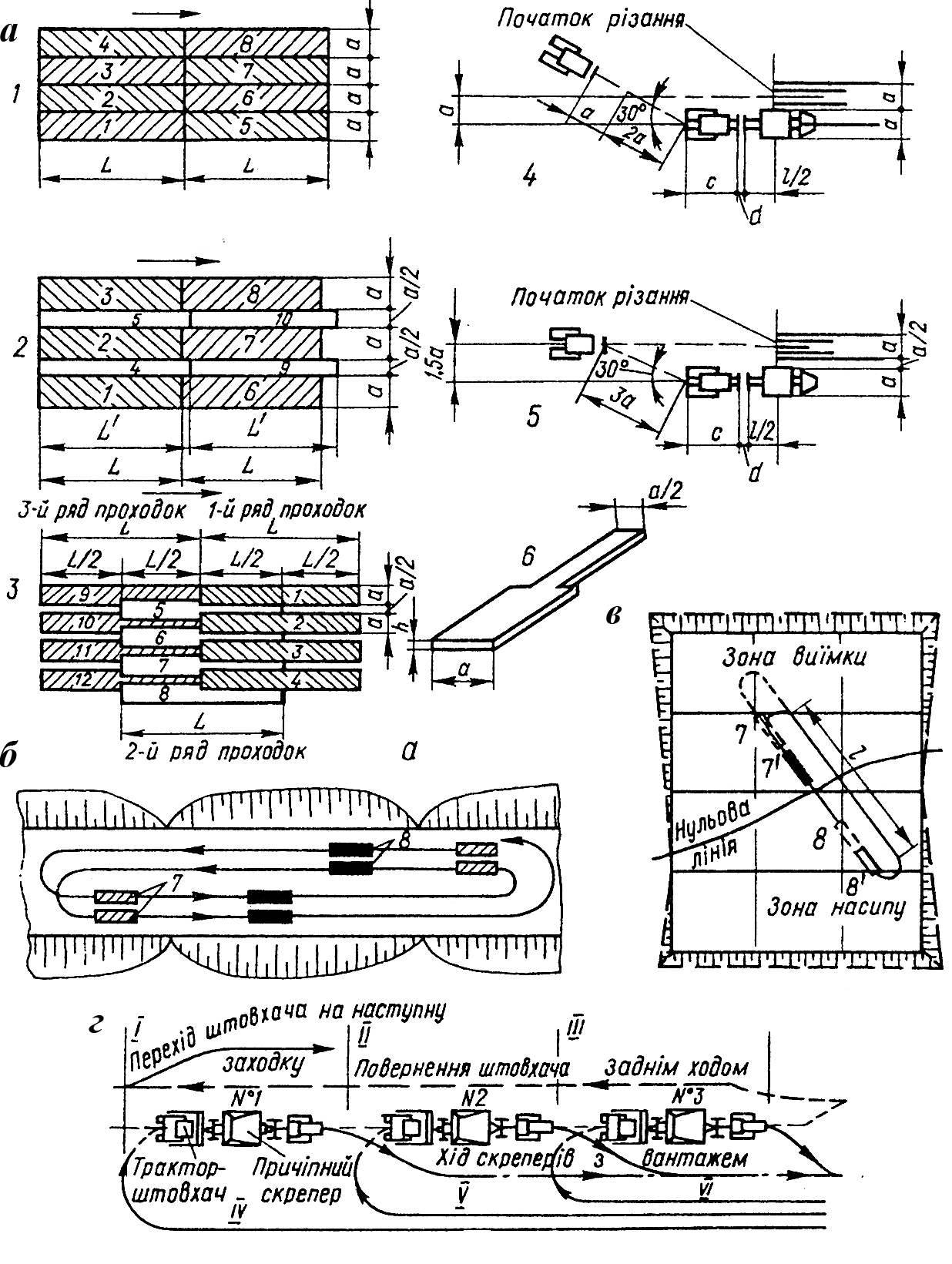

Рис. 2.2. Розроблення ґрунту скреперами: а – схема розроблення ґрунту (цифрами вказана послідовність розроблення смуг); б – схема роботи скреперів за спіраллю на ділянці, де чергуються насипи та виїмки; в – те саме, за еліпсом при плануванні будівельних майданчиків; г – ланцюжкова схема завантаження скреперів; 1 – розроблення ґрунту за схемою смуга поряд зі смугою; 2 – те саме, через смугу; 3 – те саме, ребристо-шаховими проходками; 4, 5 – схема взаємодії трактора-штовхача зі скрепером; 6 – форма стружки; 7…7' – набирання грунту; 8…8`– розвантаження; /, //, /// – ділянки набору ґрунту скреперами № 1, 2, 3; IV, V, VI – порожній хід скреперів № 1, 2, З

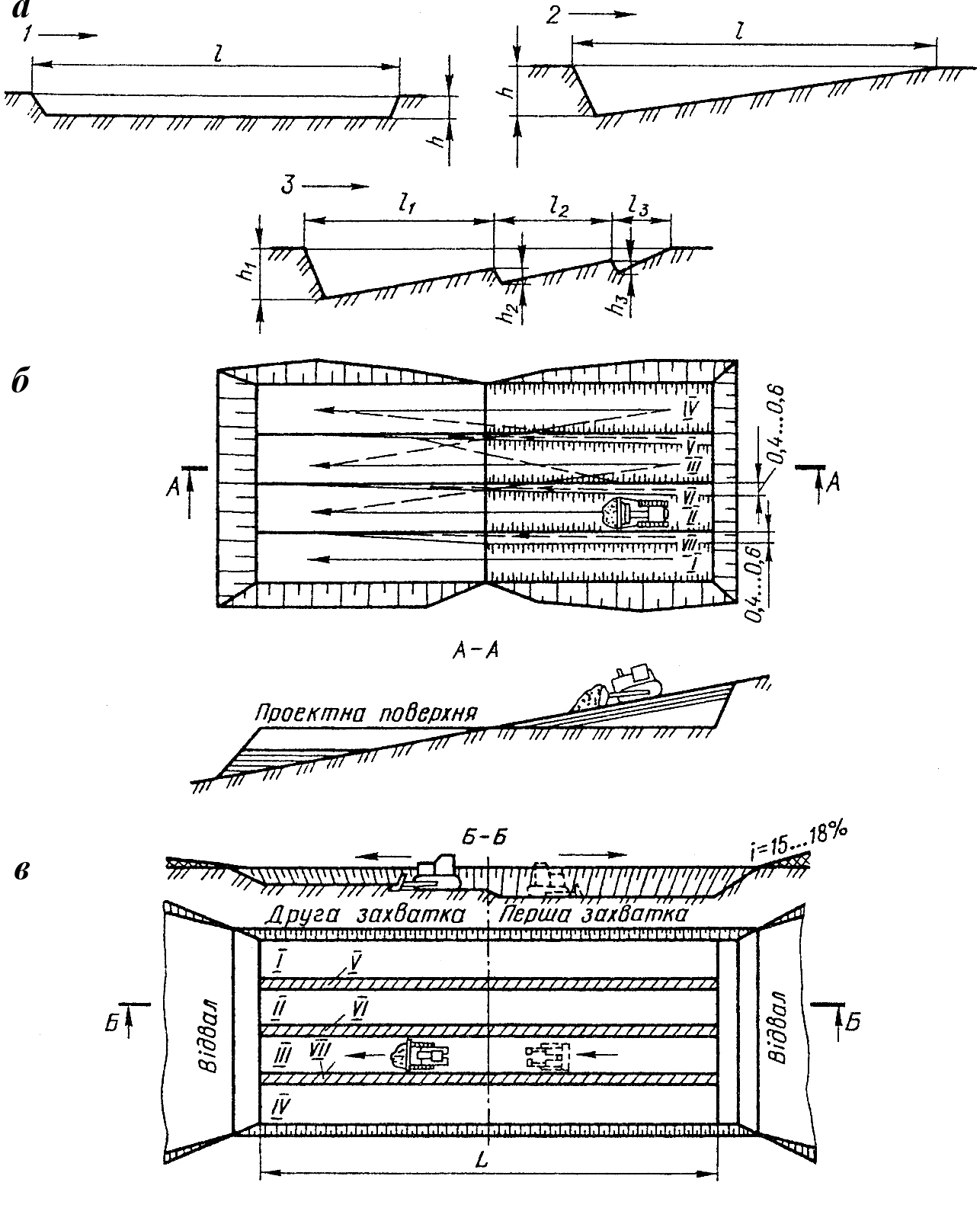

Рис. 2.3. Схеми зрізання ґрунту (а), способи виконання планувальних робіт бульдозерами (б) та розроблення виїмок (в): 1 – різання тонкою стружкою однакової товщини; 2 – те саме, клиноподібним профілем; 3 – те саме, з гребінчастим профілем; І...VII – послідовність переміщення бульдозера
