Впрс 15. Сварные швы и соединения. Условн. Обознач. Св. Швов.

Сварное соединение - это неразъемное соединение металлических деталей, полученное путем расплавления электрической дугой или пламенем газовой горелки места соединения и наплавления металла (электрода или особого прутка) между кромками в местах соприкосновения деталей, в результате чего в местах соединения получаются сварные швы. Виды сварных швов. В зависимости от взаимного расположения свариваемых деталей различают следующие сварные швы:

а) Швы стыковых соединений, обозначаемые буквой С, когда торец одной детали присоединяется к торцу другой. б) Швы угловых соединений, обозначаемые буквой У, когда деталь присоединяется к другой и образует угол. в) Швы тавровых соединений, обозначаемые буквой Т, когда деталь присоединяется к другой, образуя фигуру буквы Т. г) Швы соединений внахлестку, обозначаемые буквой Н, когда кромки свариваемых деталей накладывают одну на другую.

2. Условные обозначения сварных соединений. Гост 5263-58 устанавливает два вида условных обозначений сварных соединений:

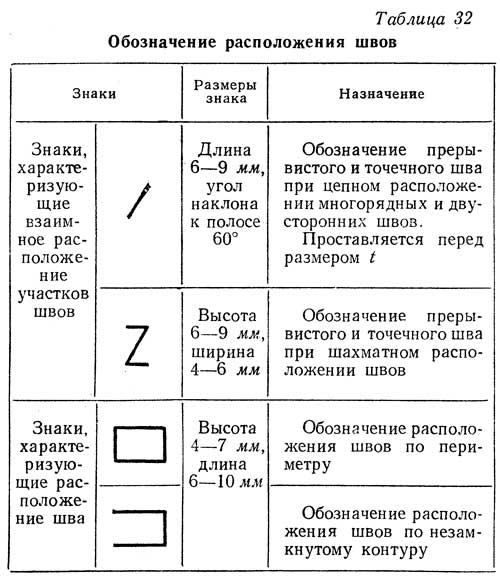

а) основные условные обозначения, проставляемые на чертежах и других технических документах: буквенное обозначение вида сварки; условный графический знак типа шва; размер швов в сечении; длину участка шва; вспомогательные знаки, характеризующие взаимное расположение участка шва;

б) дополнительные (буквенно-цифровые) - условные обозначения, рекомендуемые при переписке; буква, определяющая вид сварного соединения; цифра, определяющая тип шва.

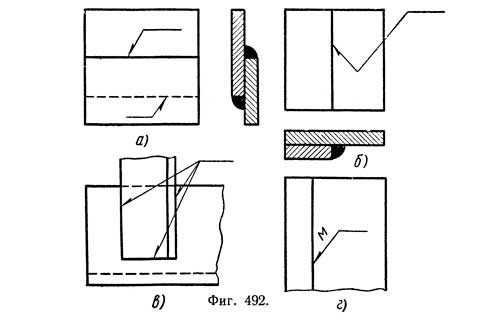

Сварные швы на чертежах указываются знаком, состоящим из двух отрезков: горизонтального (полки) для размеров, знаков и подписей и наклонного с односторонней стрелкой для указания места расположения сварного шва. Допускается излом наклонной линии. В тех случаях, когда сварные швы одинаковы, допускается проведение нескольких наклонных линий сходящихся в одном конце полки. Монтажные швы, выполняемые при монтаже узлов и изделий, обозначаются буквой М над наклонным отрезком со стрелкой.

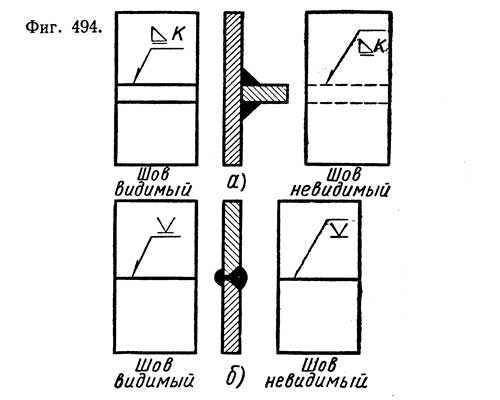

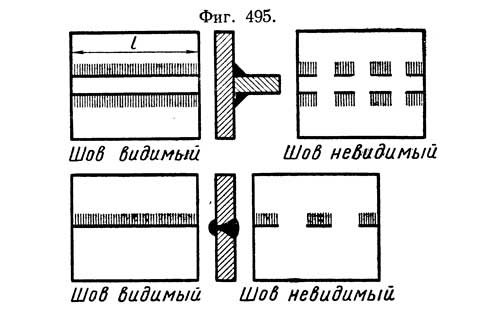

Условные знаки типов швов и размеры у видимого шва проставляются над полкой, у невидимого - под полкой. Видимым швом для угловых, тавровых соединений и соединений внахлестку условно считается шов, расположенный на чертеже внешней поверхностью по отношению к наблюдателю, для стыковых соединений - шов, расположенный по отношению к наблюдателю более широкой поверхностью. Так же считаются видимыми швы в разрезе и швы на виде с торца. ГОСТ 5263-58 допускает изображение шва штриховыми линиями, перпендикулярными к линии шва.

Виды сварок обозначаются следующими буквами: электродуговая - Э, газовая - Г, контактная - Кт, в среде защитных газов - 3. Допускается не проставлять на полке-выноске при выполнении швов электродуговой сваркой буквенное обозначение вида сварки Э.

Если для одного и того же изделия или его составных частей применяются различные способы выполнения сварки, то перед обозначением вида сварки следует проставлять буквенное обозначение способа сварки: автоматической - А; полуавтоматической - П и ручной - Р.
