11. Определение движения деталей по участку, разработка схемы движения, выбор тары для начальных и финишных операций.

В качестве тары, служащей для укладки и временного хранения материалов и перевозки заготовок, деталей, полуфабрикатов выбираем ящики с габаритами 600х950х600.

Для перевозки используем электрокару. Заготовки, упакованные в ящики (500 шт. в ящике), погружаются на электрокару и подаются со склада заготовок к токарному станку (начальная черновая обработка). Далее полуфабрикаты – заготовки, прошедшую черновую обработку, подаются на другой участок, где происходит протягивание отверстия и шпоночного паза. Затем заготовка снова возвращается на наш участок цеха, где подвергаются токарной чистовой обработке, а затем переходят к зубофрезерным станкам (нарезание зубьев), откуда все готовые детали поступают на склад готовой продукции.

12. Определение характера и количества образуемой стружки, мероприятия по ее уборке.

Определяем количество стружки, вырабатываемой на участке в смену:

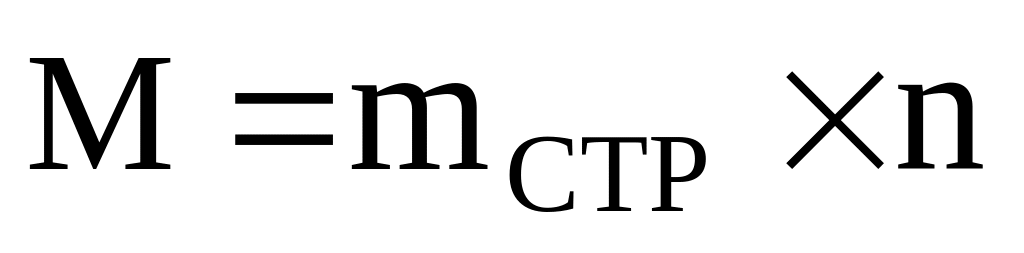

; где:

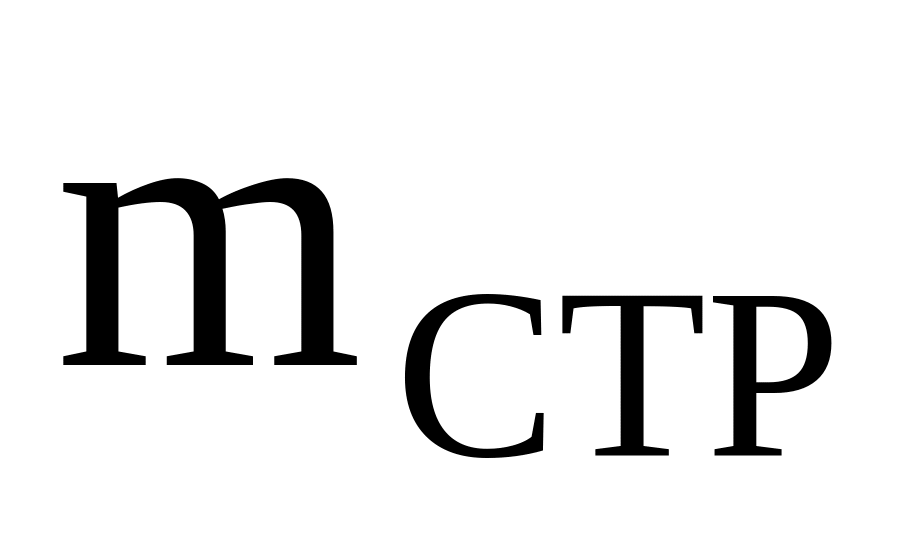

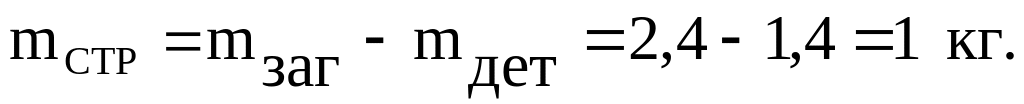

– масса отходов с одной детали;

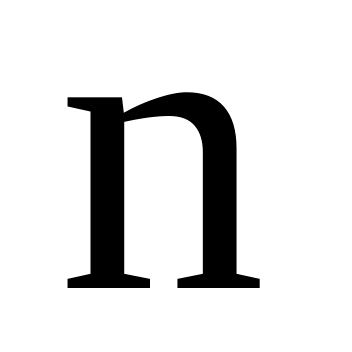

– количество деталей, обрабатываемых за смену.

Ориентировочное количество деталей, производимых за смену – 50 шт. (см. расчет п. I I. 3).

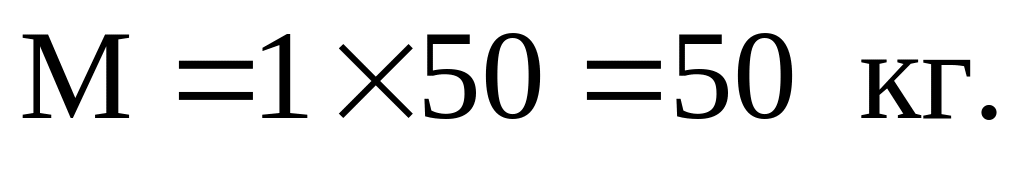

Хотя станки и работают с догрузкой все равно можно сделать вывод, что стружки на участке вырабатывается меньше 200 кг. А в этом случае она, как правило, контейнерным способом.

На станке стружка собирается в коробе или люке, расположенных с тыльной стороны станка, а затем перегружается в контейнер и удаляется с участка

На токарных станках применяется стружколоматели, дробящие витую стружку.

13. Разработка проекта по ОрганизациИ рабочего места токаря с выполнением чертежа–планировки рабочего места.

Рабочее место – это первичное звено производства, от качества работы которого зависят результаты деятельности всего завода. Поэтому в комплексе работ по научной организации труда в первую очередь необходимо определять внимание улучшению организации рабочих мест. Улучшение освещённости, рациональная планировка, хорошо налаженное обслуживание рабочих мест и другие подобные мероприятия являются важными факторами повышения производительности труда и снижения утомляемости рабочего.

Основной задачей проектирования организации рабочего места является создание такой конструкции организационной оснастки и такого расположения оборудования, заготовок, готовых деталей и оснастки, при которых отсутствуют лишние и нерациональные движения и приемы (повороты, нагибание, приседание и т.д.), максимально сокращаются расстояния перемещения рабочего.

Вариант планировки рабочего места токаря: инструментальная тумбочка, рассчитанная на двухсменную работу, расположена справа от рабочего, на расстоянии 150 мм. Приёмный стол расположен слева, на расстоянии 100 мм от рабочего, на нём располагаются производственная тара с заготовками и деталями. К инструментальной двухсекционной тумбочке крепится планшет для чертежей. А левее приемного стола от рабочего расположен стеллаж–подставка, необходимый для мерительного и вспомогательного инструмента.

14. Разработка мероприятий по технической эстетике и дизайну участка

Эстетические требования. При разработке решении по эстетическому оформлению цеха следует ру­ководствоваться «Рекомендациями по решению ин­терьеров механосборочных цехов предприятий ма­шиностроительной промышленности» (М., ЦНИИ-промизданий,1969).

Одним из элементов эстетического оформления цеха является его цветовое решение. Цветовое реше­ние производственного интерьера должно обеспечи­вать оптимальный с точки зрения психофизиологии, «цветовой климат»; улучшение условий зрительных работ; безопасность труда.

При разработке цветовой схемы положений сле­дует учитывать: тип производства; условия зритель­ных работ; абсолютные размеры помещений; плот­ность расстановки оборудования и его габаритные размеры; степень и характер естественного и искус­ственного освещения.

Цветовое оформление производится в соответст­вии с нормами и руководящими материалами.

При окраске металлорежущих станков рекомен­дуется: станины, поперечины, хоботы, рукава кор­пуса неподвижных электродвигателей, электрошкафы и пульты окрашивать в фисташковый цвет; сто­лы, бабки, суппорты, ограждения (кожухи) абра­зивных кругов и фрез — в желтый цвет; кнопки и рыча­ги выключения, аварийную кнопку «стоп» — в красный цвет. Обработанные поверхности не окрашивают.

Консольно-поворотные краны, размещаемые на колоннах или на собственном основании, окрашива­ют следующим образом: неподвижные части — в фи­сташковый цвет; поворотные стрелы—чередующи­мися черными и желтыми вертикальными полосами; крюковую подвеску—в черный цвет с желтой вертикальной полоской в центре.

Транспортные тележки окрашивают: раму, руч­ки, диски колес—в красный цвет; торцовые уголки верхнего обода рамы, наружные поверхности полок швеллеров, роликов, щитки предохранительные — чередующимися диагональными полосками желтого и черного цвета; внутреннюю поверхность швелле­ров, роликов, корпуса подшипников—в черный цвет. Ролики рольгангов не окрашивают.

Инструментальные тумбочки, шкафы, верстаки окрашивают в бежевый цвет; их рабочие поверхности — в светло-коричневый. Обработанные поверхнос­ти столешниц не окрашивают.

Приемные столы, стеллажи, тару окрашивают в фисташковый или зеленый цвет. Ролики не окраши­вают.

Предметы оснащения и их взаимное расположе­ние выбраны таким образом, чтобы обеспечить мак­симальное удобство в работе, четкую композицию внутреннего .пространства производственного поме­щения цеха.

Поддержание чистоты на рабочих местах — необ­ходимое условие для создания благоприятной произ­водственной обстановки, повышения культуры и про­изводительности труда. В настоящем проекте ре­комендуется целый ряд средств ухода за оборудова­нием и оргоснасткой (совок, скребок, крючок для уборки стружки, щетка-сметка, ветошь).

Рабочая одежда должна обладать гигиенически­ми, защитными и эстетическими качествами, не стеснять движений; линия покроя и силуэт ее долж­ны иметь современный стиль.

При выборе образцов моделей целесообразно ру­ководствоваться «Альбомом моделей специальной одежды для рабочих массовых профессий» и «Ката­логом моделей специальной одежды и обуви для ра­ботников металлургической и машиностроительной промышленности», периодически издаваемых Всесо­юзным институтом ассортимента изделий легкой промышленности и культуры одежды (ВИАлегпромом).

Рабочая одежда должна выдаваться в соответ­ствии с «Типовыми отраслевыми нормами».

Функциональная музыка. При организации му­зыкальных передач следует руководствоваться «Ме­тодическими рекомендациями по применению функ­циональной музыки на промышленных предприяти­ях».
