101. В чем заключается гетеродинный метод измерения частоты.

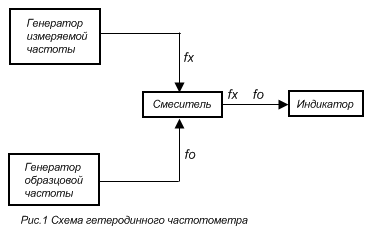

Гетеродинный способ измерения низких и высоких частот заключается в сравнении частоты исследуемого сигнала с частотой маломощного генератора перестраиваемой частоты(гетеродина). При измерениях сигнал частотой fx генератора измеряемой частоты и сигнал частотой fo генератора образцовой частоты подводятся на смеситель(рис.1), на выходе которого образуется сложный по форме сигнал, содержащий большое число комбинационных частот, в том числе наименьшую разностную частоту fx-fo=F. Сигнал разностной частоты F выделяется, усиливается усилителем низкой частоты и подается на индикатор. Индикатором может быть головной телефон, магнитоэлектрический микроамперметр, осциллограф, электронно-оптический прибор. Регулируя частоту сигнала fo гетеродина, сводят разность частот F либо к нулю(нулевые биения), либо к некоторому фиксированному значению. По известной частоте fo гетеродина и разности частот F определяют неизвестную частоту fx.

103. Что такое болометр, где он используется при измерениях в рту?

Болометр – проволочный или пленочный терморезистор с положительной температурной характеристикой, помещенный в стеклянный(вакуумный или наполненный инертным газом) баллон. Для увеличения чувствительности нить выполнена из материала(вольфрам) с высоким температурным коэффициентом сопротивления. Наиболее распространенным методом измерения малых мощностей, на котором построены промышленные ваттметры, используется метод измерения сопротивления терморезистора при рассеянии в нем электромагнитной энергии. В качестве резистивных термочувствительных элементов используются болометры, сопротивление которых растет с повышением температуры(положительный коэффициент сопротивления).

104. Его отличия от термистора, термопреобразователя.

Болометры менее чувствительны, чем термисторы но имеют более стабильные, не зависящие от температуры окружающей среды характеристики.

108. Устройство, принцип действия измерительного механизма магнитоэлектрической системы.

Магнитоэлектрические измерительные приборы

Общее устройство прибора электромагнитного типа

Н а рисунке а показана схема магнитоэлектрического механизма с подвижным магнитом, а на рисунке б- с неподвижным магнитом.

На рисунке приняты следующие обозначения:

стрелка; 2- катушка; 3- постоянный магнит; 4- пружина; 5- магнитный шунт; 6- полюсные наконечники.

Данный механизм, примененный непосредственно, может измерять только постоянные токи.

Достоинства магнитоэлектрических приборов: большой вращающий момент при малых токах, высокие классы точности, малое самопотребление. Недостатки магнитоэлектрических приборов: сложность конструкции, высокая стоимость, невысокая перегрузочная способность.

Уравнение шкалы прибора магнитоэлектрической системы:

, где - чувствительность прибора по току.

Принцип работы магнитоэлектрических приборов заключается во взаимодействии поля постоянного магнита с проводником (катушкой), по которому протекает измеряемый ток.

Эти приборы применяют для измерения постоянных токов и напряжений, сопротивлений, количества электричества, также применяют для измерения или индикации малых токов и напряжений.

109

Н еподвижная часть прибора электромагнитной системы представляет собой катушку 1, по обмотке которой протекает ток. За счет этого в зазоре катушки возникает магнитное поле.

В зазор втягивается якорь 2, изготовленный из мягкой стали, который составляет подвижную часть прибора. На оси якоря имеется спиральная пружина 3, противодействующая втягиванию якоря в зазор катушки. В результате сидящая на оси стрелка 4 поворачивается на определенный угол, зависящий от силы тока.

Электромагнитные приборы менее чувствительны по сравнению с магнитоэлектрическими. Однако они не столь боятся перегрузки и надежнее в работе. Кроме того, они пригодны для измерений в цепях не только постоянного, но и переменного тока. Их шкалы неравномерны.
