7.Проектные классы и марки бетона

Класс бетона. – мера качества бетонной смеси.

Класс бетона устают меру качества бетонной смеси. При проектировании бетонных и ЖБ конструкций устанавливают следующие классы по прочности на сжатие:

÷ - тяжёлый

÷ - лёгкий

Т.к. для установления класса бетона испытываются стандартные образцы в виде кубов, а для определения расчётных характеристик нам необходим расчётное испытание призм и цилиндров, то встаёт вопрос о переходе от кубиковой прочности к призменной.

f_ck=

f_ck=f_cm-t_nS

f_ck=f_cm-8 МПа

Марки.

- по морозостойкости. Марка показывает циклы попеременного замораживания и оттаивания конструкции, прочность конструкции не уменьшилась более чем на 12%

- по водонепроницаемости. W2 ÷ W8. 2÷8 – давление в атмосферах.

- по сопротивлению и сжатию.

- по самонапряжению.

13.Релаксация напряжеений в бетоне

Релаксация напряжений – уменьшение напряжений в бетоне с течением времени при постоянной нагрузке, вызванной перераспределением усилий м/у бет. и арм-рой.

При прилож. нагр. на бет. эл-т соотв напряж σ_с3 происходит мгновенное хрупкое разрушение образца.

При некотором уравнении загружения σ_с1 с выдержкой образца в длительное время разрушения мы не получили.

Однако есть такое напряжение σ_с2 при выдержке которого происходит разрушение бетонного образца. Данное напряжение наз-ся пределом длительного сопротивления бетона и определяется как часть или составляющая от кратковременного сопротивления.

Вопрос 9

Выделяют 2 вида деформации:

1)Объемные деформации(деформации усадки, набухания, температ. деформации) деф. во всех направлениях.

2)Силовые- происходят от действия внешн. нагрузки и направлены по направлению приложенной нагрузки.

Вопрос 29

Изгиб.эл. могут выс. как отдельные конструкции( плиты, балки), так и входящие в состав слож. эл.

Плиты- констр. у которой толщина намного меньше, чем 2 других размера.

Толщина плиты опр.из выполнения след.условий:

1)Конструктивных треб.

1.Монолитные плиты.

hs<=50 мм-плита выступ. покрытия

hs>= 60 мм –перекр. гражд. зд.

hs>= 70 мм –перекр. пром. зд.

2.Зборные плиты:

hs>=25 мм –плит. в кач. покрытия

hs>= 50 мм –перекрытия

2)Из усл. жесткости:

hs=(1/25-1/35)ls

3)Из условия прочн. по норм. и наклонным сеч.

По схеме раб. плиты бывают:

1. балочные

2. плиты опертые по контуру.

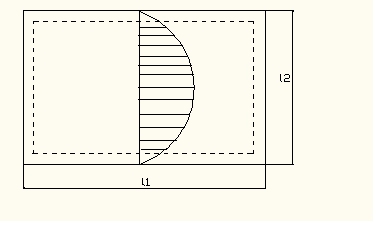

l2/l1=2(3)

Данные плиты расчит. только в одном направлении - коротком, т. к. в длинном направлении жестк. плиты выше и несмотря на то, что имеет место большой изгиб момент деформации в данном направлении намн. меньше, чем в коротком.

Армирование плиты осущ. исходя из эпюры изгиб-х моментов по котор в растян. зоне устан-ся арматура.

Балки- такие конструкции у кот. длина >сем другие 2 стороны.

Осн. геометрич. разм. явл-ся высота и ширина балки.

высота балки опр-ся исх. из след. условий:

1. Усл. жесткости

h=(1/8-1/12)l

2. Из усл. прочности по норм. сеч.

d=

C целью унификации: h<=600, кр. 50 мм

h>600, кр 100 мм

Шир. балки апре-ся из след. усл.:

1)Усл. жестк.

b=(0,3-0,5)h

2)усл. прочности по накл. сеч.

3)с целью разм. армат. по ширене балки

b-150, 180, 200, 220. 250, кр.50 мм

Для предв. напряж. констр. шир балки мож уменьш. до 100 мм
