41. Эпюра материалов, принципы построения

под эпюрой мат-ов понимают эпюру действующей несущей способности с принятым эффективным армированием. Построение эпюры производится графоаналитическим методом путем наложения эпюр изгибающего момента на эпюру армирования.

ϕ=А_st*f_y/α*f_cd*w_c*b*d

η =1-ξ*k₂

M_Rd= η*f_yd*A_sd

23.соединения арматуры

По длине отдельн арм стержни или арм изделия соед-ют сваркой или внахлест

Сварн соед-ия:

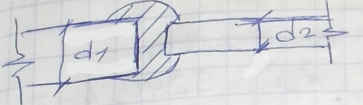

1.контактное сварное соед-ие d1/d2>=0.85

2.с помощью электродуговой сварки

3.с помощью накладок

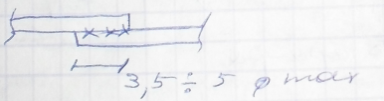

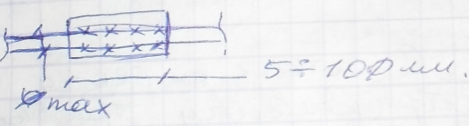

Соед-ие внахлест

Соед-е стержней с пластинами электродугов сварки:

3.1 внахлест

3.2 срезом

3.3 в тавр

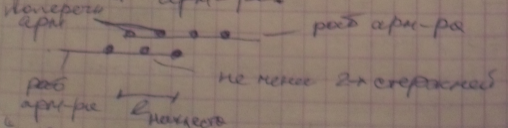

Соед-я арм-ых изделий внахлест произв-тся для классов s240,s400,s500(у которых прочн-ые характ-ки до конца не исп-ы). наиб распр-ым соед-ем внахлест явл соед-ие высокопрочн проволки или арм-ры,котор применяется в предварит-о напр-ых констр-ях.(т.к незя варить их). Длину нахлеста в сетках опред расчетами,а по констр-ым треб-ям:длина нахлеста не менее 2 стержней поперечн направления.

10. Объёмные деформации бетона – усадка

Объёмное сокращение бетона в результате физико-химического процесса протекает при взаимодействии воды с цементом. Изменение влажности цементного камня и карбонизации бетона.

Выделяют физическую и химическую усадку.

Химическая усадка связана с потерей воды в результате протекания процесса гидратации вяжущего при схватке и твердении цементного камня.

Химическая усадка особо сильно проявляется в начальные этапы твердения, а с течением времени затухает. особенно интенсивно протекает процесс в водой среде (процесс набухание)

Физическая усадка протекает за счёт испарения воды в порах и микротрещинах бетона. Усадка и набухание зависят:

1. От водоцементного отношения

2. От вида, количества цемента в бетонной смеси

3. От температуры, влажностных условий твердения бетонной смеси

В общем случае усадку определяют по след формуле:

39.Несмотря на многочисленные экспериментальные исследования и достаточно простую постановку задачи на данный момент не существует конкретного расчёта прочности поперечного сечения без поперечного армирования

Отечественные нормы предлагают приближённый метод расчёта:

V_Rd,ct=[0,12K(100p_ef_ck)-0,15Ҁ_cp]b_m*d

V_Rd,ct≥ V_Rd,ctmin

V_Rd,ctmin=(0,4f_ctd-0,15 Ҁ_cp)b_w*d

9.Выделяют 2 вида деформаций:

а) объёмные деформации – усадка, набухание, температурная деформация;

б) силовые деформации – происходят от действия внешней нагрузки и направленны по направлению приложенной нагрузки

Выделяют физическую и химическую усадку. Химич. связана с потерей воды и резкого протекания процесса гидратации вяжущего при схватывании и твердении цементного камня. Химическая усадка особо проявляется в начальные этапы твердения, а с течением времени затухает.

Физическая усадка возникает за счёт испарения воды в порах и микротрещинах бетона.

В бетоне также возникают силовые деформации:

а) при однократном кратковременном приложении нагрузки;

б) деформации в бетоне при длительном действии нагрузки (ползучесть бетона);

в) деформации бетона при многократно повторяющихся нагрузках
