36. Формирование внутреннего напряженного состояния ж/б элемента с диагональными трещинами - форма разрушения 2

По наклонной трещине при напряжениях в поперечной арматуре, равных пределу текучести в результате достижения предельных деформаций в растянутой продольной арматуре (разрушение по растянутой зоне). При нарушении анкеровки раскрытие наклонной трещины в нижней части сечения приводит к развитию значительных ­ деформаций продольной арматуры при повороте образующихся частей балки относительно друг друга. В результате перераспределения усилий резко возрастает растягивающее усилие в продольной арматуре, пересеченной наклонной трещиной. При этом разрушение по растянутой зоне может являться результатом на­рушения анкеровки (продергивания) продольной растянутой арматуры по направлению к опоре формируются продольные. Иногда нарушение анкеровки рассматривается как специальный случай разру­шения по растянутой зоне при раскалывании бетона. Вместе с тем, раскалывание является вторичным эффектом и связано с проскальзыванием арма­туры относительно бетона, что определяет прогрессирующее нарушение сцепления.

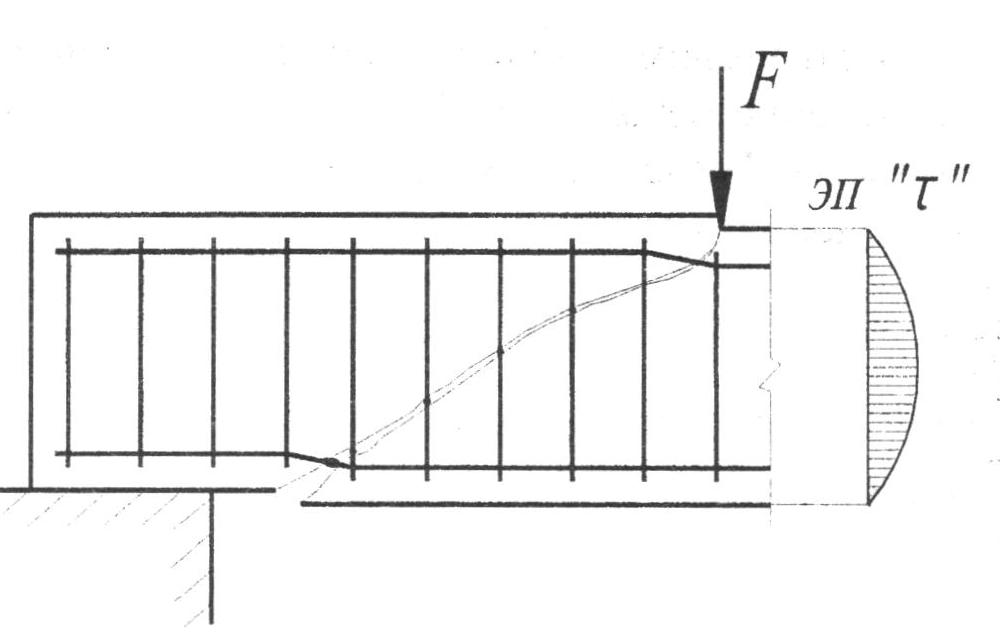

Форма разрушения 2 - Разрушение взаимным сдвигом.

В момент разрушения элемент пронизан сквозной наклонной трещиной, при этом относитель­ная деформация в поперечной арматуре в трещине достигает значений, соответствующих пределу текучести ( ), что приводит к взаимному сдвигу частей.

Для предотвращения разрушения сдвигом необходимо выполнение условия:

где V_Sd - поперечная сила в наклонном сечении, от действия внешней нагрузки;

V_Rd - поперечное усилие, воспринимаемое поперечной арматурой и бетоном в наклонном сечении.

4. Классификация бетона и области применения.

1. По назначению:

*конструкционные – применяются в несущих конструкциях

*специальные – применяются в основном как ограждающие.

2. По виду вяжущих:

*цементные

*известковые(сборный ЖБ изготовленный на заводах)

*шлаковые(только для бетонных конструкций)

*гипсовые(только для внутренних ограждающих конструкций)

*смешенные и специальные

3. По виду заполнителя:

*плотные *пористые *специальные

4. По условиям твердения:

*в естественных

*в условиях ТВО при атмосферном давлении

*в условиях ТВО при давлении выше атмосферного

*в условиях ТВО при давлении ниже атмосферного

* в условиях отрицательных температур

5. По структуре:

*плотные *поризованные *ячеистые *крупнопористые

25. Защит. Слой бетона и конструктивные требов. При установке арматуры

Защ. слой необхдим:

1. для вовлечения в совместную работу бетона и арматуры

2. для защиты от механических воздействий и коррозии арматуры

Защ. слой бет. обеспечивается путем отведения арматурных стержней в продольном и поперечном направлениях. Величина защ. слоя зависит от диаметра продольной раб. арматуры, от условий эксплуатации констр. и от вида ж/б констр.

Ccоv=>max : 1) диаметр max 2)класс по условиям эксплуатации
