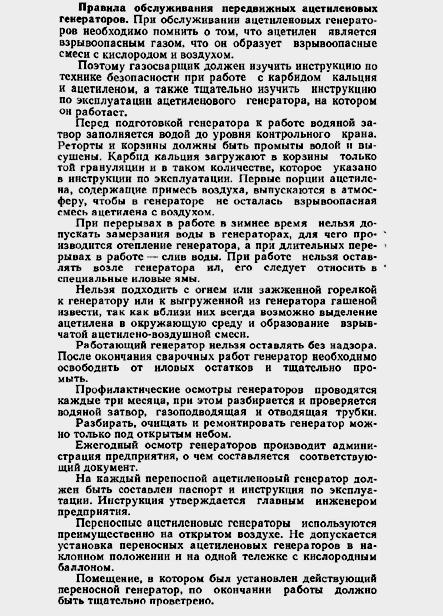

35. Ацетиленовий генератор асп-1,25-6.

енератор АСП-1,25-6. - це переносний генератор родуктивністю 1,25 мЗ/год, на робочий тиск 0,01-0,07 ІПа, працює по системі ВВ.

К орпус 5 генератора складається з трьох

астин:

• верхньої (газоутворювач);

• середньої (витискувач);




• нижньої (промивач).

Воду заливають через горловину азоутворювача. При досягненні рівня переливної рубки 3 вода по трубці переливається в промивач, який сповнюється до рівня контрольної пробки 2. Карбід ;альцію завантажують в корзину 8. Ущільнення між сришкою 12 і горловиною забезпечується мембраною 11 зусиллям, яке створюється гвинтом 13 через траверсу 14. Ацетилен, який утворюється в газоутворювачі, по грубці 3 поступає в промивач, барботуючи через шар зоди, охолоджується і промивається. Із промивача ацетилен через вентиль запобіжного клапану 4 по шлангу 15 поступає в запобіжний затвор 7 і далі до пальника чи різака.

По мірі підвищення тиску в газоутворювачі пружина 10 стискається в резуль-таті чого корзина зміщується вверх, а вода витісняється у витискувач. В результаті рівень замочування карбіду зменшується і ріст тиску припиняється. Тиск ацетиле-ну контролюється манометром 9. Мул з газоутворювача і замулена вода з промивача зливається через штуцери 6 і 1.

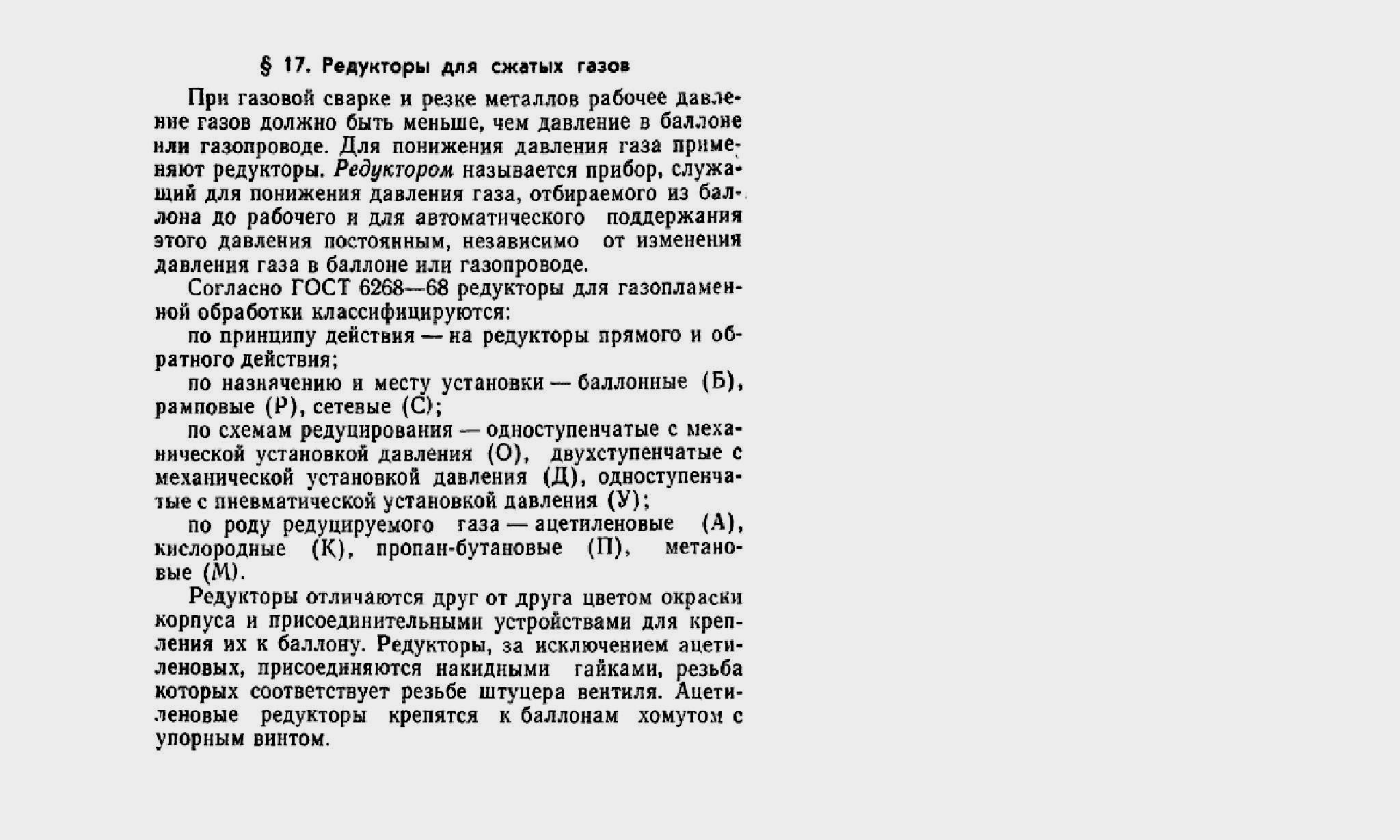

36. Запобіжний затвор в газовому зварюванні.

Запобіжні затвори - пристрої, що уберігають АГ і газовий провід від проникнення в них вибухової хвилі при зворотному ударі полум'я.

Зворотний удар - запалення горючої суміші в каналах пальника і поширення полум'ї назустріч потоку горючої суміші.

Горюча суміш поширюється по ацетиленовому каналі пальника в рукав і далі, при відсутності запобіжного затвору а АГ, що може призвести до вибуху АГ. Це може статися коли швидкість витікання горючої суміші з пальника стане меншою від швидкості згорання і тоді хвиля горіння пошириться всередину пальника.

Зворотній удар може виникнути при перегріві чи засвідчені мундштука-пальника.

Запобіжні затвори встановлюють між ацетиленовим проводом чи АГ і пальником чи різаком.

На корпусі кожного запобіжного затвору повинні бути нанесенні його паспортні дані, фарбуються вони в білий колір.

37. Робота водяного затвору в газовому зварюванні.

Водяний затвор складається:

• циліндричний корпус 1;

• дві трубки: газовідвідна 4 і запобіжна 8. Запобіжна трубка є трохи коротшою і

виконується зверху з лійкою 6 і відбійником 7.

На корпусі є газовипускний кран 3 і контрольний кран 2, а на газовідвідній трубці є кран 5.

Робота водяного затвору: ацетилен проходить через газовідвідну трубку 4, проходячи через воду, і через газовипускний кран 3 потрапляє в рукав і далі в пальник. При зворотному ударі тиск в затворі зростає, частина води витискається, при цьому нижній кінець коротшої запобіжної трубки 8 виявляється на рівні води, тоді вода з трубки 8 викидається на зовні і не може пройти через трубку 4 і в АГ, так як ця трубка довша трубки 8, захована водою, а її кінець є нижче води в затворі.
