5. Горизонтальное залегание пластов.
Горизонтальное залегание слоев характеризуется общим горизонтальным или близким к нему расположением поверхности наслоения. Идеальных поверхностей наслоения в зк не встречается. Уже в процессе осадконакопления образующие слои приобретают некоторый наклон. Чаще этот наклон незначителен и измеряется минутами, но нередко угол наклона составляет несколько градусов. Первичные углы наклона появляются в результате:
1. неравномерных вертикальных движений, одновременных с осадконакоплением.
2. за счет различий в скорости и количестве накапливающихся осадков на отдельных участках дна водоема.
3. неравномерное уплотнение осадков при диагенезе
Толщи осадочных пород, залегающие горизонтально или с очень небольшим наклоном (менее 10), широко развиты в чехлах Восточно-Европейской и Восточно-Сибирской древних платформ.
На карте границы между слоями или стратиграфическими подразделениями либо совпадут с горизонталями, либо будут расположены между горизонталями в соответствии с абсолютной высотой, указываемой на карте границы. При изучении данных буровых скважин горизонтальное положение слоев определяется по совпадению высот выбранной границы между слоями не менее чем в трех вертикальных скважинах.
Так как при горизонтальном положении осадочных толщ каждый нижележащий слой является более древним, чем перекрывающий, соотношения разновозрастных слоев с элементами рельефа характеризуются расположением древних слоев в пониженных частях, а наиболее молодых слоев – на возвышенных участках рельефа.
6. Определение мощности горизонтально залегающих пластов.
Истинная мощность горизинтально залегающего слоя – кратчайшее расстояние между кровлей и подошвой. Любое другое расстояние между кровлей и подошвой представляет собой видимую мощность. Если измеряют расстояние от кровли или от подошвы слоя (или пласта) до любой поверхности, находящейся внутри слоя (или пласта), говорят о неполной его мощности.
На карте: Разница высот между кровлей и подошвой. Ширина полосы пласта – проекция видимой мощности на горизонтальную поверхность. Чем круче склон, тем меньше ширина выхода. Чем больше истинная мощность при одной крутизне склона, тем шире полоса.
В поле: Определяется видимая мощность – расстояние от подошвы до кровли по углу наклона в перпендикулярном направлении.
m
= M*sin
, где:
m – истинная мощность
M – видимая
– угол наклона линии измерения
Т
акже
истинную мощность можно определить
графическим путем. Для этого строится

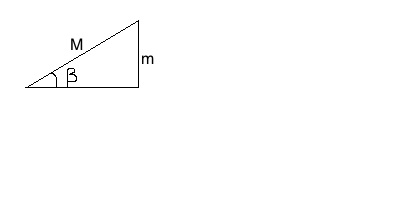

прямоугольный треугольник:
Для определения мощностей горизонтально залегающих слоёв, толщ, серий комплексов широко используются геофизические методы исследований, например, вертикальное электрозондирование (ВЭЗ) или сейсморазведочный. При бескерновом бурении применяются различные виды каротажа скважин.
7. Элементы залегания. Определение в полевых условиях. Горный компас.

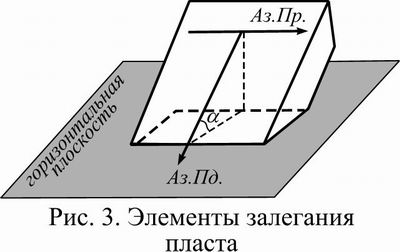

При наклонном залегании для определения положения поверхностей наслоения в пространстве пользуются элементами залегания: линией простирания, линией падения и углом падения.
Л
иния
простирания –
любая горизонтальная линия на поверхности
пласта, т.е. линия пересечения поверхности
пласта с любой горизонтальной плоскостью
Линия падения (восстания) – вектор на поверхности пласта, нормальный к линии простирания и направленный вниз (вверх)
Угол падения – угол между пов пласта и горизонтальной плоскостью, т.е. между линией падения и направлением падения)
Азимут простирания – правый векторный угол между направлением линии прост и сев направлением истинного меридиана.
Азимут падения - правый векторный угол между направлением проекции линии падения на горизонтальную плоскость и северным направлением истинного меридиана.
Азимуты направлений измеряют горным компасом. От обычного компаса, кроме приспособления для измерения вертикальных углов (отвес), горный компас отличается наличием уровня и тем, что его лимб градуирован не по часовой стрелке, а против, т.е. Восток на лимбе горного компаса расположен слева, а Запад справа. Это связано с принципиально иным методом определения азимутов по сравнению с обычным компасом

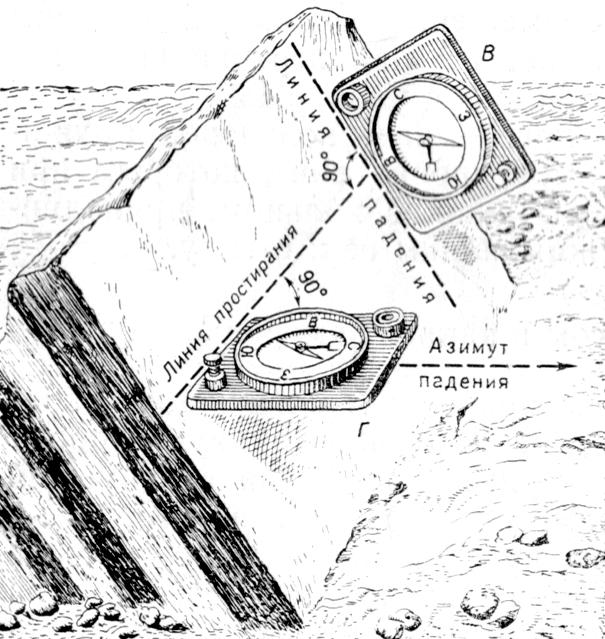

Замеры элементов залегания горным компасом
1
.
Чтобы замерить азимут падения слоя,
надо, держа
компас горизонтально
(контроль по уровню), приложить его
короткой стороной к линии простирания,
направив северным концом по направлению
падения пласта и взять отсчет по северному
концу стрелки.
2. Чтобы замерить угол падения слоя, надо, держа компас вертикально, приложить его длинной стороной к линии падения и взять отсчет по отвесу.
Для получения истинного азимута необходимо учесть магнитное склонение. В большинстве современных моделей горных компасов имеется специальное устройство для введения поправки путем поворота лимба на величину магнитного склонения по часовой стрелке при восточном склонении или против часовой стрелки при западном. Тогда можно сразу получать отсчет, соответствующий истинному азимуту. Чтобы избежать возможных ошибок при записи, кроме цифры азимута, обычно указывают начальными буквами и сторону света, а значок градуса не ставят (например, Аз. СВ 30).
